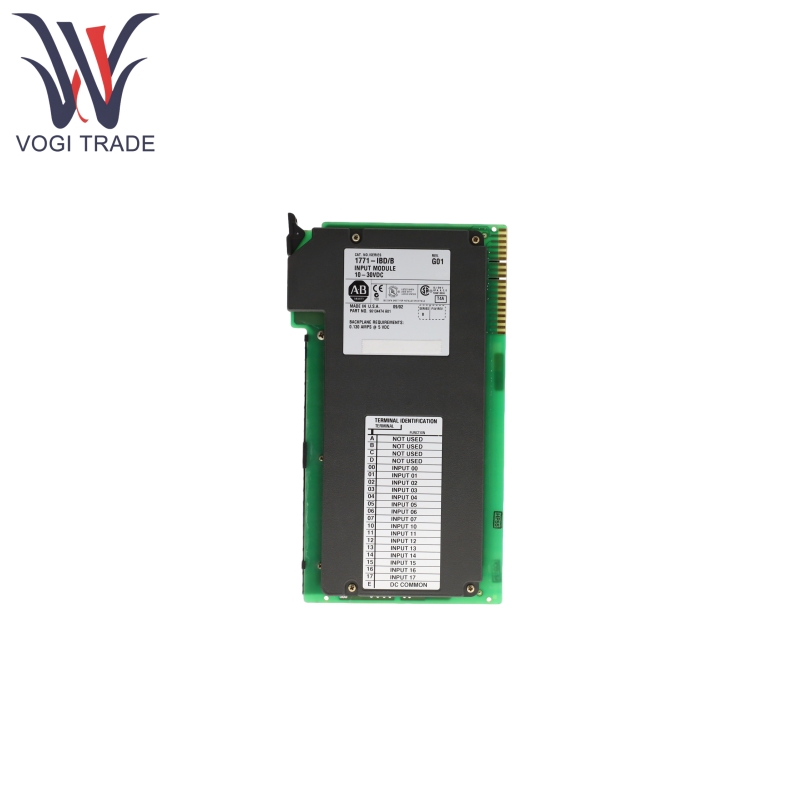

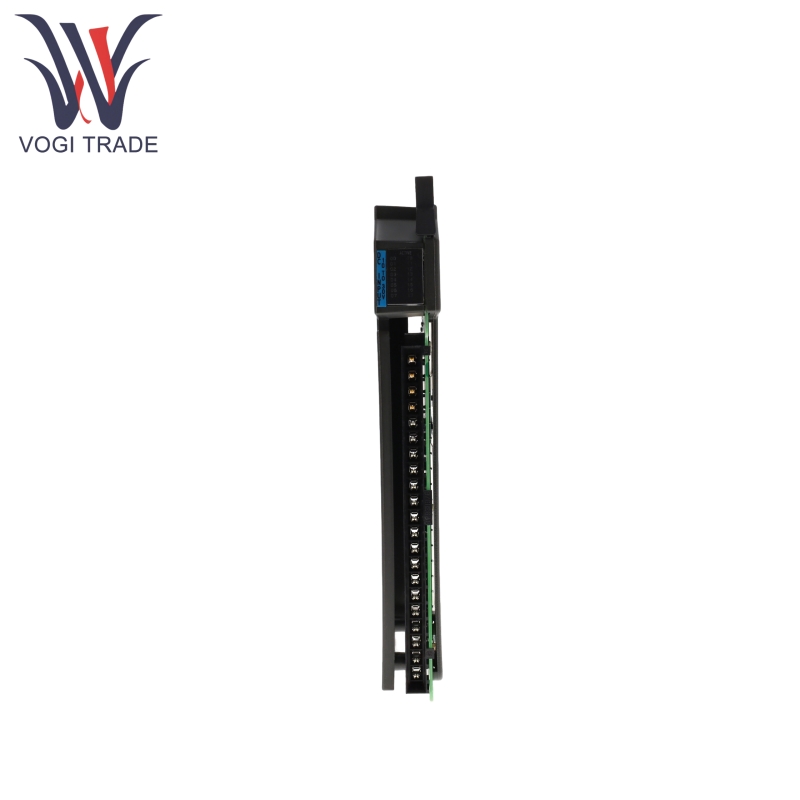

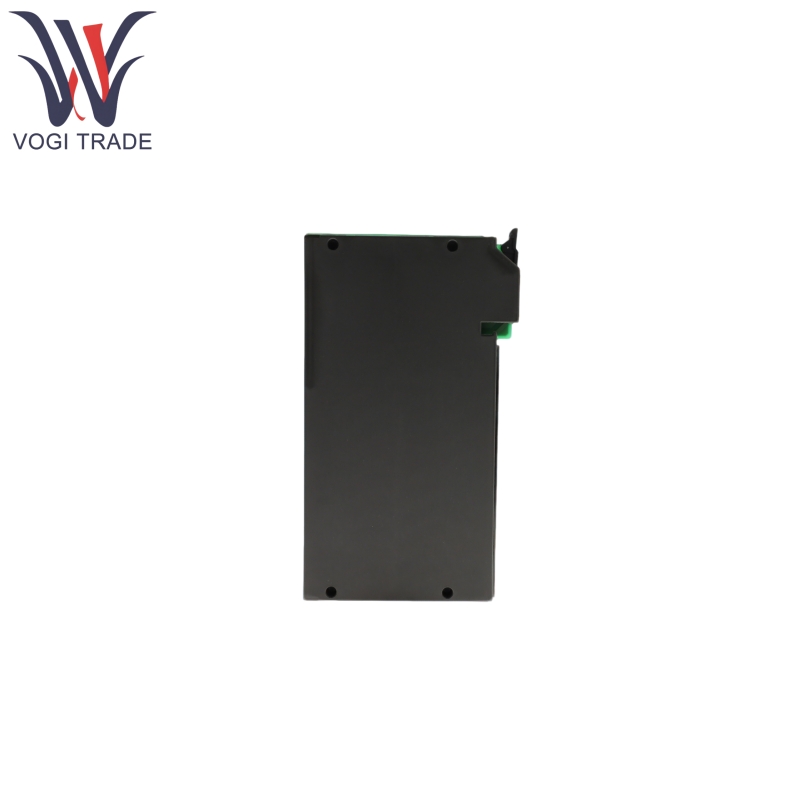

Бренд: Аллен БрэдлиОписание: входной модуль постоянного токаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 15Платеж: T/T.Справочный порт: ШэньчжэньАллен Брэдли 1771-IBD S в основном используется для сбора сигнала ввода/вывода в системах промышленной автоматизации. Он связывается с процессором через заднюю плане ввода/вывода 1771, получает внешние входные сигналы постоянного тока и передает их в систему управления.
| Производство |
Аллен Брэдли |
| Номер модели |
1771-IBD |
| Заказ номер |
1771-IBD |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8471800000 |
| Измерение |
12*12*8 см |
| Масса |
0,4 кг |
Особенности продукта
Аллен Брэдли 1771-IBD чувствителен к электростатическому разряду и должен быть защищен от повреждения заземляющими, антистатическими браслетами и другими мерами. Когда он не используется, его следует хранить в исходной электростатической экранирующей упаковке.
Аллен Брэдли 1771-IBD Функции Регулируемая задержка фильтра, поддерживая 1 мс или 6 мс отключения времени отключения (по умолчанию 1 мс), которое можно установить через прыгуны на плате с платой, чтобы уменьшить помехи входного сигнала.
Передняя панель включает в себя 1 зеленый «свет активации модуля» (освещается при питании) и 16 красных «света индикатора состояния входного состояния» (соответствует входным клеммам 00-17, освещайте, когда присутствует напряжение).
Allen Bradley 1771-IBD может быть подключен к 2-проводным или 3-проводным входным устройствам через поле для проводки 1771-WH и поддерживает ток-режим.
Принцип работы продукта
Аллен Брэдли 1771-IBD может получить питание от источника питания шасси (130 мА@5 В постоянного тока) через задним плане ввода/вывода 1771 года. После получения внешнего входного сигнала 10-30 В постоянного тока он фильтруется (в соответствии с набором 1MS/6MS задержка) и преобразуется в цифровой сигнал, который затем передается в процессор через заднюю плату.
Allen Bradley 1771-IBD имеет 2-проводное устройство, с одним концом, подключенным к терминалам 00-17, а другой конец, подключенный к ДС-положительному терминалу (+DC). Терминал E связан с общим терминалом постоянного тока (DC Common).
Аллен Брэдли 1771-IBD имеет 3-проводное устройство, которое работает в текущем источнике. Конфигурация проводки аналогична 2-проводному устройству, с терминалами A-D неиспользуются.
Его зеленый «активационный свет» указывает на нормальный источник питания модуля, а красный «свет входного состояния» указывает на то, что соответствующий терминал имеет вход напряжения, а сигнал действителен.
Параметр продукта
Следующая деталь для Allen Bradley 1771-IBD DC входной модуль.
| Категория |
Конкретные параметры |
| Диапазон входного напряжения |
10-30 В. |
| Входной ток |
4,5 мА при 10 В 15 мА при 30 В 2,0 мА при 5 В |
| Задержка распространения |
От низкого до высокого: 1 мс Высокий до низкого уровня: выбираемый 1 мс или 6 мс (установка через перемычку) |
| Требование к власти |
Получен с задним планом шасси ввода/вывода, требуя 130 мА при 5 В (± 5%) |
| Власть |
Максимум 7,3 Вт (24,7 БТУ/час), минимум 1,0 Вт (3,4 БТУ/час) |
| Стандарт изоляции |
Соответствует UL 508 и CSA C22.2 № 142 |
| Спецификация проводки |
Максимум 14 калибра (2 мм²) провод с большей частью, максимальная изоляция 3/64 дюйма (1,2 мм) |
| Ключ разъема Backplane |
Положения ключевых полос: между 10-12, между 16-18 |
| Соответствующая рука проводки |
1771-Wh |
| Требование крутящего момента |
7-9 дюйм-фунтов |
