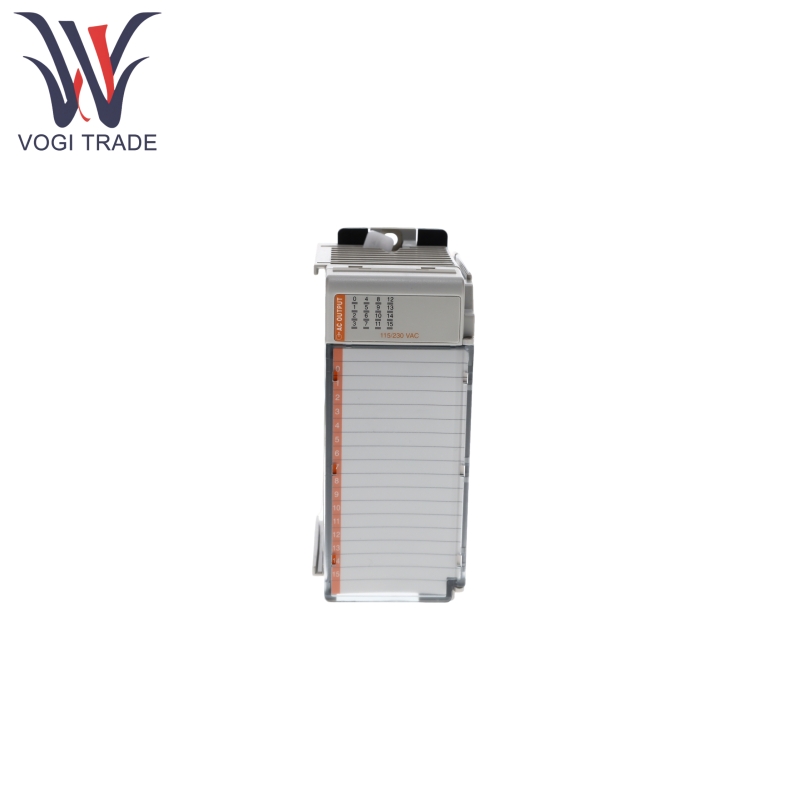

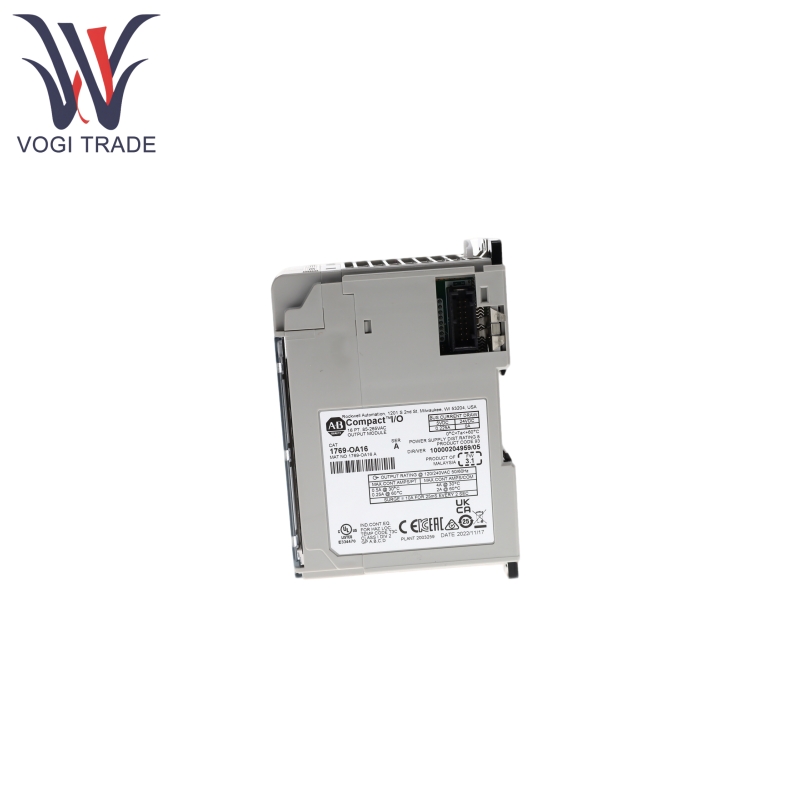

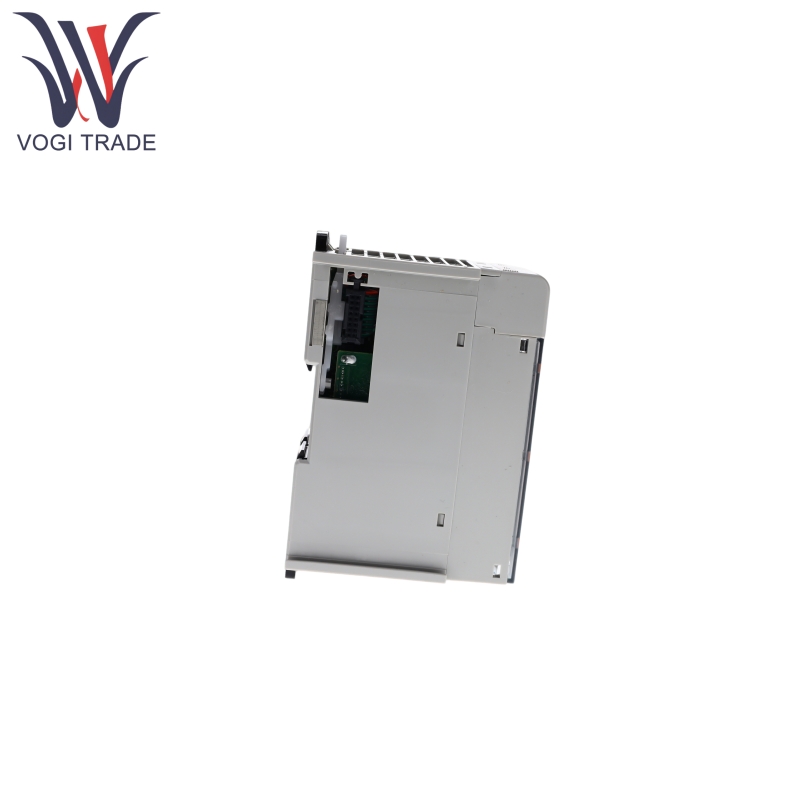

Бренд: Аллен БрэдлиОписание: модуль цифрового вывода ACСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньАллен Брэдли 1769-OA16 совместим с управлением нагрузками 120/240 В в приложениях промышленной автоматизации. Он принимает дизайн двунаправленного тиристора для одновременного переключения вверх и вниз, скорость отклика быстрая, а надежность высока, что выгодно от принятия твердого переключателя.
| Производство |
Аллен Брэдли |
| Номер модели |
1769-OA16 |
| Заказ номер |
1769-OA16 |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8538900000 |
| Измерение |
12*10*4 см |
| Масса |
0,4 кг |
Особенности продукта
Аллен Брэдли 1769-OA16 имеет 16 выходных точек, разделенных на 2 группы (8 баллов на группу), поддерживая контроль нагрузки переменного тока 120/240 В. Он использует двунаправленные трикии в качестве переключения элементов, устраняя проблемы, связанные с механическим контактным износом.
Аллен Брэдли 1769-OA16 включает в себя функциональность подавления всплеска, чтобы минимизировать влияние высоковольтных переходных процессов на модуль. При контроле индуктивных нагрузок рекомендуется подключить внешний супрессор перенапряжения, чтобы продлить срок службы триаксов.
Аллен Брэдли 1769-OA16 имеет оптическую конструкцию изоляции, отделяющую логическую цепь от цепи высокого напряжения для повышения сопротивления помех. Triacs переключается в точке нулевого пересечения источника питания переменного тока, уменьшая электромагнитные помехи (EMI) и пики напряжения.
Каждая выходная точка соответствует независимому индикаторному свету, поддерживает защиту от перегрузки, которая может ограничить воздействие тока утечки путем параллельного нагрузочного резистора. Он оснащен съемными терминальными блоками, поддерживающим монтаж DIN или панели, с модулями, механически заблокированными вместе с помощью языковой структуры.
Принцип работы продукта
Контроллер отправляет контрольные сигналы в модуль через интегрированную шину связи, а логическая схема приводит к включению или выключению тиристора.
Тиристорские переключатели состоят в точке нулевого пересечения напряжения переменного тока, уменьшая электромагнитные помехи и скачки напряжения в процессе переключения.
При включении Аллена Брэдли 1769-OA16 обеспечивает питание переменного тока 120/240 В для внешней нагрузки. При выключении ток отключается с помощью оптической изоляции, чтобы предотвратить влияние тока утечки не влиять на состояние нагрузки.
В случае перерыва внутренняя цепь ограничивает ток. Ток утечки может быть подавлен с использованием параллельных резисторов (15 кВт/2 Вт для 120 В переменного тока и 5 кВт/5 Вт для AC 240 В).
Параметр продукта
Следующая деталь для Аллена Брэдли 1769-OA16 AC Цифровой выходной модуль.
Выходные спецификации: 16 выходных точек (8 баллов/группа), твердотельный триак
Категория напряжения: 100/240 В переменного тока
Диапазон рабочих напряжений: 85-265 В переменного тока, 47-63 Гц
Выходная задержка: на 1/2 цикла, от 1/2 цикла (на основе частоты мощности переменного тока)
Текущая розыгрыш: 225 мА @ 5,1 В.
Максимальное рассеяние тепла: 4,9 Вт.
Вне государственного тока утечки: 2,0 мА макс.
Характеристики в штате: максимальное падение напряжения: пик 1,5 В (@2a), минимальный ток: 10 мА
Торговая емкость: за точку Макс.: 0,5a (@60 ° C), 1,0a (@30 ° C), на модуль Max: 4,0a (@60 ° C), 8,0a (@30 ° C)
Ток скачки: 5а в течение 25 мс, повторяется каждые 2 с
Напряжение изоляции: выходная точка на шину: 1836V переменного тока для 1S или 2596V DC для 1S, рабочее напряжение 265 В переменного тока (базовая изоляция), 150 В переменного тока (усиленная изоляция)
