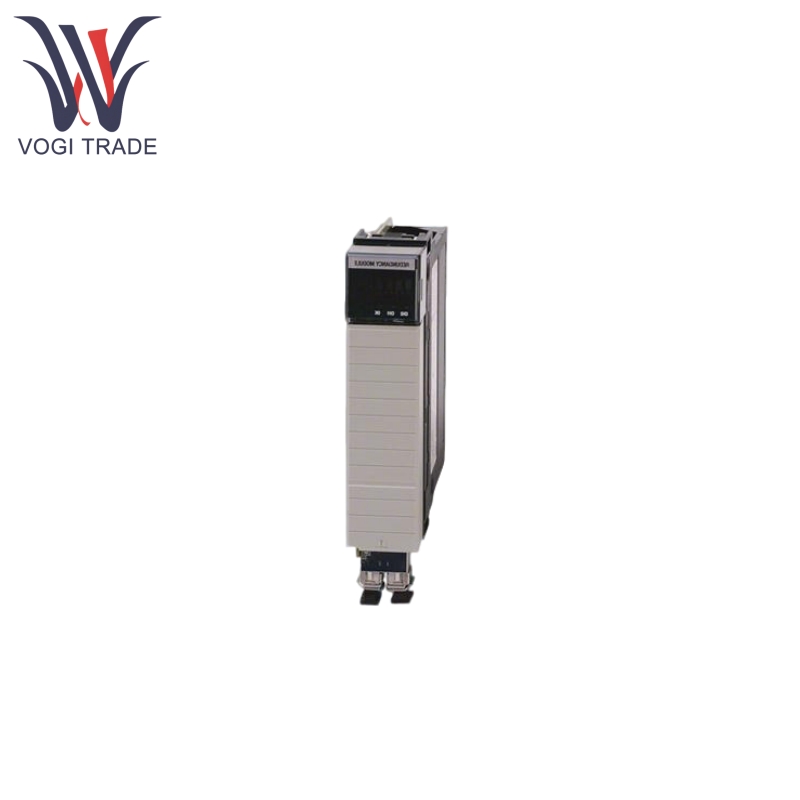

Аллен Брэдли 1756-RM2K

Особенности продукта

Аллен Брэдли 1756-RM2K устанавливает оптоволоконную связь между двумя шасси Controlgix для синхронизации состояний и обменом данными между контроллерами, модулями ввода-вывода и модулями связи.

Аллен Брэдли 1756-RM2K поддерживает двойные волоконно-оптические подключения (CH1 и CH2), что позволяет избыточно избыточности носителя посредством избыточных волоконно-оптических кабелей и снижения риска отключений систем из-за одного кабельного сбоя.

Allen Bradley 1756-RM2K имеет конформное покрытие, которое проходит ASTM B845-97 Метод H Ускоренное тестирование (20-дневное воздействие), соответствует ANSI/ISA 71.04-2013, уровню G3 и IEC 60721-3: 2019, уровни CX и поддержание корко среды (скорби для 9. Микроны/год).

Аллен Брэдли 1756-RM2K имеет встроенный индикатор состояния, который визуализирует рабочую статус модуля (например, норму связи, неисправность и т. Д.).

Аллен Брэдли 1756-RM2K может автоматически проверять совместимость модулей в избыточном шасси (оборудование и прошивка должны быть одинаковыми), если есть несовместимый модуль, это предотвратит квалификацию избыточности и другие операции.

Аллен Брэдли 1756-RM2K поддерживает горячую шлюза (RIUP), но при работе в опасной области необходимо сначала отсоединить мощность или подтвердить безопасность области, чтобы избежать взрыва и вызвать взрыв. Порт -оптический порт представляет собой лазерный продукт класса 1, и его следует избегать для прямой визуальной проверки, чтобы предотвратить повреждение глаз.

Продукт с использованием принципа

Аллен Брэдли 1756-RM2K используется в парах, установлен в одном и том же слоте в двух избыточных шасси Controlgix и подключенным с помощью оптоволоконного кабеля (например, 1756-RMCX-серии) для формирования строки синхронизации данных мастер-солевого шасси.

Аллен Брэдли 1756-RM2K передает управляющие данные, информацию о состоянии и параметры конфигурации в режиме реального времени, гарантируя, что контроллеры, модули ввода-вывода и модули связи в мастер-и подчиненном шасси работали в одном и том же состоянии.

Когда мастер-шасси не удается, Аллен Брэдли 1756-RM2K может вызвать механизм переключения через состояние мониторинга, а подчиненное шасси плавно берет на себя управление, чтобы избежать прерывания системы.

Аллен Брэдли 1756-RM2K должен сохранить защитную крышку неиспользованных портов для поддержания уровня сопротивления коррозии. Волоконно-оптические кабели должны быть защищены от тяжелого изгиба, резки или истирания, и маршрутизируются отдельно для двухканальных кабелей, чтобы снизить риск одновременного повреждения. Опасные зоны должны быть включены, или область должна быть подтверждена безопасным перед эксплуатацией, а армирование запрещено во время горячей подключения и отключения.

Параметры продукта

Ниже приведена Аллен Брэдли 1756-RM2K Спецификация
