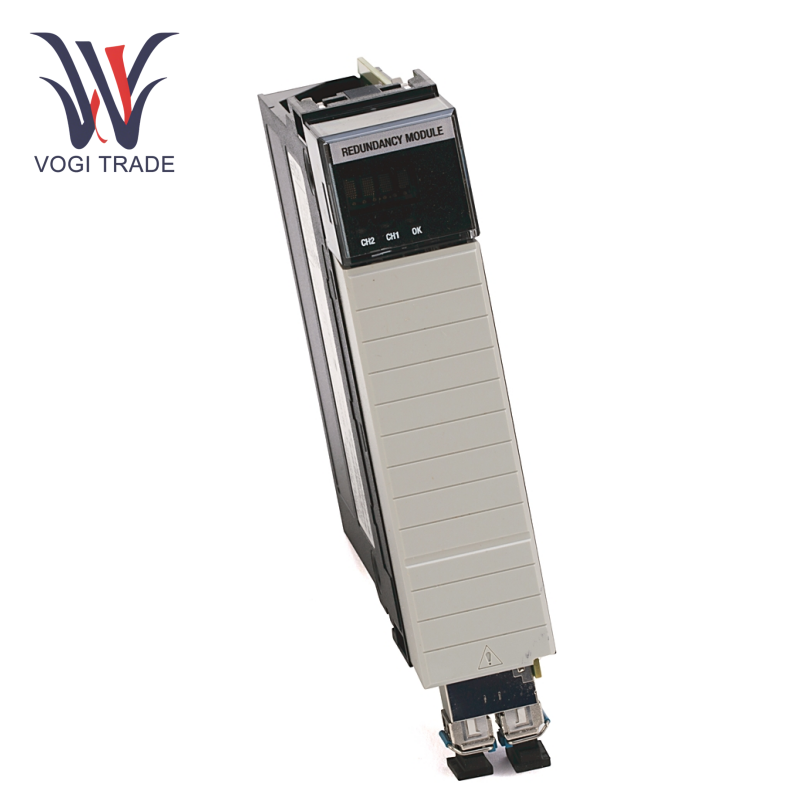

Бренд: Аллен БрэдлиОписание: модуль повышенного избыточностиУсловие: новоеГарантия: 1 годИнвентарь Qty: 6Платеж: T/T.Справочный порт: ШэньчжэньAllen Bradley 1756-RM2 является основным модулем избыточности серии Rockwell Automation Controlgix. Его основная функция заключается в том, чтобы достичь непрерывного переключения через горячую архитектуру с двойным контролем, гарантируя, что система быстро переключается на резервную стойку (время переключения ≤ 50 мс) в случае неспособности избежать прерывания производства.
| Производство |
Аллен Брэдли |
| Номер модели |
1756-RM2 |
| Страна происхождения |
Соединенные Штаты |
| HS -код |
8538900000 |
| Измерение |
25*20*6 см |
| Упаковочный размер |
30*20*10 см |
| Масса |
1 кг |
Входное напряжение: 5,1 В.
Энергопотребление: 6 Вт (максимум)
Рассеяние тепла: 21 BTU/час
Изоляционное напряжение: 30В непрерывное
Рабочая температура: 0 ~ 60 ℃
Соответствующий кабель: 1756-RMC1 (1M), RMC3 (3M), RMC10 (10M)
Функциональные особенности и принципы
Избыточная архитектура: Аллен Брэдли 1756-RM2 поддерживает синхронную работу с двойным контроллером, соединяя основные и резервные стойки с помощью оптоволоконных кабелей серии 1756 RMC для обеспечения синхронизации данных в реальном времени.
Механизм переключения: когда основной контроллер выходит из строя, резервная машина берет управление в течение ≤10 мс, а время сканирования задерживается примерно на 10 мс в течение периода, чтобы обеспечить непрерывную работу.
Диагностика невметрирования: Аллен Брэдли 1756-RM2 поддерживает онлайн-диагноз, а устранение неполадок не влияет на работу системы.
Аппаратное изоляция: избыточные модули независимо питаются, чтобы предотвратить распространение одноточечных сбоев.
Инструмент конфигурации: используйте инструмент конфигурации RSlinx Classic и модуля избыточности (RMCT) для настройки параметров избыточности и поддержки настройки режима автоматической синхронизации.
Типичный корпус конфигурации
Двойная избыточная система должна включить:
2 Controlgix шасси той же модели (например, 1756-A4)
2 1756-L7X-контроллеры (такие как 1756-L73)
2 1756-EN2TR Ethernet модули (для активной и резервной связи).
Allen Bradley 1756-RM2 поддерживает двойные протоколы Ethernet/IP и ControlNet, достигает высокоскоростной синхронизации (до 1000 Мбит/с) посредством общения оптического волокна и принимает избыточную конструкцию без сбоя в одноцелевом. Он подходит для таких областей, как нефть, химическая промышленность и энергия, которая требует чрезвычайно высокой стабильности системы.
