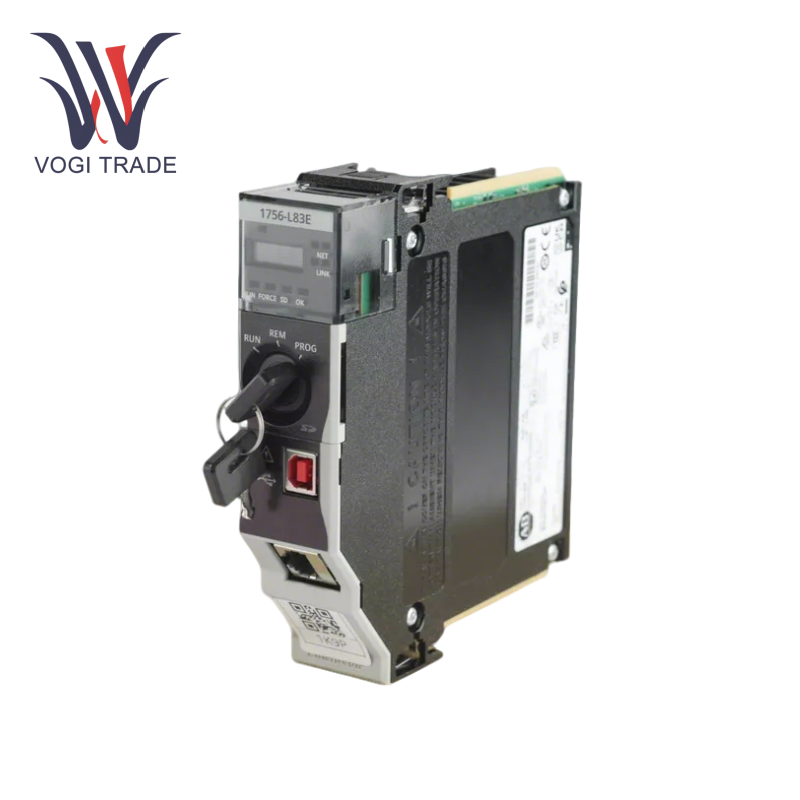

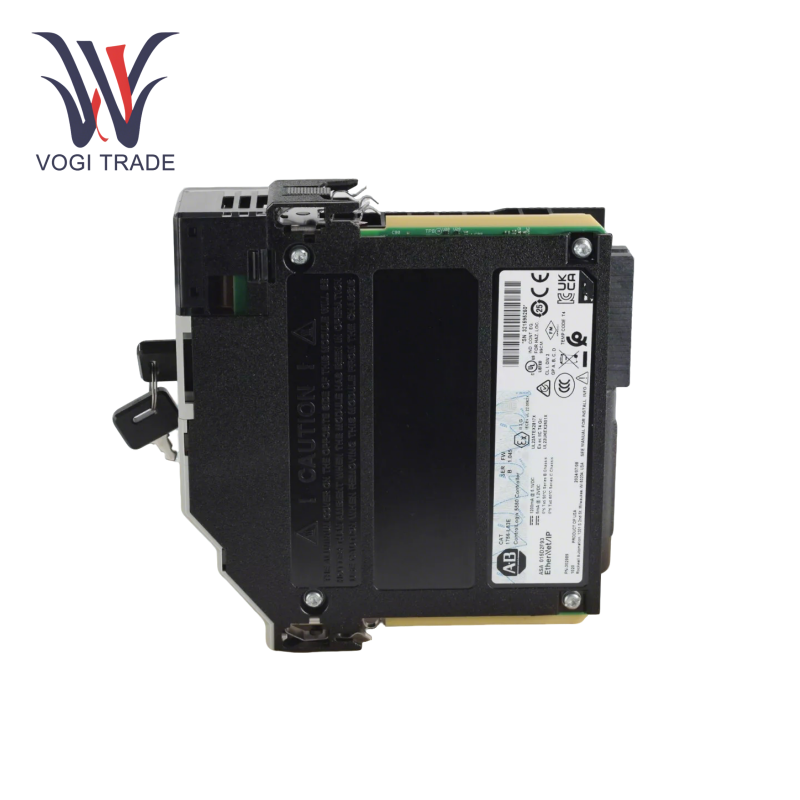

Аллен Брэдли 1756-L83E

Технические спецификации

Тип контроллера: Controlgix 5580 Программируемый контроллер автоматизации (PAC)

Память: 10 МБ стандартная пользовательская память

Дополнительное нелетние хранилище (2 ГБ SD-карта предварительно установлена)

Связь: 1 × USB 2.0 порт (тип B) ， 1 × 10/100/1000 Мбит/с порт Ethernet (Ethernet/IP)

Поддерживает до 250 устройств Ethernet/IP.

Емкость ввода/вывода: 128 000 цифровых точек ввода -вывода, 4000 аналоговых точек ввода/вывода

Обработка: 32 задачи (включая задачи событий с неограниченными триггерами), 1000 программ на задачу.

Требования к мощности:

5,1 В. ДК: 1,20 А

1.2V DC: 5.0 mA

Рассеяние власти: 6,2 Вт

Диапазон температуры: от 0 ° C до 60 ° C (от 32 ° F до 140 ° F)

Сертификаты: CE, UL, Atex, China CCC

Дисплей: 4-символ альфа/числовой светодиод

Использование и принцип

Среда развития: Аллен Брэдли 1756-L83E Программирование через Rockwell Studio 5000, поддерживая несколько языков, таких как лестница и структурированный текст.

Конфигурация веб -интерфейса: функция веб -сервера должна быть включена в свойствах контроллера (по умолчанию выключена), подходящая для удаленного мониторинга и диагностики.

Конфигурация сети: связь с HMI, системой SCADA и сторонними устройствами реализуется с помощью протокола Ethernet/IP, и поддерживается синхронизация синхронизации CIP.

Совместимые вспомогательные продукты

Модуль связи

1756-en2t: избыточный модуль Ethernet, поддержка сетевой архитектуры с высокой доступностью.

1756-Rio: удаленный сканер ввода/вывода для подключения традиционных стоек ввода/вывода 1771.

Модуль безопасности

1756 Серия GuardLogix: реализуйте контроль логики безопасности и соответствует требованиям сертификации SIL 3.

Расширение модуля ввода -вывода

Цифровые/аналоговые модули (такие как 1756-IB16D, 1756-OB16D) поддержка распределенного управления.
