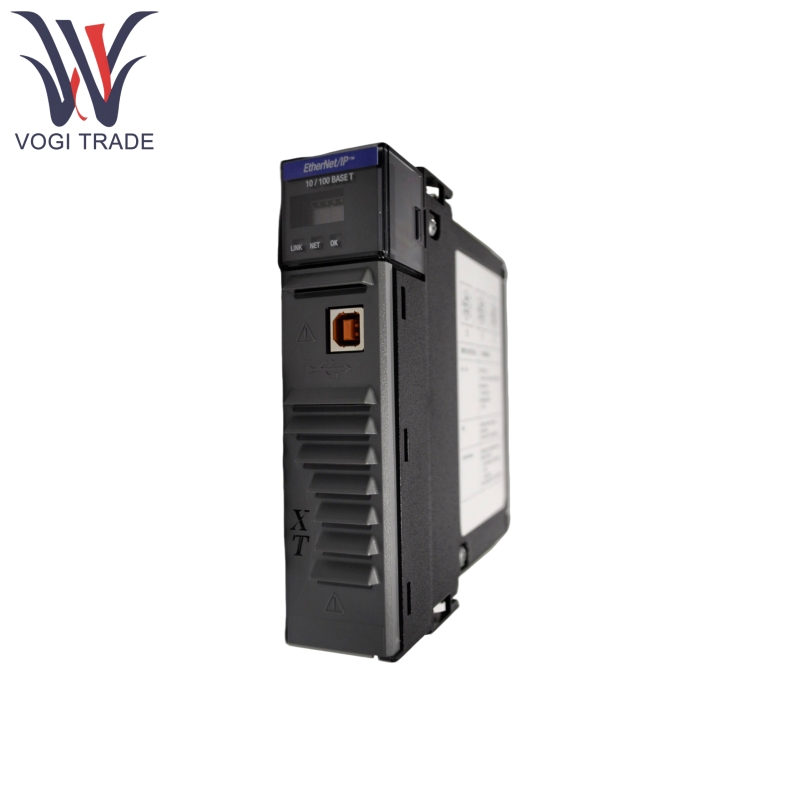

Бренд: Аллен БрэдлиОписание: модуль расширенной средыСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньAllen Bradley 1756-EN2TXT предназначен для добавления доступа к сети Ethernet/IP к системе ControlGix, позволяя контроллеру подключать локальные или удаленные устройства ввода-вывода, другие контроллеры или компьютеры на более высоком уровне. Он также реализует передачу сообщений ввода/вывода в реальном времени и общее сообщение об сообщении в соответствии с протоколом Open Ethernet/IP (также совместимо с протоколом CIP).
| Производство |
Аллен Брэдли |
| Номер модели |
1756 |
| Заказ номер |
1756-en2txt |
| Каталог |
Controgixixx |
| Страна происхождения |
Швейцария |
| HS -код |
8538900000 |
| Измерение |
14*14*6 см |
| Масса |
0,4 кг |
Особенности продукта
Аллен Брэдли 1756-EN2TXT составляет от -25 ° C до +70 ° C (от -13 ° F до +158 ° F) и намного выше, чем обычные модули и применим к низкотемпературной или высокотемпературной промышленной среде.
Allen Bradley 1756-en2txt как сетевой интерфейс Ethernet/IP, он обеспечивает связь между системой Controlgix и другими устройствами Ethernet/IP, поддерживая передачу данных ввода-вывода в реальном времени и обмен сообщениями.
Аллен Брэдли 1756-EN2TXT поддерживает контроль доступа к промышленным уровням, позволяя безопасному доступу к системе управления из сети заводов.
Аллен Брэдли 1756-EN2TXT получил несколько экологических сертификатов (например, ANSI/ISA-S71.04-1985 класс G1/G2/G3), и устойчив к соле-туману, коррозии, влажности и грибкому росту. Он также устойчив к электромагнитным помехам (EMI) и вибрации/шоку, что делает его подходящим для сложных промышленных сред.
Принцип работы продукта
Аллен Брэдли 1756-EN2TXT используется в основном с контроллерами, которые установлены в стойке Controlgix (например, 1756-L8X/L7X) и которые он обслуживает, получая команды контроллеров через шину задних план и передавая их на внешние устройства, которые имеют доступ к интерфейсу Ethernet/IP.
Аллен Брэдли 1756-EN2TXT основан на протоколе CIP и поддерживает два режима связи:
Неявные сообщения: передача данных ввода-вывода в реальном времени (например, сигналы датчика и привода).
Явные сообщения: конфигурация нереального времени, диагностика или команды управления (например, модификации параметров, запросы статуса).
Аллен Брэдли 1756-EN2TXT имеет повышенную долговечность в отношении широких температурных диапазонов и коррозийных сред с помощью специальных элементов проектирования (например, дополнительного конформного покрытия), обеспечивая стабильную работу в суровых условиях.
Параметр продукта
Следующая деталь предназначена для Аллена Брэдли 1756-EN2TXT расширенной среды модуля.
| Элемент |
Спецификация |
| Рабочая температура |
-25 ° C ≤ TA ≤ +70 ° C (от -13 ° F до +158 ° F) |
| Температура хранения |
-40 ° C до +85 ° C (от -40 ° F до +185 ° F) |
| Относительная влажность |
5% ~ 95% (не конденсирование, IEC 60068-2-30) |
| Вибрационное сопротивление |
2 г @ 10 ~ 500 Гц (IEC 60068-2-6) |
| Шоковое сопротивление |
30 г (операционное состояние), 50 г (не оперативное состояние) |
| Электромагнитная совместимость (EMC) |
Синусоидальная волна 10 В/м 1 кГц (80% AM, 80 ~ 2000 МГц), ± 3 кВ EFT/B (порты Ethernet) |
| Текущее потребление |
1 A (см. Модули xt с той же серии) |
| Энергопотребление |
5.1 Вт (17,4 BTU/HR, см. В той же серии) |
| Класс изоляции |
30В (непрерывный), базовый тип изоляции |
| Изоляционный тест |
Тест AC 980V в течение 60 секунд (Ethernet to Backplane, USB -Ethernet) |
| Сетевой протокол |
Ethernet/IP (на основе протокола CIP) |
| Физический интерфейс |
2 Ethernet RJ45 (категория 5) |
| Коэффициент связи |
Поддерживает 10/100 Мбит/с (автоадаптив) |
| Способность соединения |
Поддерживает соединения Logix Communication (см. Модули серии XT, приблизительно 256) |
