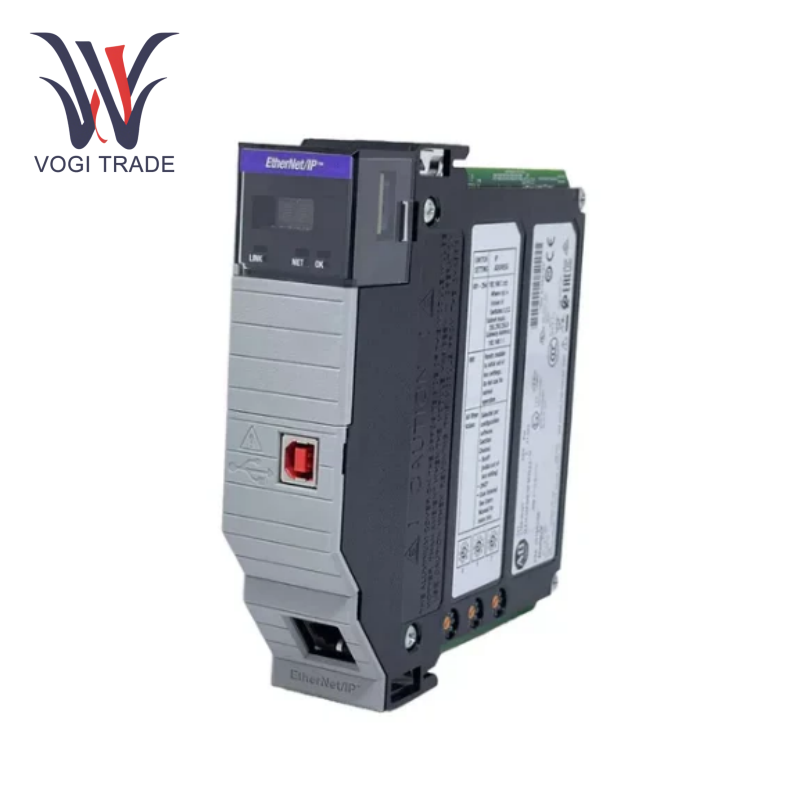

Бренд: Аллен БрэдлиОписание: модуль Ethernet/IP BridgeУсловие: новоеГарантия: 1 годИнвентарь Qty: 7Платеж: T/T.Справочный порт: ШэньчжэньAllen Bradley 1756-EN2T-это модуль порта с двойным портом, который поддерживает протокол сети Ethernet/IP и имеет такие функции, как высокоскоростная передача данных, диагноз управления сети и избыточная конфигурация.
| Производство |
Аллен Брэдли |
| Номер модели |
1756-en2t |
| Страна происхождения |
Соединенные Штаты |
| HS -код |
8538900000 |
| Измерение |
16*14*4 см |
| Упаковочный размер |
20*20*6 см |
| Масса |
1,2 кг |
Технические параметры
Тип сети: Ethernet/IP (поддерживает протокол CIP).
Конфигурация порта: 1 порт RJ45 (10/100 Мбит/с), 1 порт USB 1.1 (для локальной конфигурации).
Скорость связи: 10/100 Мбит/с адаптивно.
Поддерживаемые протоколы: CIP, Modbus TCP/IP, связь ввода-вывода в реальном времени, связь с безопасностью (безопасность CIP).
Напряжение питания: 24 В постоянного тока (совместимо с источником питания стойки Controlgix).
Рабочая температура: от -40 ° C до +70 ° C.
Потребление мощности: 5,1 Вт (максимальное потребление энергии), рассеяние тепла 17,4 BTU/H.
Примечание. Аллен Брэдли 1756-EN2T имеет встроенную функцию электронного ключа для предотвращения сбоев связи, вызванных несоответствием аппаратного обеспечения.
Функции
Коммуникация в реальном времени: Аллен Брэдли 1756-EN2T поддерживает высокоскоростное управление вводами/выводом и сбором данных, обеспечивая Millisecond Repason.
Избыточность и надежность: функция интегрированного кольца на уровне устройства (DLR) для улучшения устойчивости к сети.
Коммуникация безопасности: Аллен Брэдли 1756-EN2T использует протокол безопасности CIP для достижения синхронной передачи данных управления безопасности и стандартных данных.
Гибкая конфигурация: IP -адрес может быть установлен через вращающийся коммутатор, Bootp/DHCP или программное обеспечение (RSLinx/Studio 5000).
Диагностическая функция: предоставляет индикаторы состояния (например, статус сети, источник питания, неисправность) и записи журнала для облегчения устранения неполадок.
Как использовать и принцип
Аппаратная установка: вставьте Allen Bradley 1756-EN2T в стойку Controlgix и подключите порт RJ45 к коммутатору Ethernet.
Конфигурация программного обеспечения: назначьте статический IP через RSlinx или Studio 5000.
Bootp/DHCP: необходимо восстановить настройки фабрики через вращающийся переключатель 888 перед активацией.
Интеграция программирования: добавьте модули в Studio 5000, настройте отображение ввода -вывода и параметры связи.
Принцип работы: Аллен Брэдли 1756-EN2T действует как узел сети Ethernet/IP, инкапсулирует инструкции контроллера в пакеты данных TCP/IP и передает их в терминальные устройства (такие как датчики и диски), при получении и анализе данных обратной связи для достижения управления замкнутым контуром.
