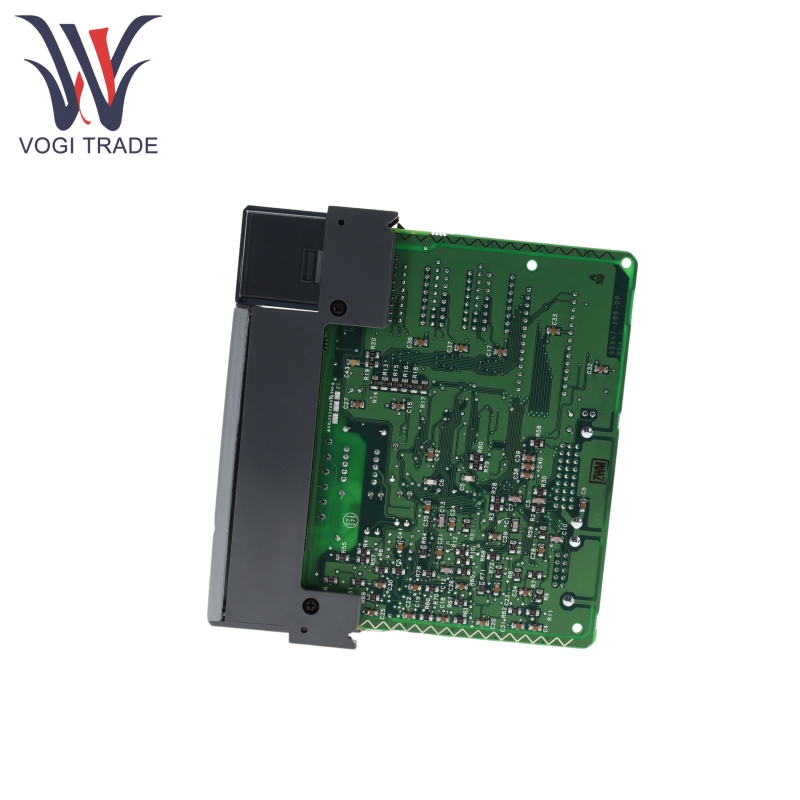

Аллен Брэдли 1747-ASB

Бренд: Аллен Брэдли
Описание: Модуль адаптера удаленного ввода/вывода
Состояние: совершенно новый
Сертификат: Письмо отчета о тестировании COO
Гарантия: 1 год
Инвентарь Qty: 4
Платеж: T/T.
Справочный порт: Шэньчжэнь
Аллен Брэдли 1747-ASB может напрямую отображать изображения модулей ввода/вывода в удаленном шасси и расширении шасси с изображениями процессоров SLC или PLC, что позволяет автоматическому передаче данных без необходимости программирования пользователя.

Отправить запрос

Описание продукта

Производство	Аллен Брэдли
Номер модели	1747-asb
Заказ номер	1747-asb
Каталог	SLC 500
Страна происхождения	Швейцария
HS -код	8504409999
Измерение	12128 см
Масса	0,8 кг

Особенности продукта

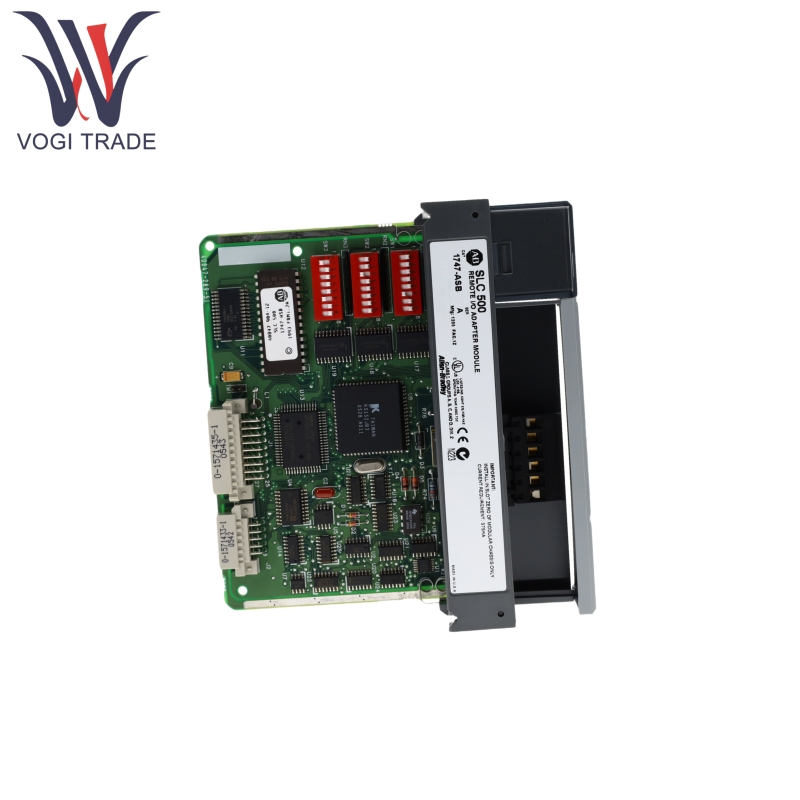

Allen Bradley 1747-ASB имеет 3 набора DIP-переключателей (SW1, SW2, SW3) для установки параметров, таких как номер логики, скорость связи и размер изображения.

Allen Bradley 1747-ASB имеет 6-контактный разъем для подключения Rio Link Connection и перезагрузку переключателя процессора, проводки, слоты для удержания кабелей и самозащитные зажимы.

Вывод данных передается с локального сканера шасси (SLC/PLC) через ссылку RIO на 1747-ASB, а затем отправляется в выходной модуль через заднюю плату шасси. Входные данные собирают 1747-ASB из входного модуля через заднюю плату, а затем возвращаются к сканеру через ссылку RIO.

Аллен Брэдли 1747-ASB поддерживает три режима адресации модуля ввода/вывода: 2-ряд (2 слота формируют 1 логическую группу), 1-ряд (1 слот формирует 1 логическую группу) и 1/2-слот (1 слот формирует 2 логические группы).

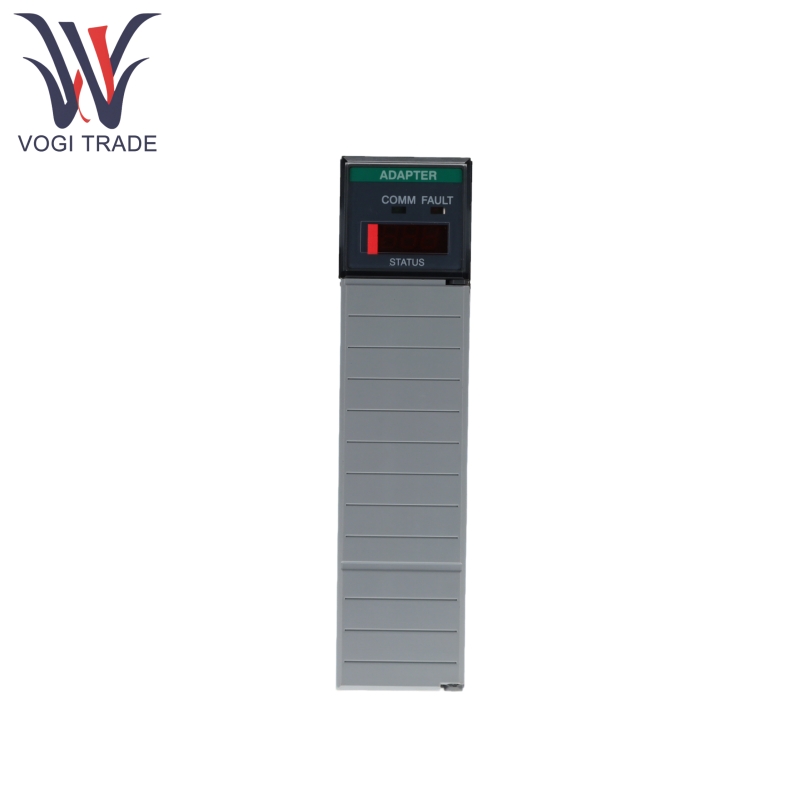

Зеленый светодиод (светодиод (остается зажженной во время нормальной работы), красный светодиод разлома (загорается, когда возникает неисправность).

Аллен Брэдли 1747-ASB поддерживает топологию цепочки DAISY для подключения устройств RIO с максимумом 32 адаптера (если все устройства имеют возможность расширения узел) или 16 (без возможностей расширения узла).

Allen Bradley 1747-ASB может быть настроен с такими функциями, как «Hold Last Cation (HLS)» (модули дискретного вывода сохраняют свое последнее состояние во время перерывов связи) и «Перезагрузка процессора (PRL)» (необходимо запустить ручное разблокирование после резюме связи).

Принцип работы продукта

Сканер основного контроллера (локальный шасси) отправляет выходные данные в 1747-ASB через ссылку RIO. Модуль автоматически передает данные в выходные модули дистанционного шасси и расширения шасси через заднюю плане.

Сигналы из модулей удаленного ввода собираются с помощью 1747-ASB через заднюю плане шасси, а затем возвращаются к сканеру основного контроллера через ссылку RIO.

Логические адреса, скорости связи и другие параметры устанавливаются с помощью DIP-переключателей, чтобы обеспечить совместимость с методом адресации основного контроллера (SLC использует десятичное значение, PLC использует Octal), что обеспечивает расширение ввода-вывода Plug-и Play без дополнительного программирования.

Параметр продукта

Следующая деталь для Аллена Брэдли 1747-ASB-модуля дистанционного ввода/вывода.

Категория	Подробные параметры
Электрические параметры	Потребление тока плана: 375 мА @ 5 В.
Параметры окружающей среды	Рабочая температура: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F) Температура хранения: -40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) Влажность: 5% ~ 95% не конденсификации
Противоположные и механические свойства	Сопротивление вибрации: 0,015 дюйма пика до пика при 5-57 Гц; 2,5 г ускорения при 57-2000 Гц Шок (работа): 30 гс Шумовой иммунитет: соответствует стандартным NEMA ICS 2-230
Параметры связи	Поддерживаемые скорости передачи передач: 57,6K, 115,2K, 230,4K BPS (настроенные через DIP -переключатели, должны быть согласованными для всех устройств) Максимальное расстояние кабеля (Belden 9463) - 57,6K BPS: 3048 метров (10 000 футов) - 115,2K BPS: 1524 метра (5000 футов) - 230,4K BPS: 762 метра (2500 футов) Заканчивающий резистор: 82 Ом или 150 Ом (1/2 Вт, в зависимости от скорости передачи и расширенного узла)
