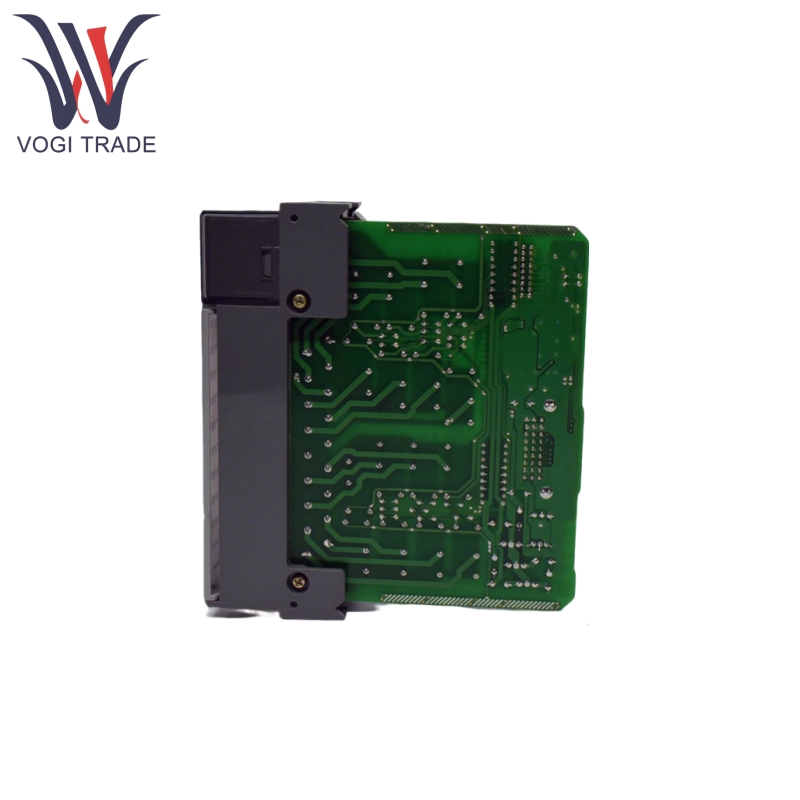

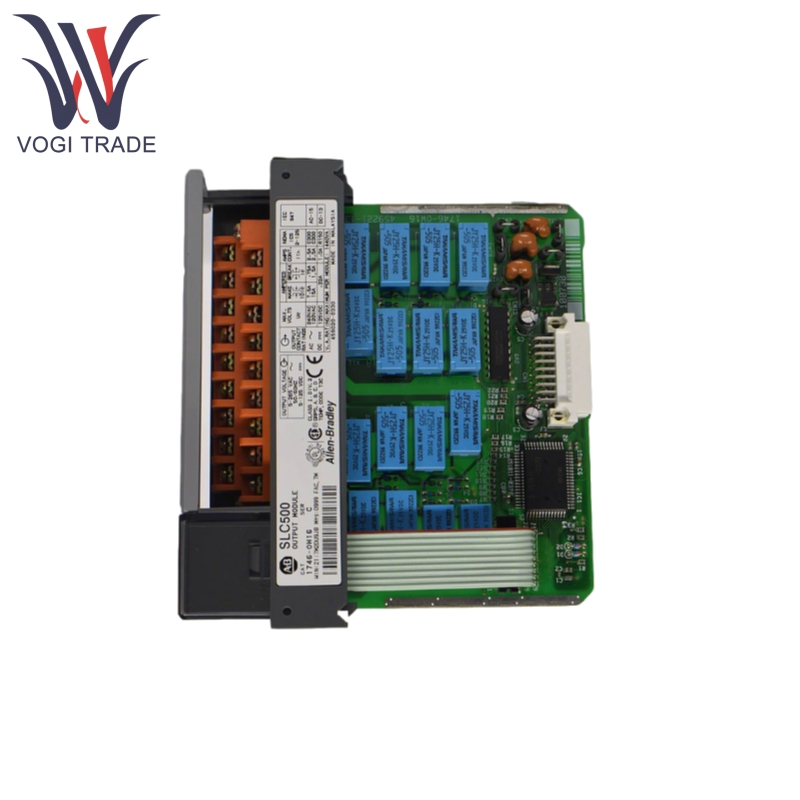

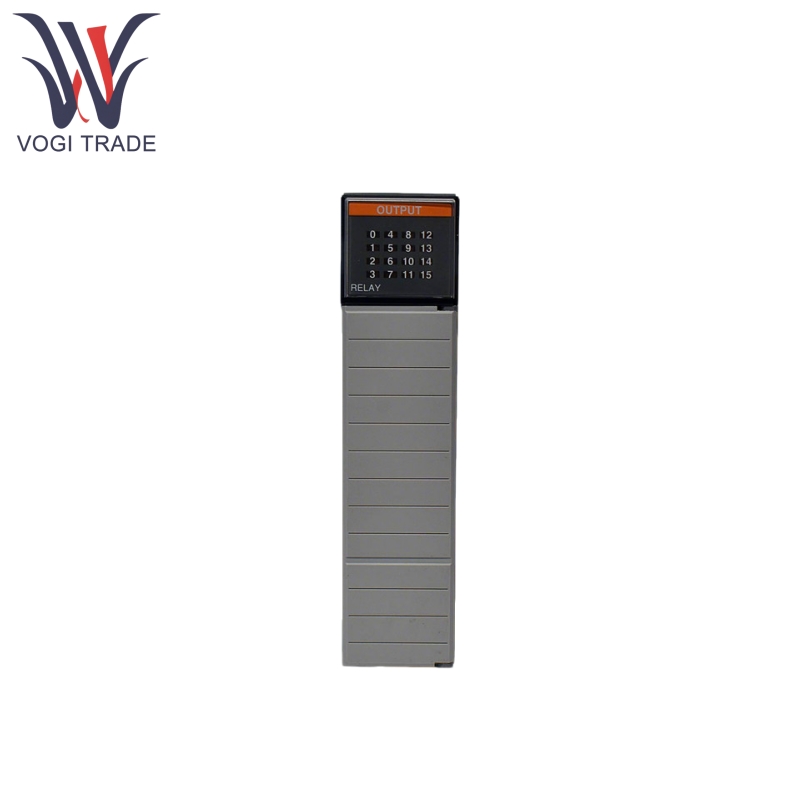

Аллен Брэдли 1746-OW16

Особенности продукта

Allen Bradley 1746-OW16 использует контакты механических реле, поддерживает переключение смешанной нагрузки AC/DC и обладает высокой способностью выделения электрической изоляции (Opto-изоляция 1500 В).

Аллен Брэдли 1746-OW16 имеет 16 выходных точек, причем каждые 8 баллов делятся общим терминалом (точки на обыкновенный = 8), что делает его подходящим для управления несколькими распределенными нагрузками.

Allen Bradley 1746-OW16 использует съемные клеммы с цветовой кодировкой для легкой проводки и технического обслуживания, требуя удаления верхних и нижних фиксирующих винтов для разборки.

Аллен Брэдли 1746-OW16 подходит для промышленных сред, где могут присутствовать взрывные газы. Эпоксидный уплотнительный материал может зависеть от определенных химических веществ, поэтому для проверки на ухудшение производительности требуются регулярные проверки, а модуль должен быть заменен при необходимости.

Принцип работы продукта

Аллен Брэдли 1746-OW16 управляет внешними нагрузками через механическое переключение контактов реле. Когда модуль получает элемент управляющего сигнала от процессора, внутренняя реле катушка включается, контакты закрываются, и подключена внешняя цепь нагрузки; Когда сигнал исчезает, катушка отключается, контакты открываются, а нагрузка отключена.

Контакты реле подходят для переключения индуктивных или резистивных нагрузок и не требуют дополнительного подавления всплесков. Тем не менее, рекомендуется установить супрессор на внешние индуктивные нагрузки, чтобы продлить срок службы контакта.

Блок терминала поддерживает максимальный размер провода 2 мм² (14 AWG), максимум 2 провода на терминал. Крутящий момент затягивания составляет 0,9 Нм (8 фунтов в.).

Параметр продукта

Следующая деталь для Allen Bradley 1746-OW16 модуль контакта реле.

Выходной тип: выход контакта реле (совместимый с AC/DC)

Выходные точки: 16 баллов

Диапазон рабочих напряжений: AC: 5 ~ 265V AC, DC: 5 ~ 125V DC

Задержка сигнала: 10,0 мс как для включения, так и выключения при максимальной резистивной нагрузке

Вне государственного тока утечки: 0 мА (без утечки)

Минимальный ток нагрузки: 10 мА (при 5 В постоянного тока)

Рейтинги контактов реле (непрерывный ток):

AC: 2,5A при 120 В, 1,0А при 240 В

DC: 1,0a при 125 В, 2,0А при 24 В

Максимальный непрерывный ток: 16,0А AC (8,0А на общее)

Потребление тока плана: 5 В. ДК: 0,170a, 24 В.

Рабочая температура: 0 ~ 60 ° C (32 ~ 140 ° F)

Неоперационная температура: -40 ~ 85 ° C (-40 ~ 185 ° F)

Операционная влажность: 5% ~ 95% (не конденсирование)

Работа вибрации: смещение 0,015 дюйма (пик) при 5 ~ 57 Гц, 2,5 г ускорения при 57 ~ 2000 Гц

Операционный удар: 10G (уникальный для ретрансляционных модулей, ниже 30 г для других нерелеящих модулей)

Возможность изоляции: 1500 В (электрооптическая изоляция между терминалами ввода/вывода и логикой управления)

Потребление мощности за точку: 0,033 Вт

Минимальное энергопотребление: 5,170 Вт (когда внешняя мощность не присутствует)

Общее энергопотребление: 5,70 Вт (когда все точки включены в силу)
