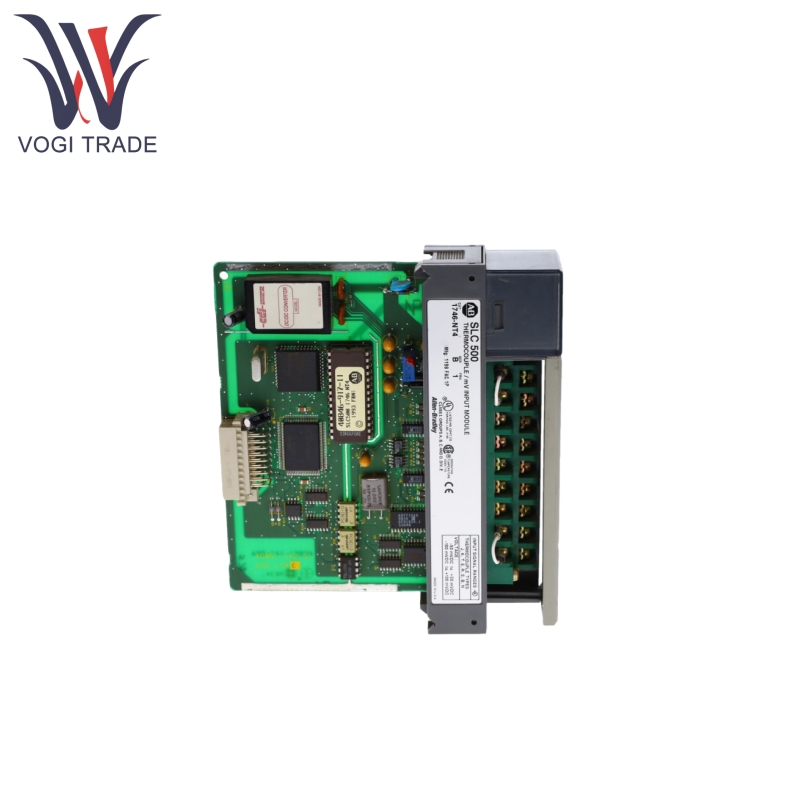

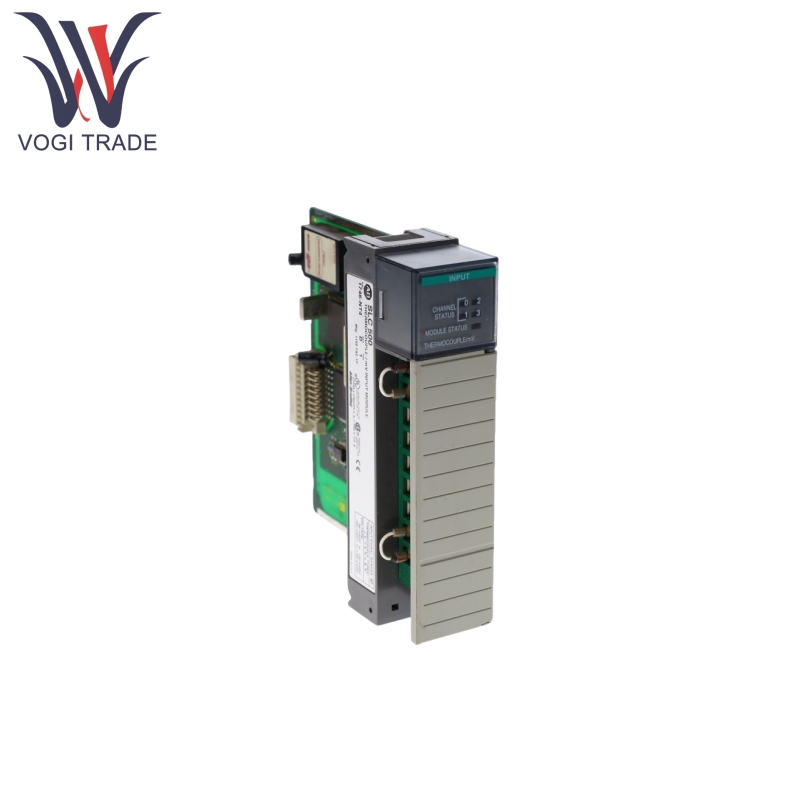

Аллен Брэдли 1746-NT4

Особенности продукта

Allen Bradley 1746-NT4 оснащен 4 независимым каналам, поддерживающим термопары J, K, T, E, R, S, B и N, а также сигналы Millivolt DC ± 50 мВ и 100 мВ.

Allen Bradley 1746-NT4 совместим со всеми фиксированными и модульными контроллерами SLC 500 и поддерживает удаленную конфигурацию с помощью передачи блока.

Аллен Брэдли 1746-NT4 терминальный блок интегрирует 2 датчика CJC, чтобы компенсировать смещение температуры в точке подключения термопары, обеспечивая точность измерения.

Allen Bradley 1746-NT4 поддерживает открытое, чрезмерное и нижнее распределение, что указывает на недостатки с помощью индикаторов битов битов слов и статуса. Светодиод состояния модуля (зеленый) отображает общее состояние работы модуля, 4 -канальные светодиоды состояния (зеленый) отображают рабочее состояние или состояние разлома соответствующих каналов (сплошные для нормального, мигающий для неисправности).

Каждый канал может быть независимо настроен для входного типа (термопары/MV), формат данных (инженерные единицы, масштабирование писков, подсчет соотношений), частота фильтра (10 Гц/50 Гц/60 Гц/250 Гц), температурные единицы (° C/° F) и т. Д. Не требуется DIP -переключатели, конфигурация достигается с помощью записи конфигурации на образы Table Prage Prage -Practors.

Allen Bradley 1746-NT4 определяется на заводе и поддерживает автоматическую калибровочную функциональность, чтобы компенсировать дрейф смещения и усиления, вызванное изменением температуры в конвертере A/D. Автоматическая калибровка запускается при включении канала, входной тип или частота фильтра изменяется, или его можно вручную запустить через программное обеспечение (отключив, а затем повторно устанавливая канал).

Принцип работы продукта

Аллен Брэдли 1746-NT4 Термопары или сигнал MV подключены к каналу через клеммную блок, а мультиплексор последовательно переключает сигналы из четырех каналов на конвертер A/D.

Датчик CJC непрерывно измеряет температуру терминального блока, чтобы компенсировать смещение напряжения в холодном соединении термопары.

A/D преобразователь преобразует аналоговый сигнал в цифровое значение, которое затем хранится в словом данных таблицы входного отображения после цифровой фильтрации.

Allen Bradley 1746-NT4 связывается с процессором SLC через заднюю плату шасси, получая информацию о конфигурации (слова на конфигурации таблицы выходного отображения) и возвращение данных и статус измерения (слова данных и слова статуса в таблице входных отображений).

Слова конфигурации определяют параметры, такие как тип ввода, формат данных и частота фильтрации канала, слова состояния отражают достоверность конфигурации канала и состояния неисправности (например, схема открытия, вне диапазона).

Аллен Брэдли 1746-NT4 может сканировать все включенные каналы и обновлять данные в указанное время, рассчитанное как «сумма времени отбора проб для всех включенных каналов + время обновления CJC (14 мс)». Время, которое необходимо для входного сигнала для перехода от изменений, до 100% от его конечного значения, зависит от частоты фильтра (например, фильтр 10 Гц, соответствует 300 мс).

Параметр продукта

Следующая деталь для Allen Bradley 1746-NT4 Thermocouple/MV входной модуль.
