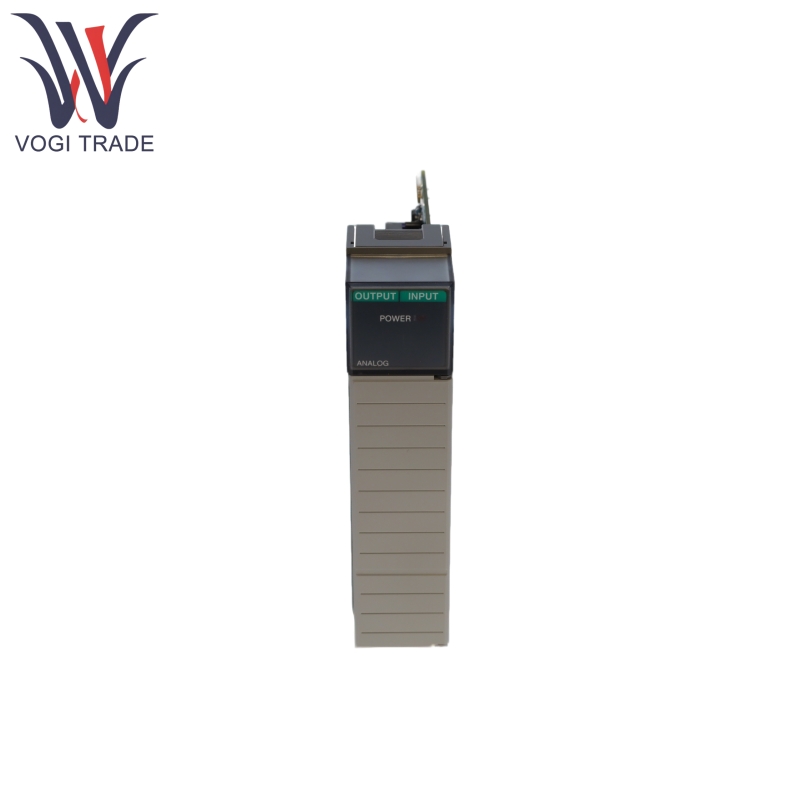

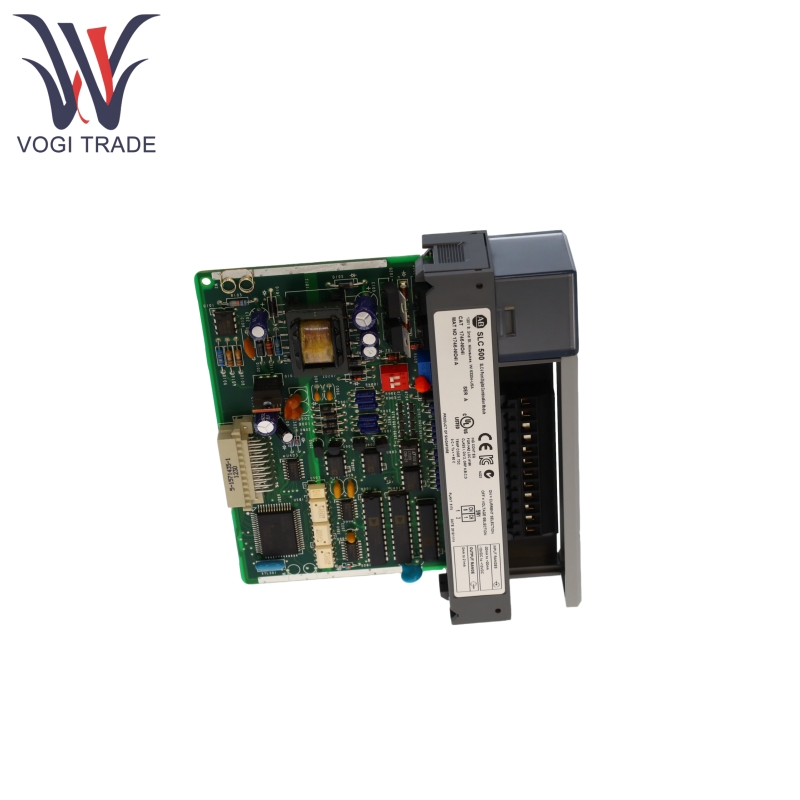

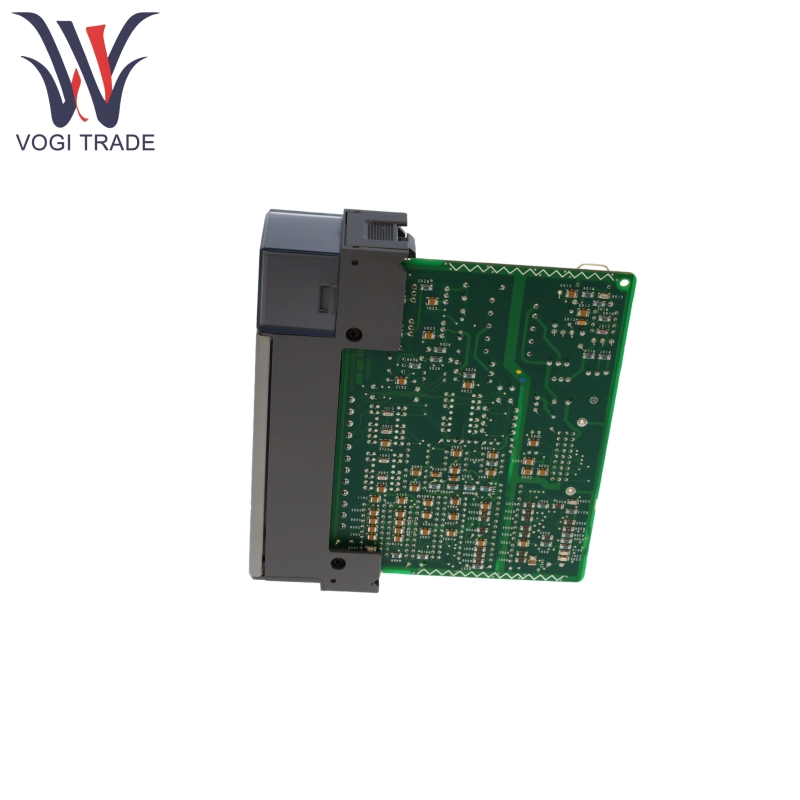

Бренд: Аллен БрэдлиОписание: аналоговый комбинированный модульСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньАллен Брэдли 1746-Nio4i обладает двумя входными и двумя выходными каналами, которые предназначены как для анализа, так и для контроля аналоговой информации в промышленных приложениях. Его основная цель - изменить аналоговые значения (ток/напряжение) на цифровые значения (16 -битное целое число), а также подходит для работы вместе с ПЛК серии SLC 500. Он широко используется в сценариях мониторинга автоматизации и управления с закрытым контуром.
| Производство |
Аллен Брэдли |
| Номер модели |
174467 |
| Заказ номер |
174467 |
| Каталог |
SLC 500 |
| Страна происхождения |
Швейцария |
| HS -код |
8538900000 |
| Измерение |
14*14*6 см |
| Масса |
0,4 кг |
Особенности продукта
Аллен Брэдли 1746-Nio4i с 2 дифференциальными входными каналами, позволяющим калибровать путем DIP-переключателей на ток (4-20MA, 0-20MA) или напряжение (1-5 В, 0-10 В), не изолированные.
Аллен Брэдли 1746-Nio4i обладает 2 выходными каналами тока, которые вмещают 0-20 мА (нормальный диапазон) или 0-21 мА (переосмыслить) и не являются изолированными.
Аллен Брэдли 1746-NIO4i Каждый входные каналы включают в себя гауссовый цифровой фильтр 6-го порядка с частотой разрезания 10 Гц для фильтрации 50/60 Гц шума сигнала из линий электропередачи. При 60 Гц CMRR составляет ≥105 дБ, NMRR составляет ≥55 дБ.
После внезапного изменения входного сигнала Аллен Брэдли 1746-Nio4i достигает 95% от стабильного значения в течение 60 мс; Отклик выходного сигнала быстрее (достигает 95% за 2,5 мс).
Аллен Брэдли 1746-Nio4i поддерживает связь в реальном времени с процессором SLC 500 с циклом обновления данных 512 мкм (все каналы обрабатываются параллельно). Такие функции, как масштабирование диапазона и обнаружение чрезмерного ограничения, могут быть запрограммированы.
Принцип работы продукта
Аллен Брэдли 1746 Nio4i поток сигнала
Вход: сигналы датчиков (например, ток 4-20 мА) подключены к каналу через клеммы. Тип сигнала (ток/напряжение) настроен с помощью DIP-переключателей, затем отфильтрован и преобразуется в 16-битное целое число через преобразование A/D. Результат хранится в таблице входных изображений процессора (адрес, например, I: E.0, где e - номер слота).
Вывод: процессор отправляет 16-битные целые числа через таблицу выходного отображения (адрес, например, O: E.0), которые преобразуются в текущие сигналы посредством преобразования D/A в приводные приводы (например, клапаны).
Аллен Брэдли 1746 Nio4i Примечания конфигурации
Настройки переключателя DIP: переключатель 1 управляет каналом ввода 0, переключатель 2 управляет входным каналом 1 (ON = Cury, OFF = напряжение).
Код идентификатора модуля: введите 3201 во время конфигурации, чтобы идентифицировать тип модуля.
Проводка: используйте экранированный кабель с экраном, заземленным на одном конце (вход, подключенный к шасси, вывод подключен к нагрузке) и избегайте работы параллельно с кабелями высоковольтных кабелей.
Параметр продукта
Следующая деталь для Аллена Брэдли 1746-Nio4i Аналоговый комбинированный модуль.
| Элемент |
Вход тока (например, 4-20 мА) |
Вход напряжения (например, 1-5 В) |
Ток вывод (например, 4-20 мА) |
| Разрешение |
16-бит |
16-бит |
14-бит |
| Входной диапазон |
-20 мА до +20 мА (нормально) -30 мА до +30 мА (максимум) |
-10 В до +10 В (нормально) ± 220В (защита от перевышения) |
0-20 мА (нормально) 0-21 мА (переосмыслить) |
| Входной импеданс |
250 |
1 мм |
0-500O |
| Точность (при 25 ° С) |
± 0,365% полной масштаба |
± 0,284% полной масштаба |
± 0,298% полной масштаба |
| Точность (при 0-60 ° C) |
± 0,642% полной масштаба |
± 0,504% полной масштаба |
± 0,541% от полной масштаба |
| Разрешение |
1,22070 мкА/LSB |
305,176 мкВ/LSB |
2,56348 мкА/LSB |
