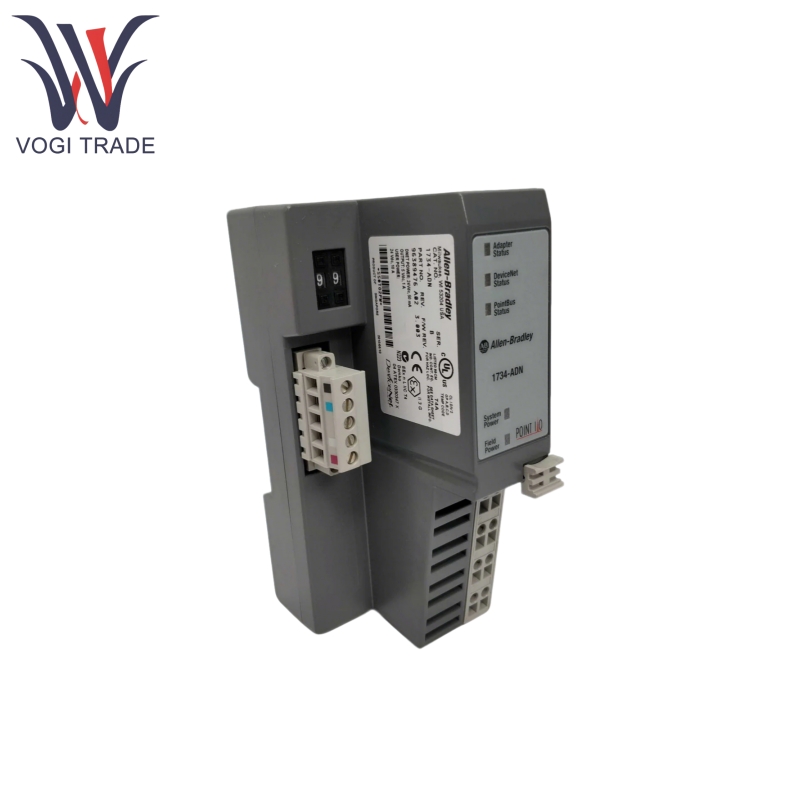

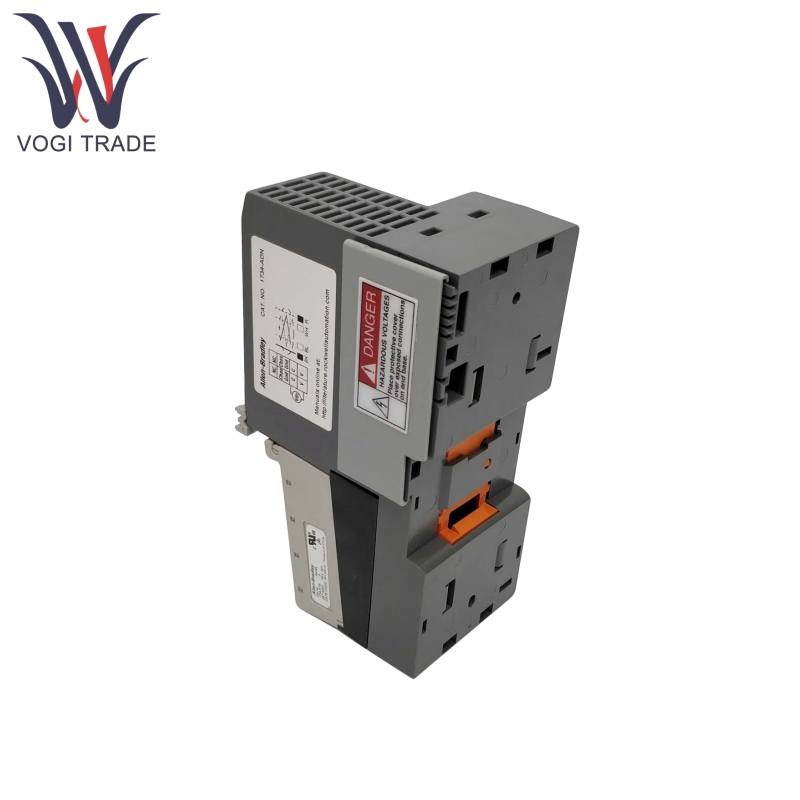

Бренд: Аллен БрэдлиОписание: АдаптерСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньAllen Bradley 1734-ADN в первую очередь используется для подключения модулей ввода-вывода точек к сети Devicenet, позволяя передавать и управление передачами в рамках систем промышленной автоматизации. Он подходит для сценариев, требующих гибкого расширения точек ввода/вывода и быстрого развертывания систем промышленного управления, и поддерживает интеграцию с системами управления, такими как ПЛК, SLC и Logix.
| Производство |
Аллен Брэдли |
| Номер модели |
1734-adn |
| Заказ номер |
1734-adn |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8473309000 |
| Измерение |
14*8*6 см |
| Масса |
0,4 кг |
Особенности продукта
Аллен Брэдли 1734-ADN функционирует как подчиненное устройство в мастер-сети Devicenet, поддерживая связь с основным устройством с помощью опроса, стробоскопа, изменения состояния и циклических режимов.
Allen Bradley 1734-ADN работает как главное устройство в Backplane Pointbus, управляя модулями до 63 точек (до 62, если включена функция ADR), ответственность за сбор данных и выдачу команд.
Allen Bradley 1734-ADN не требует ручной конфигурации параметров EDS, автоматически обнаруживает модули Backplane, назначает адреса, генерирует списки сканирования и карты данных ввода-вывода (поддерживающий байт, слово, двойное слово или картирование с фиксированным графиком), обеспечение быстрого запуска системы.
После того, как он включил его через RSnetWorx для Devicenet Software, Allen Bradley 1734-ADN может последовательно назначать адреса модулям ввода-вывода Backplane (начиная с модуля, ближайшего к адаптеру и увеличения).
Allen Bradley 1734-ADN поддерживает автоматическую конфигурацию модулей замены (при условии, что модуль замены соответствует электронному клавишу исходного модуля) и автоматически загружает параметры конфигурации исходного модуля.
Аллен Брэдли 1734-ADN поддерживает Autobaud DeviceNet Network (автоматическое обнаружение скорости передачи), совместимое с скоростью 125K, 250K и 500K бод, ставка по умолчанию для PointBus BackPlane составляет 1 мбауд.
Аллен Брэдли 1734-ADN может достичь кэширования и пересылки данных через внутренний буфер памяти, поддерживая независимое отображение входных данных (3 буфера) и выходных данных (1 буфер).
После питания Аллен Брэдли 1734-ADN автоматически обнаруживает внутреннюю память, индикаторы состояния, чтобы обеспечить аппаратную функциональность.
Аллен Брэдли 1734-ADN поддерживает таблицу ошибочных узлов, таблицу холостовых узлов и таблицу состояния узла, а причины неисправности модуля могут быть просмотрены через программное обеспечение RSNetworx.
Allen Bradley 1734-ADN поддерживает обновление кода загрузки и приложения через инструмент ControlFlash для поддержания функциональных обновлений.
Принцип работы продукта
Главное устройство DeviceNet отправляет выходные данные в 1734-ADN через сообщения ввода-вывода, которые хранятся во внутреннем выходном буфере.
1734-ADN, действующий в качестве главного устройства Pointbus, направляет выходные данные в соответствующий модуль ввода/вывода.
Модуль ввода/вывода отправляет собранные входные данные в 1734-ADN, который хранится во внутреннем входном буфере.
1734-ADN возвращает входные данные в главное устройство через сеть Devicenet, завершая цикл данных.
Он может быстро генерировать списки сканирования и сопоставления данных с помощью режима Auto Start, подходящего для сценариев конфигурации по умолчанию.
Он поддерживает автономную или онлайн -конфигурацию параметров, таких как скорость бода, адрес, список сканирования и электронный ключ с использованием RSnetworx для программного обеспечения Devicenet, и поддерживает правила отображения пользовательских данных.
Параметр продукта
Следующая деталь для Аллена Брэдли 1734-ADN-адаптера.
| Категория |
Подробные параметры |
| Требования к мощности |
- Входное напряжение: 24 В. - Devicenet Power: 24 В DC (+4% максимум 25 В дк) @ 30ma max - Pointbus Выход: 5 В постоянного тока ± 5% (4,75-5,25 В) @ 1a max |
| Ставки связи |
- Сеть Devicenet: 125K, 250K, 500K бод (Autobaud поддерживается) - Pointbus Backplane: 1mbaud (исправлена) |
| Условия окружающей среды |
-Рабочая температура: от -20 до 55 ° C (от -4 до 131 ° F) -Температура хранения: от -40 до 85 ° C (от -40 до 185 ° F) -Относительная влажность: 5-95% не конденсификации -Вибрация: 5G @ 10-500 Гц (соответствует IEC 68-2-6) - Шок: пиковое ускорение 30 г (эксплуатация), пиковое ускорение 50 г (не операция) |
| Защита и изоляция |
- Входная защита от перенапряжения: защита обратной полярности - Изоляционное напряжение: 1250 В среднеквадратичные значения (полевая шина и другие детали) |
| Модуль ввода/вывода |
- Поддерживает до 63 точек модулей ввода -вывода (62 при включении ADR) - Общий ток не превышает 1А (рассчитывается на основе потребления модуля, например, 1734-IB4- 75 мА на модуль) |
| Физические интерфейсы |
- Разъем DeviceNet: опоры могут высокие/низкие сигналы, щит, мощность (+v, -v) - Терминалы: включает в себя заземление шасси, общее, вход напряжения и т. Д. |
