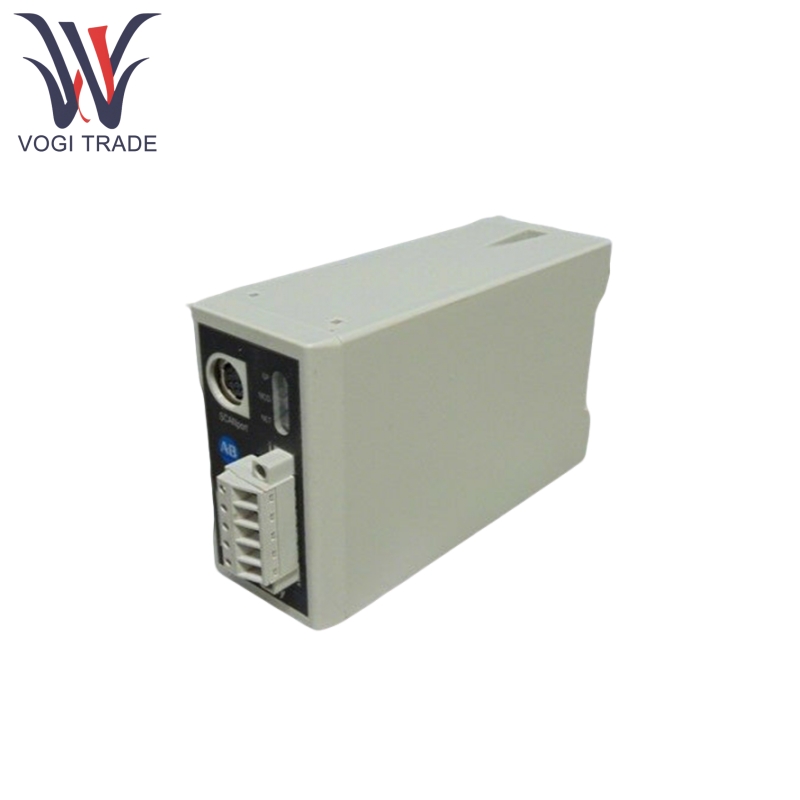

Бренд: Аллен БрэдлиОписание: модуль связиСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньAllen Bradley 1203-Gu6 в основном используется для установления взаимодействия между сети Devicenet и продуктов Scanport. Подключенные к продуктам Scanport через кабели Scanport и интегрированные в сети Devicenet через кабели Devicenet, это облегчает двунаправленное преобразование между сообщениями Devicenet и сообщениями о сканировании, что обеспечивает связь между промышленными устройствами.
| Производство |
Аллен Брэдли |
| Номер модели |
1203-Gu6 |
| Заказ номер |
1203-Gu6 |
| Каталог |
Усиленный Devicenet |
| Страна происхождения |
Швейцария |
| HS -код |
9032900090 |
| Измерение |
14*8*6 см |
| Масса |
0,2 кг |
Особенности продукта
Allen Bradley 1203-Gu6 поддерживает обновления прошивки Flash через последовательный порт, облегчая обновления на месте.
Аллен Брэдли 1203-GU6 поддерживает COS (изменение состояния), отчитываясь только при изменении данных, тем самым снижая сетевой трафик.
Аллен Брэдли 1203-GU6 поддерживает циклическую работу, периодически сообщая данные с указанными интервалами.
Allen Bradley 1203-Gu6 позволяет данные ввода-вывода (логические инструкции, эталонные значения, статус и т. Д.) Из диска транслируются или получены между другими дисками, подключенными через 1203-GU6 или 1336-GM6.
Allen Bradley 1203-Gu6 может быть настроен с использованием RSnetworx для программного обеспечения DeviceNet или программ эмуляции терминалов Windows (например, гиперпорышни).
Allen Bradley 1203-Gu6 поддерживает восстановление узлов неисправности, позволяя изменять такие параметры, как адреса узлов, даже если устройство не удается в сети (требует поддержки программного обеспечения).
Allen Bradley 1203-Gu6 поддерживает пользовательские ответы с ошибками, позволяя определить пользовательские действия в случае ошибок связи.

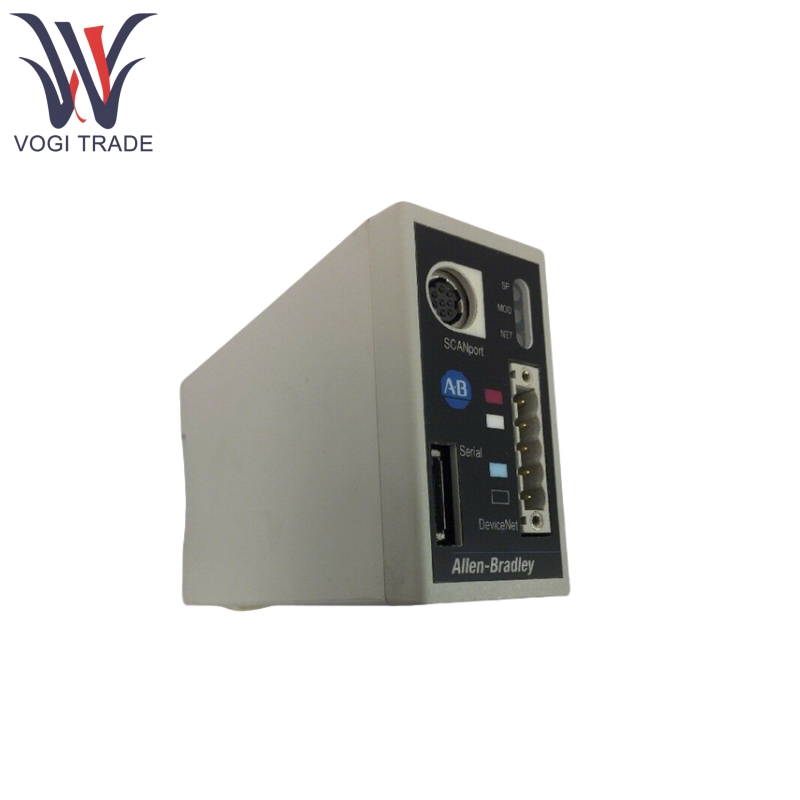

Allen Bradley 1203-Gu6 оснащен трехцветным светодиодом (статус DeviceNet, статус модуля, статус Scanport) для диагностики состояния здоровья сети, модуля и Scanport Products.
Allen Bradley 1203-Gu6 оснащен миниатюрным портом RS-232 спереди, который может быть подключен к ПК с помощью кабеля 1203-SFC для редактирования параметров, обновлений прошивки и т. Д. (1336-GM6 не имеет этого порта).
Аллен Брэдли 1203-GU6 в первую очередь обеспечивает рабочую мощность от подключенных продуктов Scanport, причем сторона Devicenet потребляет лишь небольшое количество мощности трансивер (24 В постоянного тока).
Принцип работы продукта
Аллен Брэдли 1203-GU6 может получать команды управления от Devicenet, преобразовать их в сообщения протокола Scanport и отправлять их в подключенные продукты Scanport.
Он может получать информацию о статусе от продуктов Scanport, преобразовать ее в сообщения протокола Devicenet и отправлять ее обратно в контроллер в сети Devicenet.
Он может настраивать правила связи с помощью конфигурации параметров, поддержки общения с мастером-рабов (взаимодействие со сканерами) и одноранговую связь (взаимодействие с другими адаптерами).
Параметр продукта
Следующая деталь для Аллена Брэдли 1203-Gu6 модуля связи.
| Категория |
Подробные параметры |
| Рабочая температура |
От 0 до +55 ° C (от 32 до 131 ° F) |
| Температура хранения |
-40 до +85 ° C (от -40 до 185 ° F) |
| Относительная влажность (работа) |
5% - 80% не конденсификации |
| Относительная влажность (не операция) |
5% - 95% не конденсации |
| Шок (работа) |
Пиковое ускорение 30 г, ширина импульса 11 ± 1 мс. |
| Шок (не операция) |
Пиковое ускорение 50 г, ширина импульса 11 ± 1 мс. |
| Вибрация (работа) |
2,5 г при 5 Гц - 2 кГц |
| Вибрация (не операция) |
5G при 5 Гц - 2 кГц |
| Энергопотребление |
Devicenet Сторона: 60 мА @ 24 В Сторона Scanport: 130ma @ 12V |
| ESD восприимчивость |
Контактный разряд 4 кВ, воздушный разряд 8 кВ (соответствует МЭК 1000-4-2) |

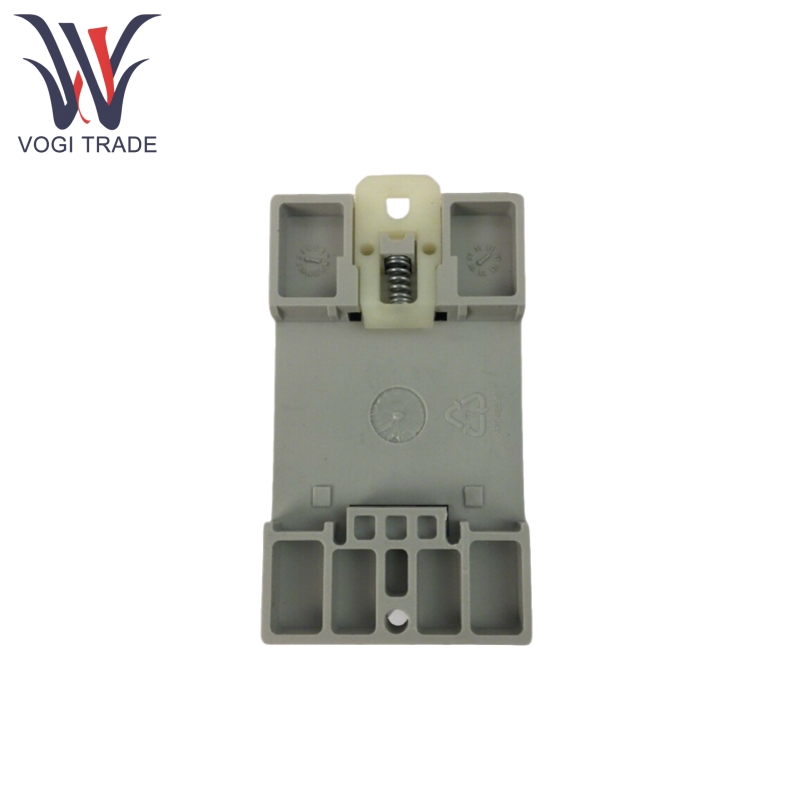

| Стандарт монтажа DIN RAIL |
35 × 7,5 мм (например, Allen-Bradley 199-DR1) |
