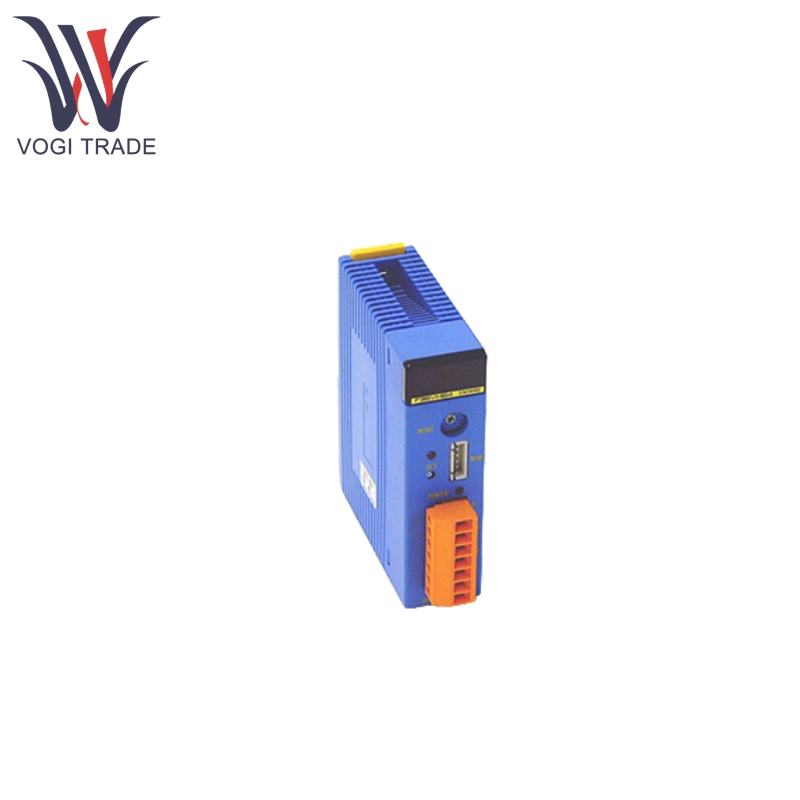

Бренд: ЙокогаваОписание: Модуль цифрового вводаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 6Платеж: T/T.Справочный порт: ШэньчжэньYokogawa F3SV64 предназначен для достижения высокого разрешения, высокообогативного приобретения и обработки сигналов для систем управления промышленной автоматизацией. Этот модуль может получать несколько напряжений постоянного тока и получать оптическую изоляцию связи, чтобы минимизировать помехи, он подходит для сложных промышленных сценариев с очень высокой скоростью и контролем времени в реальном времени.
| Производство |
Йокогава |
| Номер модели |
F3SV64 |
| Заказ номер |
F3SV64 |
| Каталог |
- |
| Страна происхождения |
Япония |
| HS -код |
8538900000 |
| Измерение |
14*8*6 см |
| Масса |
0,4 кг |
Особенности продукта
Yokogawa F3SV64 поддерживает вход напряжения 12-24 В (совместимый с раковиной/источником) и совместим с различными датчиками и сигналами коммутатора. Типы ввода включают контакты без напряжения, высокоскоростные входы DC и многое другое, соответствуют требованиям интерфейса различных устройств.
Время входной выборки настраивается (от 0 мкс до 16 мс) и поддерживает высокоскоростный захват сигнала (например, импульсы кодера). Технология выделения оптической связи обеспечивает стабильную передачу сигнала и сильное сопротивление помех.
Yokogawa F3SV64 оснащен компактной конструкцией монтажа DIN Rail, экономия пространства управления и облегчающим обслуживанием и расширением. Он поддерживает функциональность горячей замены, позволяя заменить модули без прерывания работы системы.
Входные точки Yokogawa F3SV64 сгруппированы (8 баллов/общий терминал), поддерживая независимую диагностику канала и изоляцию разломов. Встроенные светодиодные индикаторы отображают состояние ввода в режиме реального времени, что облегчает быстрое устранение неполадок.
Продукт с использованием принципа
Йокогава F3SV64 изолирует внешние входные сигналы из внутренних схем через OptoCoupler, преобразует их в цифровые сигналы и передает их в модуль ЦП-модуля серии E-RT3. Рабочий процесс выглядит следующим образом:
Получение сигнала: сигналы напряжения постоянного тока от внешних датчиков или переключателей подключены к модулю через клеммы.
Изоляция и преобразование: Optocoupler преобразует аналоговые сигналы в цифровые сигналы, отключая пути внешних помех.
Обработка данных: цифровые сигналы обрабатываются внутренней схемой и передаются через шину задних пластин до процессора для логических операций.
Обратная связь с состоянием: светодиодные индикаторы отображают состояние ввода в режиме реального времени, облегчая мониторинг и отладку пользователя.
Параметр продукта
Следующая деталь для Yokogawa F3SV64.
| Параметр |
Спецификация |
| Количество входных точек |
64 балла (8 баллов / общий терминал) |
| Оцененное входное напряжение |
24 В постоянного тока (12-24 В. |
| Входной ток |
4,1 мА за точку (при 24 В постоянного тока) |
| Время ответа |
Настраивается от 0 мкс до 16 мс (регулируется в соответствии с периодом отбора проб) |
| Метод изоляции |
Фотоэлектрическая изоляция, напряжение изоляции 500 В переменного тока (на 1 минуту) |
| Интерфейс связи |
Поддерживает протокол Modbus RTU (требует расширения через модуль процессора) |
| Рабочая температура |
-25 ° C до +65 ° C (без конденсации) |
| Защитный класс |
IP20 (для использования в помещении) |
