Йокогава EC401-50

Особенности продукта

Функция yokogawa EC401-50-это функция интерфейса шины ESB

Yokogawa EC401-50 Количество подключаемых подразделений-максимум. 9 единиц (*1)

Yokogawa EC401-50 Скорость передачи составляет 128 Мбит/с (передача данных модуля ввода/вывода)

Yokogawa EC401-50 Расстояние передачи максимум. 10 м

Потребление тока Yokogawa EC401-50 составляет 0,5 а

Продукт с использованием принципа

Yokogawa EC401-50 реализует двунаправленную передачу передачи данных между полевым блоком управления полевым и узлом через протокол шины ESB, и ее основная рабочая логика заключается в следующем:

Физическая связь:

Yokogawa EC401-50 устанавливается в обозначенном слоте (слот 7 или 8) блока управления полевым и подключенным к блоку узла через кабель шины ESB, чтобы сформировать распределенную сеть управления.

Передача данных:

Yokogawa EC401-50 передает данные модуля ввода-вывода со скоростью 128 Мбит/с, поддерживает параллельную связь между несколькими узлами (до 9) и обеспечивает взаимодействие команд управления в реальном времени и полевые данные.

Механизм избыточности:

В конфигурации двойного избыточности два модуля подключены к двум независимым шинам ESB, и когда одна шина сбой, она автоматически переключается на другую шину, чтобы обеспечить непрерывность связи.

Стандартизация:

Соответствие Yokogawa EC401-50 с спецификациями связи системы VP Yokogawa Centum обеспечивает синергию с другими компонентами в системе.

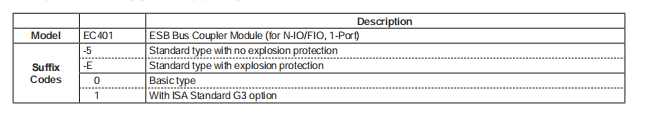

Заказ информации

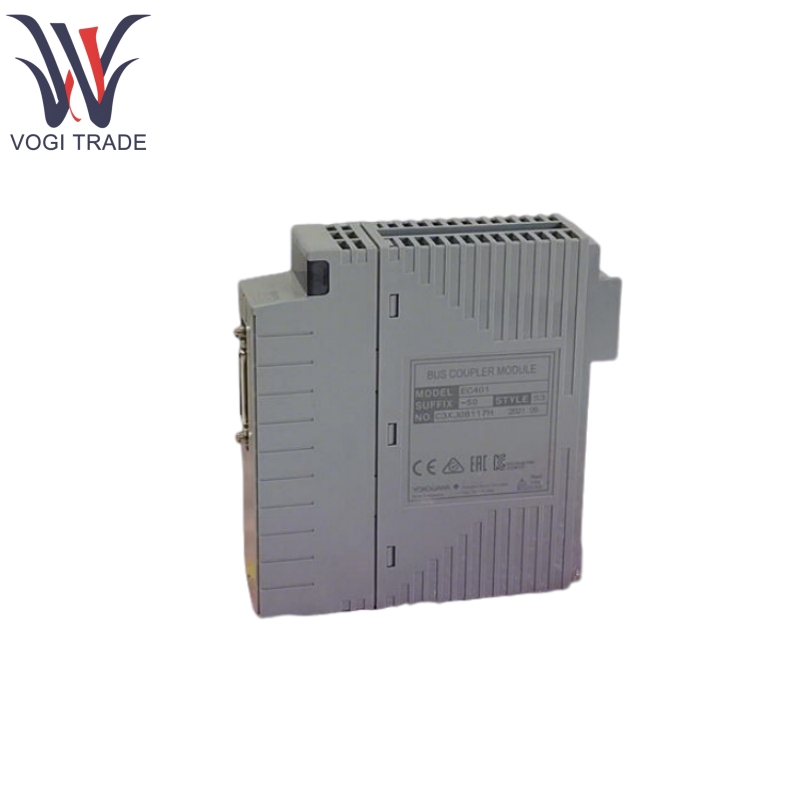

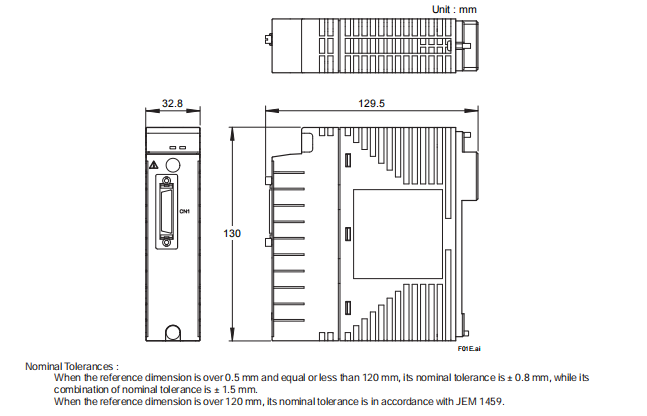

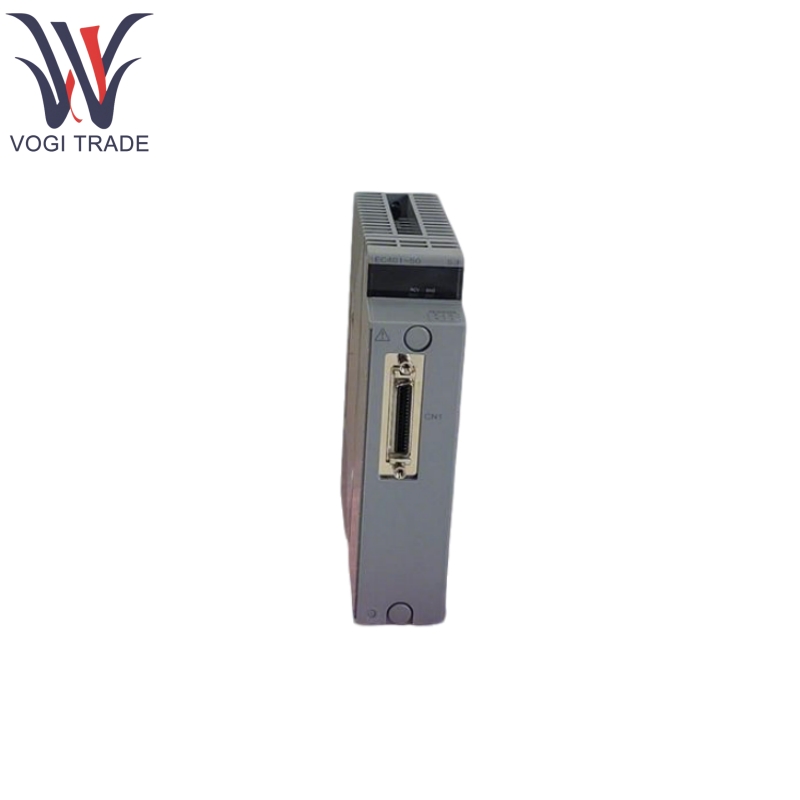

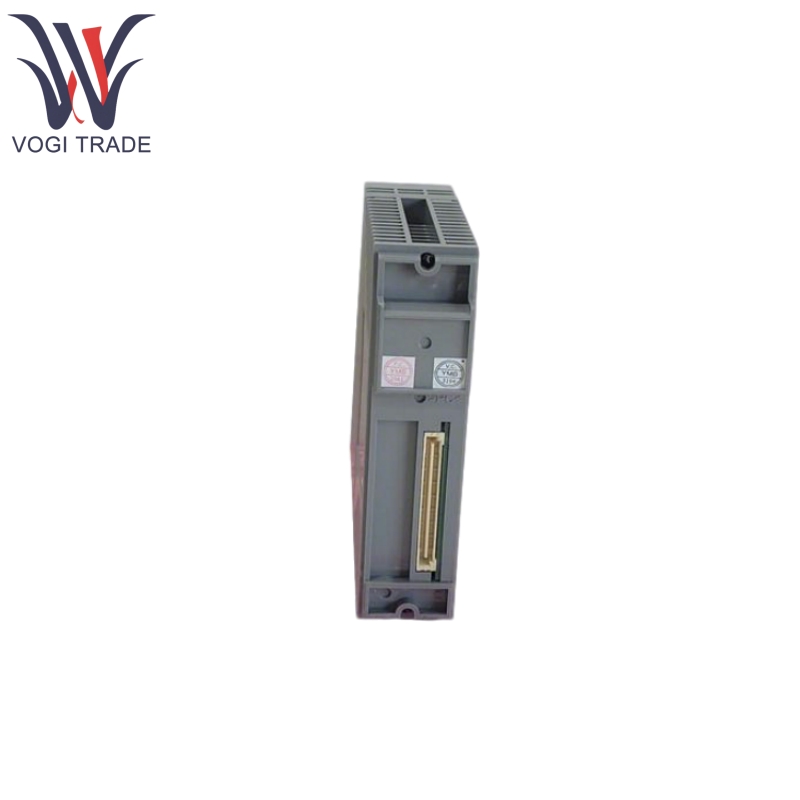

Следующие картинки показывают рисунок детали продукта и таблицу данных Yokogawa EC401-50.
