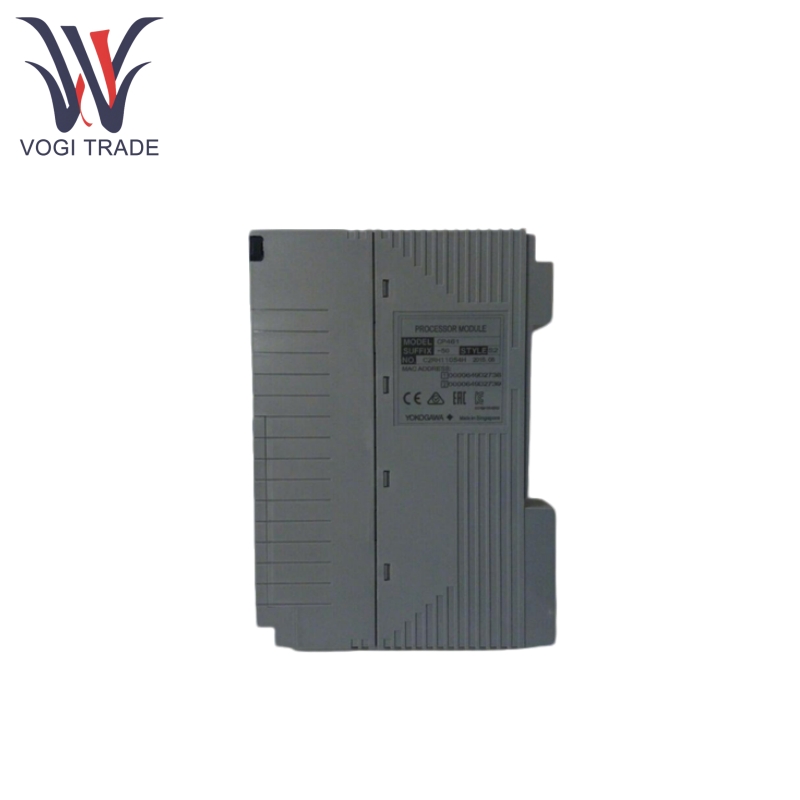

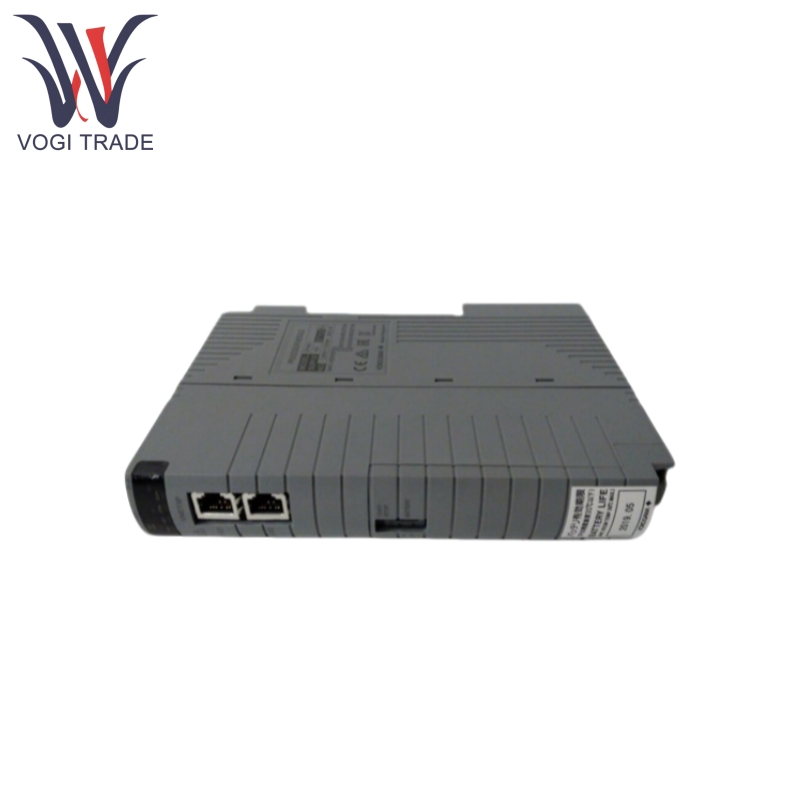

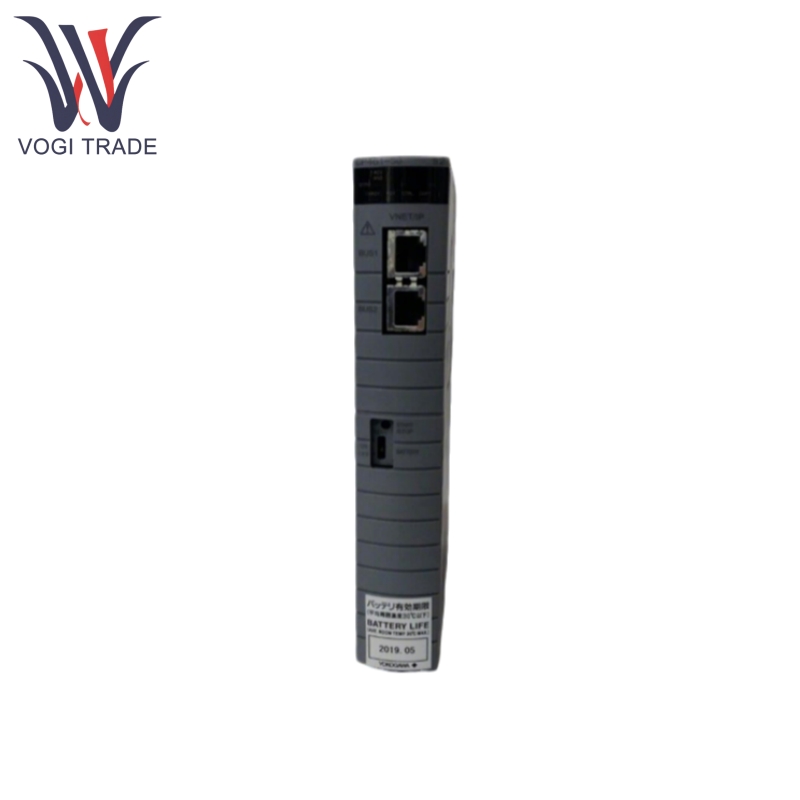

Йокогава CP461-50

Особенности продукта

Yokogawa CP461-50 поддерживает двухэтапную конфигурацию, требующую двух модулей CP461 той же модели, чтобы обеспечить непрерывную работу системы в случае сбоя отдельного модуля.

Yokogawa CP461-50 оснащен двумя избыточными интерфейсами Vnet/IP для повышения противоположных возможностей и непрерывности сетевой связи.

Основная память Yokogawa CP461-50 резервируется аккумулятором, которая может поддерживать хранение данных в течение 72 часов после сбоя питания, а время зарядки аккумулятора составляет не менее 48 часов, что обеспечивает быстрое восстановление данных, когда мощность восстанавливается после сбоя питания.

Yokogawa CP461-50 может подключаться до 13 единиц узлов/FCU, включая единицы узла шины ESB (ANB10) и оптические единицы узла шины ESB (ANB11), и поддерживает расширение каналов ввода/вывода через шину ESB (включая оптическую шину ESB).

Yokogawa CP461-50 оснащен 2 готовыми контактными выходами (NC, C-терминалами), которые оценены при 30 В постоянного тока, 0,3A Max. Когда FCU терпит неудачу. Он может вывести сигналы контакта с отказа FCU, отслеживать состояние среды шкафа (через шину HK и оптическую шину ESB) и отображать состояние работы HKU и сигналы системных сигналов в интерфейсе HIS (человеческий человек).

Продукт с использованием принципа

Yokogawa CP461-50 получает сигналы ввода/вывода из блока узла расширения, выполняет программу управления, хранящуюся в памяти (поддерживая 72-часовую резервную копию батареи после сбоя питания) и выводит команды управления на полевые устройства.

В двойной избыточной конфигурации Yokogawa CP461-50 работают синхронно и автоматически переключаются в случае сбоя отдельного модуля, обеспечивая непрерывное управление.

Yokogawa CP461-50 может общаться с системой верхних слоев через двойной избыток интерфейса VNET/IP и взаимодействовать с блоком узла расширения через шину ESB (включая оптическую шину ESB), чтобы реализовать распределенный контроль.

Yokogawa CP461-50 может обеспечить обратную связь с состоянием работы FCU в реальном времени с помощью вывода готового контакта и запустить контакт с отключением в случае сбоя и необязательного интерфейса HKU для расширения мониторинга среды и функции тревоги.
