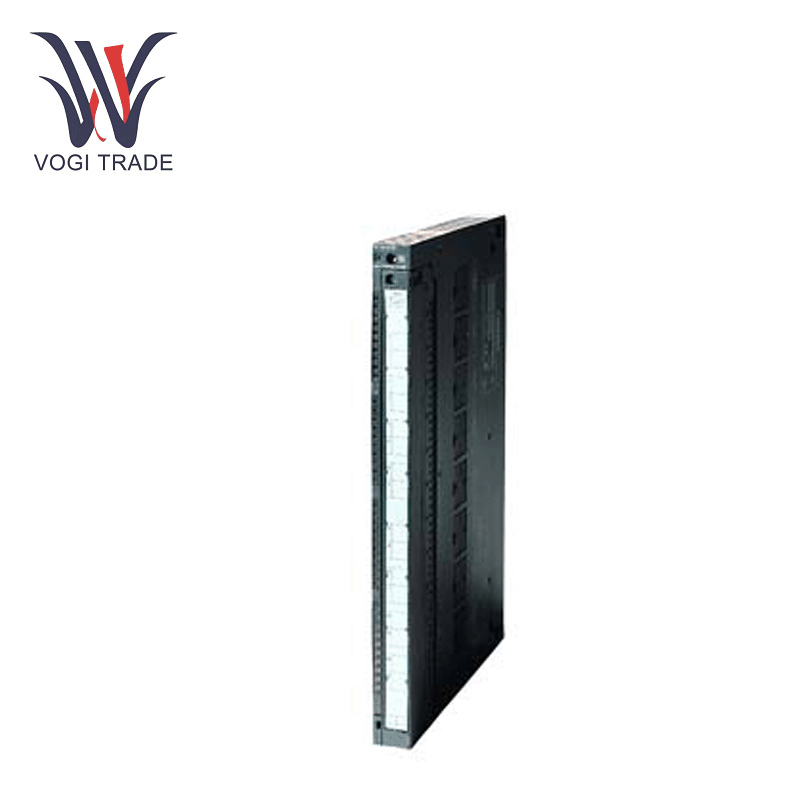

Siemens 6ES74310HH000AB0

Технические параметры

Нагрузка напряжения L+

Номинальное значение (DC): 24 В; Требуется только для поставки 2-проводных передатчиков

Защита от обратной полярности: да

Входной ток

От напряжения нагрузки L+ (без нагрузки), макс. : 400 мА; Для 16 подключенных, полностью контролируемых 2-проводных передатчиков

Из Backplane Bus 5 V DC, макс. : 100 мА

Потеря власти

Потеря энергии, тип. : 2 Вт

Аналоговые входы

Количество аналоговых входов: 16

Для измерения напряжения/тока: 16

допустимое входное напряжение для ввода напряжения (ограничение разрушения), макс.: 20 В; 20 V DC Permanent, 75 V DC для макс. 1 с (фактор обязанности 1:20)

допустимый входной ток для тока ввода (ограничение разрушения), макс: 40 мА

Постоянный ток измерения для передатчика типа сопротивления, тип: 1,67 мА

Ключевые функции

С удивительной универсальностью и точностью, Siemens 6ES74310HH000AB0 идеально подходит для заданий по автоматизации.

16-канальный вход: 16-канальные аналоговые входы и 13-битное разрешение обеспечивают точное измерение сигналов напряжения (± 10 В) и тока (± 20 мА, 4–20 мА) для датчиков и преобразователей．

Быстрое преобразование: 20 мс времени преобразования для мониторинга в реальном времени в высокоскоростных производственных линиях, таких как химическая дозировка или упаковочная машина.

Гибкая установка: неизолированная конструкция облегчает соединение с Siemens S7-400 PLCS и настраиваемые диапазоны ввода позволяют использовать с различными типами датчиков без изменений аппаратного обеспечения.

Защита от динамической перегрузки: предлагает тепловой мониторинг I²T, предотвращающий перегрев в условиях перегрузки переходной перегрузки (до 1,8 × ток с рейтингом), подтверждая длительный срок службы в приложениях с высокой темой, например, управление двигателем.

Совместимое оборудование

Siemens 6ES74310HH000AB0 в сочетании с SIMATIC S7-400 являются идеальным контроллером для большого количества задач автоматизации.

S7-400 PLCS: совместим с процессорами, такими как 6ES74122XK050AB0 для центрального управления в больших системах автоматизации, например, сталелитейных работ или водных работ.

ET200 Распределенный ввод/вывод: способствует гибкости в децентрализованных приложениях, в автомобильных сборочных линиях или интеллектуальных складах, сокращая усилия по проводке.

Поставки питания Sitop: модули могут использоваться с 6EP13363BA00 для беспроблемного сигнала DC 24 В в присутствии шума.

Сценарии приложения

Siemens 6ES74310HH000AB0 обеспечивает превосходный уровень производительности в различных областях:

Производство автомобилей: используется для надзора датчиков давления/температуры с помощью линий моторного автомобиля, соответствующего толерантности к точности.

Химическая обработка: записи потоков и датчики pH в реальном времени для автоматических изменений парковочных реакторов.

Возобновляемая энергия: он встроен в системы управления ветряными турбинами для измерения выходов генератора и параметров связи сетки.

Pharmaceuticals: контролирует температуру и влажность в чистой комнате при производстве вакцин, в соответствии с GMP.
