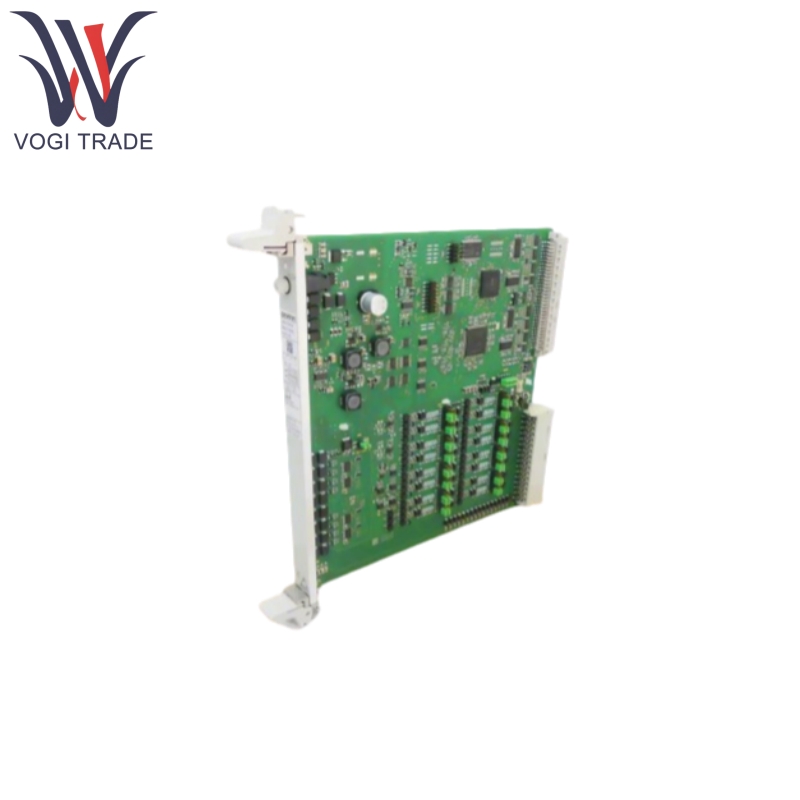

Siemens 6DP1210-7BA

Особенности продукта

Полевые датчики (например, PT100, 4-20 МАС-передатчики) подключены к Siemens 6DP1210-7BA через передний разъем (например, 6ES7 392-1AJ00-0AA0).

Siemens 6DP1210-7BA фильтруют необработанный сигнал, усиливает его, преобразует его в A/D и выводит цифровой сигнал в ПЛК.

Siemens 6DP1210-7BA автоматически компенсирует температурные ошибки на разъеме, когда термопары вводятся.

Siemens 6DP1210-7BA связывается с контроллерами PCS 7 (например, CPU 410/416) через PROFIBUS DP или PROFINET (требуется интерфейсный модуль).

Сообщения о неисправностях сообщаются в процессоре через диагностическое прерывание, которое запускает системную тревогу.

Функции продукта

Siemens 6DP1210-7BA имеет 8-канальные изолированные входы, поддержку сигнала, высокая точность, высокая диагностика и технические основные моменты.

8-канальные изолированные входы:

Каждый канал независимо электрически изолирован (между каналами и между каналами и задним планом), чтобы предотвратить перекрестные помехи.

Поддерживаемые типы сигналов:

Voltage: ±10 V, ±5 V, 1-5 V, 0-10 V

Ток: 0-20 млн., 4-20 млн. Лет (поддержано обнаружение разбитого провода)

Сопротивление: 2/3/4-проводя (например, Pt100, Pt1000)

Термопары: J, K, L, N, E, S, R, T, U, B тип (с компенсацией холодного конца)

Высокая точность:

Основная ошибка: ± 0,05% (ток/напряжение)

Дрейф температуры: <± 0,005%/К.

Высокая диагностика:

Аварийные сигналы в реальном времени для отключения каналов, перераспределения, короткого замыкания и сбоя аппаратного обеспечения.

Поддержка SF (сбой системы) Индикация статуса светодиода.

Технические основные моменты:

Иммунитет: соответствует IEC 61000-6-2/6-4 промышленных стандартов EMC, входная фильтрация настраивается (подавляет промышленные частотные помехи).

Горячая переключение: поддерживает замену модулей во время работы (разрешение на конфигурацию системы).

Поддержка избыточности: настраивается как избыточный ввод -вывод (с избыточным контроллером).

Параметры продукта

Следующая деталь от Siemens 6DP1210-7BA.
