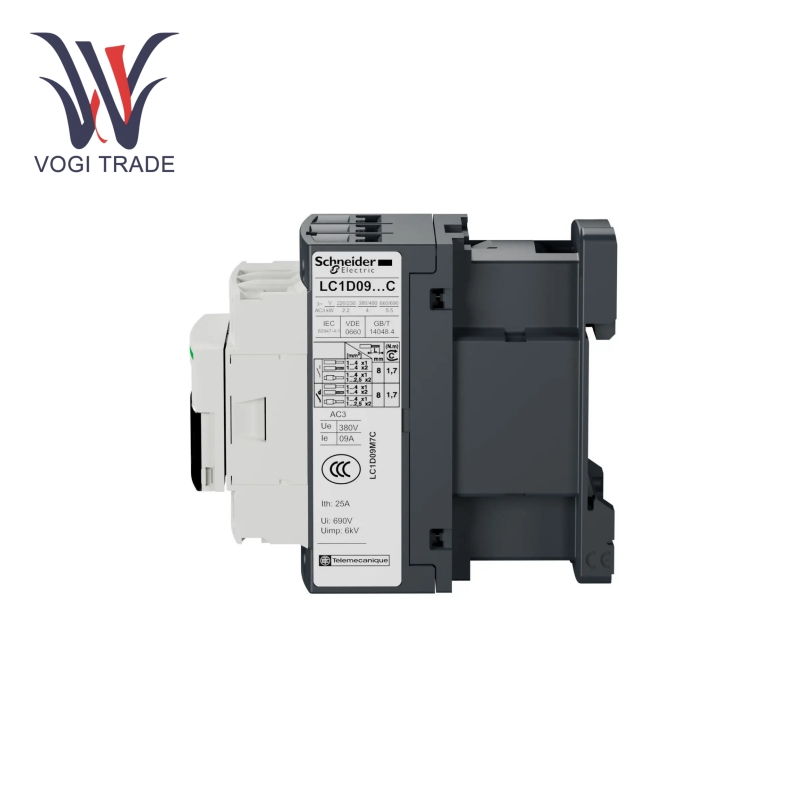

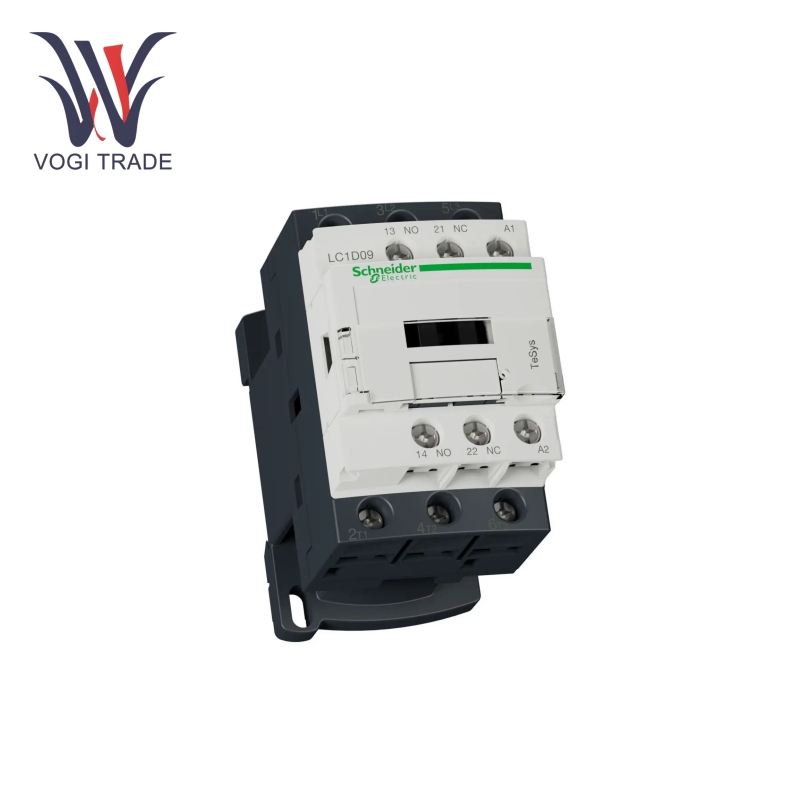

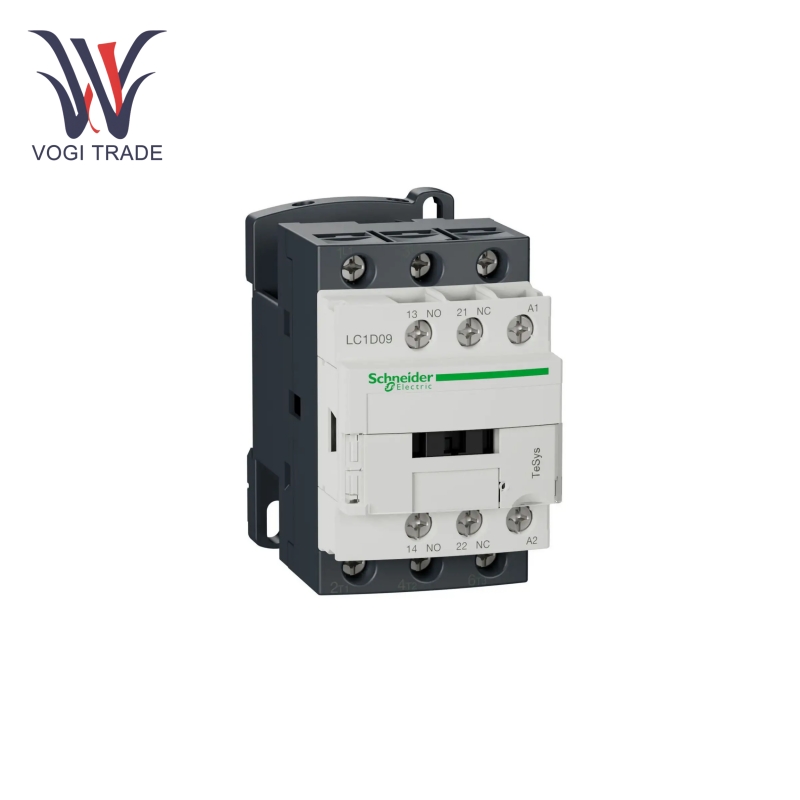

Шнайдер LC1D09M7C

Номинальный объемtвозраст:Номинальное напряжение цепи питания не менее 690 В переменного тока (25...400 Гц) или 225 В постоянного тока. Катушка напряжения принимает транзакции между 220 и 240 вольтами.

Номинальный ток:Номинальный ток при включении переменного тока составляет 9 ампер ≤440 вольт, горизонтальный. Диапазон номинального тока, используемый AC-1, составляет 25 ампер ≤440 вольт.

Номинальный кратковременно выдерживаемый ток:105 ампер в течение 10 секунд. При температуре ниже 40℃ она составляет 210 ампер в течение 1 секунды в цепи питания и 30 ампер в течение остальных 10 минут. В сигнальной цепи номинальный кратковременно выдерживаемый ток составляет 100 А в течение 1 секунды, 120 А в течение 500 миллисекунд и 140 А в течение 100 миллисекунд. Напряжение цепи управления 230 В переменного тока, 50/60 Гц.

Условный тепловой ток:25 А для силовых цепей при температуре <60 °C; 10 А для других несиловых цепей при температуре <60 °C.

Mechanical and electrical life: 15 миллионов раз для механического ресурса, 600 000 раз для электрического ресурса при 25 А при номинальном напряжении не более 440 В в условиях AC-1 и 2 миллиона раз при 9 А при уровне напряжения менее 440 В в условиях AC-3.

Сопротивление:В силовой цепи среднее сопротивление составляет 2,5 мОм при Ith 25 А и 50 Гц. Номинальное напряжение изоляции: 690 В для цепей, подключенных к питанию и сигналам.

Номинальное импульсное выдерживаемое напряжение:6 кВ.

Функция

Питание управления:Schneider LC1D09M7C может управлять электрическими цепями от включения до выключения, в основном двигателями, нагревателями, станками, различными силовыми устройствами и т. д. Он подходит для управления большими токами и напряжениями с высокой эффективностью управления.

Защита от перегрузки и короткого замыкания:Его номинальный кратковременно выдерживаемый ток и параметры обеспечивают определенную защиту линии от перегрузки и короткого замыкания. Когда ток ненормальный, это может в определенной степени смягчить повреждение оборудования и защитить линию и связанное с ней оборудование.

Защита от отключения по низкому напряжению:Эта функция количественно гарантирует, что, когда напряжение ниже определенного заданного значения, она автоматически отключится и отключит линию, чтобы избежать повреждения оборудования из-за работы при низком напряжении.

Передача сигнала и управление:Устройство, используемое для управления основной линией электропитания, в сочетании с другими элементами управления выводит сигналы передачи и управления в систему управления для реализации более сложных функций управления и логических операций.

Область применения

Industrial production process: Они используются для управления производственной линией, включая запуск и остановку двигателей, таких как конвейеры, рабочие машины и упаковочные машины, для обеспечения нормального хода производственного процесса.

Building automation:они используются для управления электропитанием систем освещения, систем кондиционирования и лифтовых систем для повышения эффективности использования энергии и уровня управления, а также обеспечения управления зданием.

Распределение мощности:используются для контроля включения и отключения электропитания для обеспечения безопасности и устойчивости электросети;

Кроме того, их также можно использовать в водоподготовке, горнодобывающей, транспортной и других отраслях промышленности для управления работой различных систем и оборудования.
