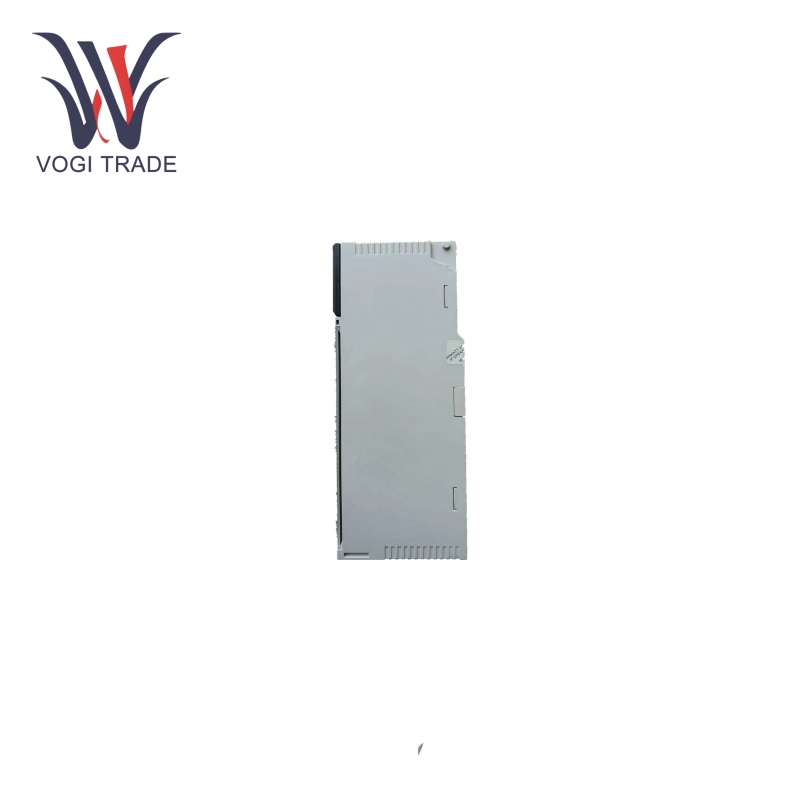

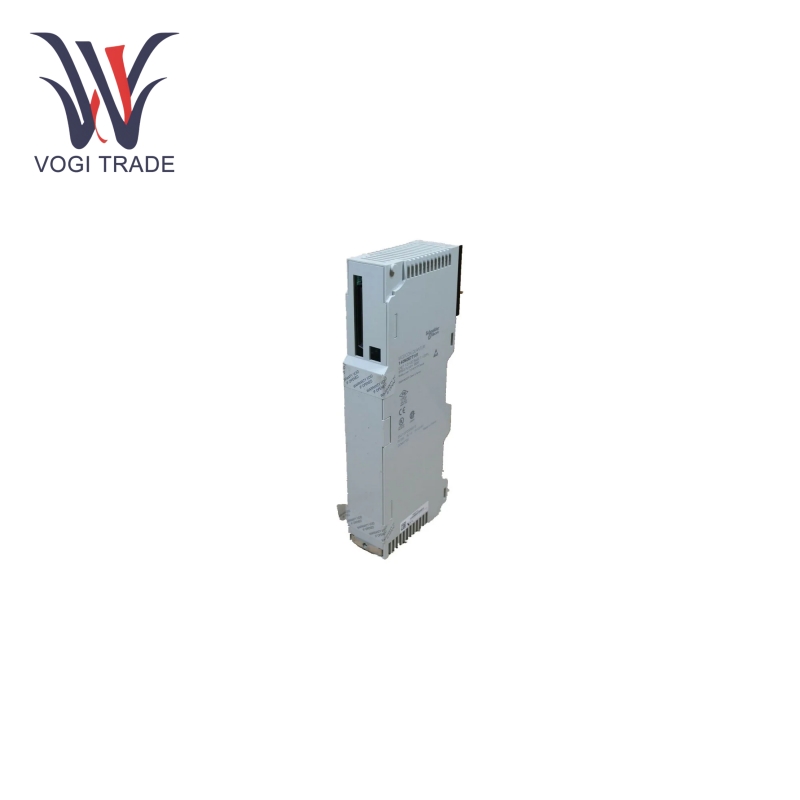

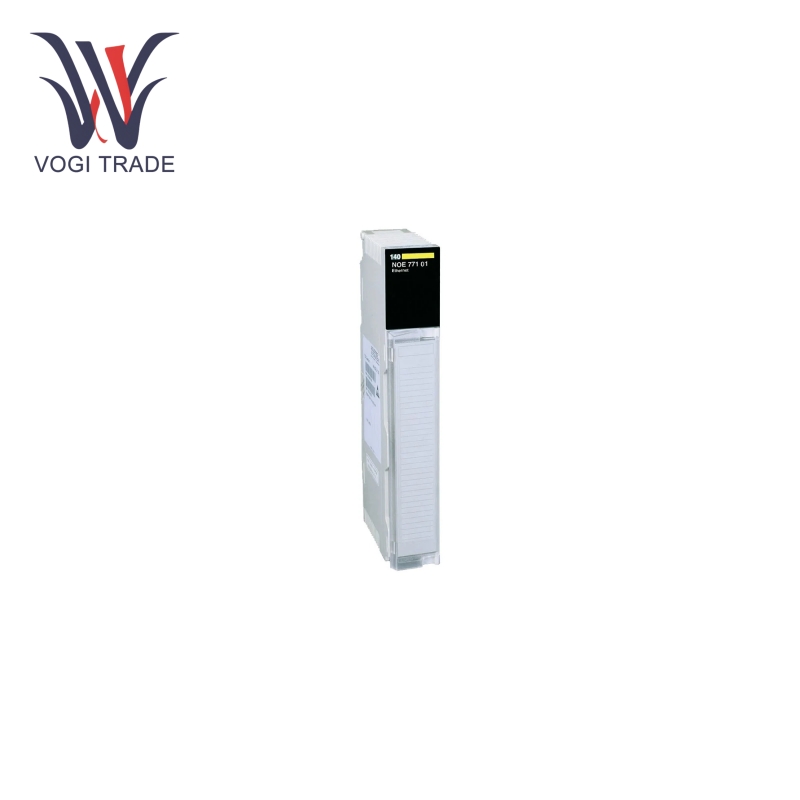

Шнайдер 140NOE77101

Коммуникационный порт:Schneider 140NOE77101 оснащен портом для витой пары RJ45 10 Base-T/100 BaseTX и оптоволоконным портом MT/RJ 100 Base-FX для адаптации к различным специфическим требованиям обоих концов Ethernet, что упрощает его подключены к различным сетевым инфраструктурам.

Скорость передачи:ПЛК Modicon Quantum работает со скоростью передачи 10/100 Мбит/с и может плавно и эффективно взаимодействовать с другими устройствами через Ethernet, сводя к минимуму задержки связи для приложений мониторинга и управления в реальном времени.

Источник питания:Большая часть питания 140NOE77101 поступает от источника питания стойки с максимальным током 750 мА при 5 В постоянного тока; эта конструкция учитывает соответствие стандартному источнику питания системы Modicon Quantum, что упрощает управление ее установкой и интеграцией.

Светодиодные индикаторы:Модуль оснащен несколькими светодиодными индикаторами для облегчения наблюдения за состоянием модуля; Строгие индикаторы включают светодиоды активности передачи/приема (TXA CT/RX ACT), рабочего состояния стойки (ACTIVE), состояния сетевой активности (LINK), состояния готовности модуля (READY), полнодуплексного режима (F DUPLEX), состояния сети Ethernet. (RUN), ошибка модуля Ethernet (FAULT), режим загрузки (KERNEL), обнаружение коллизий (COLL) и индикация скорости передачи данных (10 МБ/100 МБ). Эти светодиодные индикаторы быстро и легко передают информацию о рабочем состоянии модуля, облегчая поиск неисправностей и техническое обслуживание.

Особенности продукта

Ethernet-связь:Являясь модулем Ethernet TCP/IP, он образует важное связующее звено между ПЛК серии Modicon Quantum и сетями на базе Ethernet для передачи данных между ПЛК и ПК, HMI и другими сетевыми устройствами, обеспечивая точный контроль и мониторинг промышленных процессов.

Функциональность веб-сервера:Модуль имеет встроенный веб-сервер класса B30. Он позволяет настраивать параметры модуля, проверять его состояние и просматривать различные диагностические сообщения через веб-браузер. Эти функции позволяют пользователям удаленно редактировать данные, корректировать параметры и изменять настройки, обеспечивая максимальную гибкость и удобство настройки и управления системой.

Обмен сообщениями Modbus TCP:Обмен сообщениями Modbus TCP широко используется для связи между различными устройствами в промышленной автоматизации и поддерживает обмен сообщениями TCP; следовательно, модуль будет действовать как клиент или сервер Modbus TCP, обеспечивая полную интеграцию с Modbus-совместимыми устройствами и системами, помогая легко обмениваться данными о переменных процесса, командах управления и информации о состоянии.

Диагностика и мониторинг:Используя предопределенные веб-страницы для диагностики, пользователи могут легко отслеживать, выявлять и устранять проблемы или ошибки, обнаруженные на уровне модуля и сети. Модуль также обеспечивает управление полосой пропускания, глобальные данные и функции сканирования ввода-вывода, которые необходимы для повышения производительности сети. Наряду с этой функцией имеется архитектура горячего резервирования, которая повышает надежность и доступность за счет резервного копирования в случае отказа основного модуля.

Возможность обновления прошивки:140NOE77101 позволяет обновлять программное обеспечение на месте через TCP/IP. Это позволяет пользователям выполнять простые обновления прошивки модуля; обеспечение немедленной доступности самых актуальных функций или последних исправлений без необходимости замены модуля. Это помогает сэкономить время и сделать систему более функциональной и эффективной в долгосрочной перспективе.

Промышленное применение

Включая производственные предприятия, химические перерабатывающие предприятия, а также линии по производству продуктов питания и напитков, он легко интегрирует ПЛК Modicon Quantum с другим оборудованием для автоматизации процессов для контроля и мониторинга производственных процессов, тем самым повышая производительность и обеспечивая качество продукции.

Производство и распределение электроэнергии:Этот модуль может подключать ПЛК на электростанциях к другим компонентам энергосистемы, таким как генераторы, трансформаторы и распределительные устройства. Он позволяет в режиме реального времени отслеживать параметры энергосистемы, устройства дистанционного управления и связь между различными системами управления.

Wочистка сточных вод: Текущие приложения также позволяют отслеживать и контролировать такие процессы, как фильтрация, дезинфекция и распределение. Благодаря связи ПЛК с насосами, клапанами и датчиками он обеспечивает бесперебойную связь, обеспечивая эффективную работу этих процессов и даже обеспечивая безопасную и чистую воду.

Автоматизация зданий:В сочетании с управлением зданием оно объединяет различные подсистемы в единое целое, включая управление HVAC, освещением и контролем доступа. Оно обеспечивает централизованный мониторинг и контроль систем здания, повышая энергоэффективность и комфорт жильцов.
