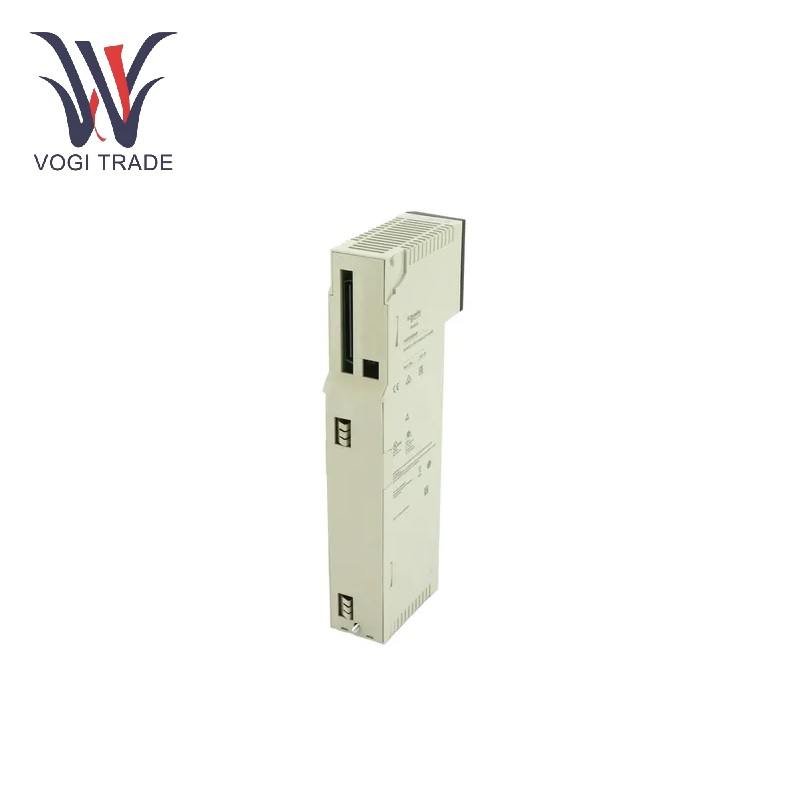

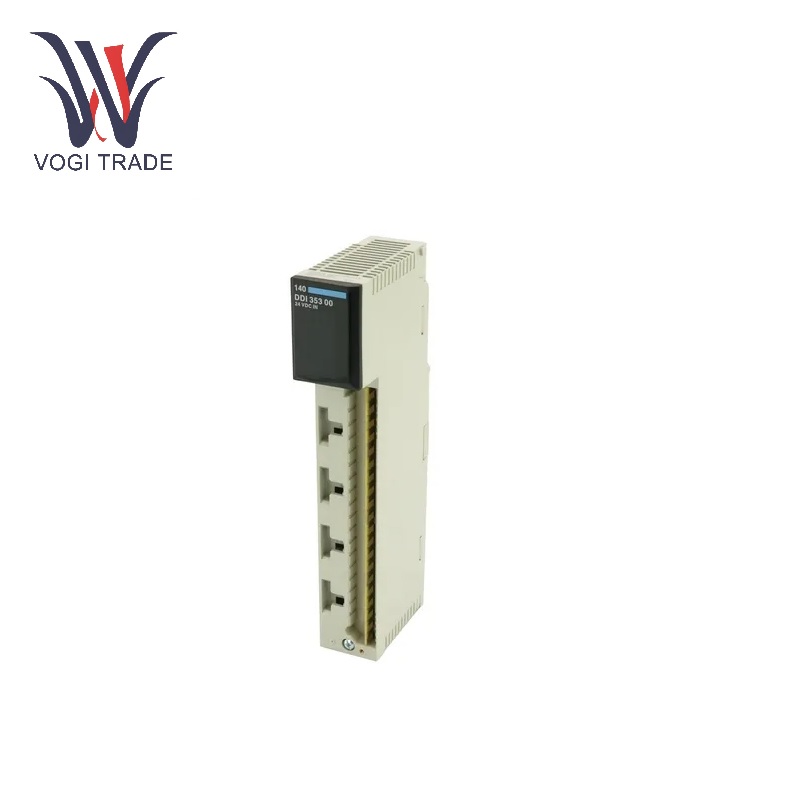

Шнайдер 140DDI35300

Спецификация

Точки входа и группировка каналов:Schneider 140DDI35300 имеет 32 точки входа, разделенные на 4 группы, каждая из которых содержит 8 входных каналов. Этот метод группировки облегчает управление и дифференциацию сигналов разных типов или из разных областей.

Входное напряжение:При напряжении 24 В и диапазоне рабочего напряжения от 5 до 30 В постоянного тока в положении «ВКЛ» показания входного напряжения должны находиться в пределах от -3 до 5 В постоянного тока в выключенном состоянии.

Входной ток:Schneider 140DDI35300 имеет минимальный входной ток 2,0 мА и максимальный 0,5 мА.

Время ответа:Время реакции между функциями включения и выключения составляет 1 миллисекунду. Это помогает фиксировать изменения входного сигнала в изменениях шины в реальном времени за более короткое время, что повышает производительность в реальном времени и точность управления всей системой управления. .

Потребляемая мощность:Потребляемая мощность модуля составляет 1,7 Вт, а каждый используемый вход увеличивает ее на 0,36 Вт.

Ток шины:Schneider 140DDI35300 потребляет ток шины 330 мА для связи со всеми остальными устройствами в системе.

AТребования к оформлению:Требование двух входных слов для адресации обеспечивает эффективное и точное определение местоположения при идентификации входных сигналов при программировании ПЛК.

Входная логика:Схемы положительного логического входа и стоковой логики

Функции

OКонфигурация и модификация nline:Поскольку в Schneider 140DDI35300 предусмотрена функция онлайн-конфигурирования, которая позволяет гибко изменять настройки параметров модуля во время работы системы, это позволяет инженерам изменять входные данные, такие как время фильтрации входного сигнала, включение или выключение диагностические функции и т. д. во время работы системы, что значительно повышает гибкость и ремонтопригодность системы.

Групповая изоляция:Schneider 140DDI35300 использует метод групповой изоляции для предотвращения помех от входных сигналов различных других групп и повышает стабильность и надежность системы, особенно в сложных условиях окружающей среды, существующих на предприятии, тем самым обеспечивая точную передачу и нормальное срабатывание компонентов системы.

Точное получение сигнала:Быстрое время отклика в 1 миллисекунду и стабилизация входного напряжения гарантируют более точный сбор сигналов и более быструю реакцию на входные сигналы, тем самым повышая точность управления и качество продукции в производственных процессах, а также сокращая производственные потери, связанные с получением изображений.

Конструкция с низким энергопотреблением:Низкое энергопотребление Schneider 140DDI35300 обеспечивает большую надежность. Меньшее энергопотребление приводит к меньшему выделению тепла и, таким образом, снижает вероятность повреждения внутренних компонентов модуля. В любой системе непрерывной промышленной автоматизации, такой как химическое производство, энергетика и другие области, бесперебойная работа модулей в любое время является тем, что гарантирует безопасность и непрерывность производственного процесса. Конструкция Schneider 140DDI35300 с низким энергопотреблением обеспечивает длительную стабильную работу в суровых полях, сокращает время простоев, вызванных сбоями модулей, и повышает надежность всей производственной системы.

Приложение

Производство энергии:Крупная тепловая электростанция использует модуль Schneider 140DDI35300, который является частью системы мониторинга генераторных установок. Модуль собирает разнообразные сигналы датчиков генераторных установок. Помимо прочего, он включает в себя аналоговые сигналы от датчиков температуры масла, датчиков температуры воды и датчиков давления, которые контролируют сигналы состояния коммутационных устройств, таких как автоматические выключатели и рубильники. Собранные сигналы передаются в систему управления, где оператор контролирует рабочие параметры и состояние генераторной установки в режиме реального времени в центральной диспетчерской.

Интеллектуальное здание:В современном коммерческом офисном здании модуль Schneider 140DDI35300 используется для системы автоматизации здания. Schneider 140DDI35300 собирает сигналы внутренних и наружных датчиков температуры и датчиков влажности в системе кондиционирования, рабочего состояния вентилятора системы вентиляции, сигналы, полученные от человеческого тела, а также сигналы датчиков интенсивности освещения системы освещения и другие. Обрабатывая эту информацию в управляемые сигналы, система управления может обеспечить интеллектуальное регулирование и поддержание температуры и влажности в помещении в комфортных климатических условиях, автоматически регулируя холодопроизводительность и скорость воздушного потока кондиционера в зависимости от температуры внутри и снаружи, а также путем управления деятельностью человека по включению освещения и регулированию его яркости в зависимости от интенсивности освещения и проделанной работы.

Производство автомобилей:В крупной автомобильной компании модуль Schneider 140DDI35300 помогает построить систему автоматического управления кузовным цехом. На производственной линии этого цеха установлено большое количество роботов для сварки, погрузочно-разгрузочных и других работ, а также несколько конвейерных линий и многочисленных приспособлений. Управляемая через Schneider 140DDI35300, система управления может видеть и слышать все сигналы рабочего состояния от каждого робота (сигнал готовности робота, сигнал тревоги о неисправности и т. д.), а также все сигналы от запуска и остановки двигателя конвейерной линии, а также определения и освобождения позиций. приспособления.Максимизация выпуска продукции.
