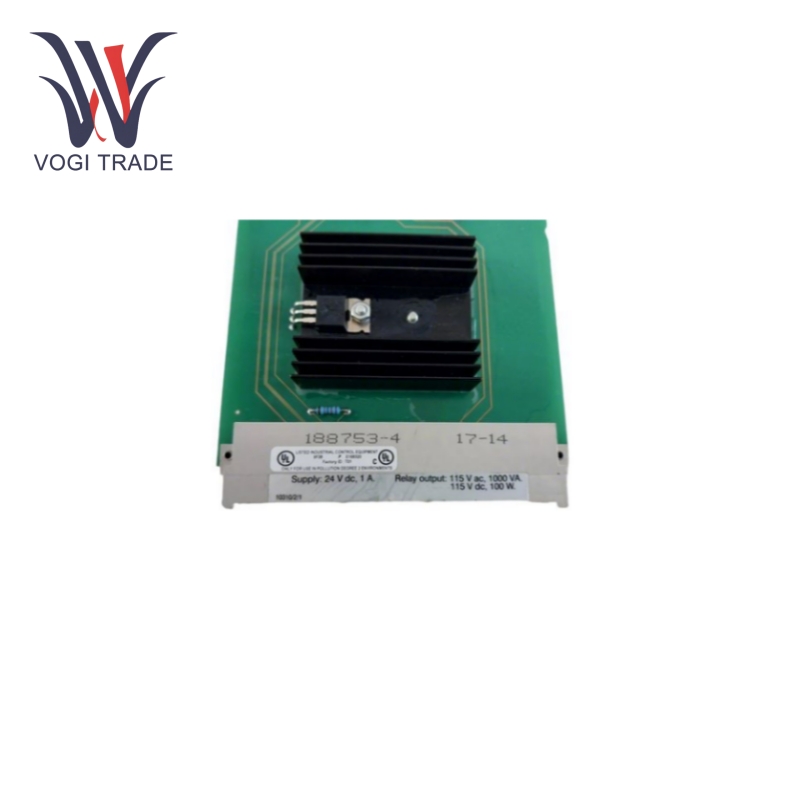

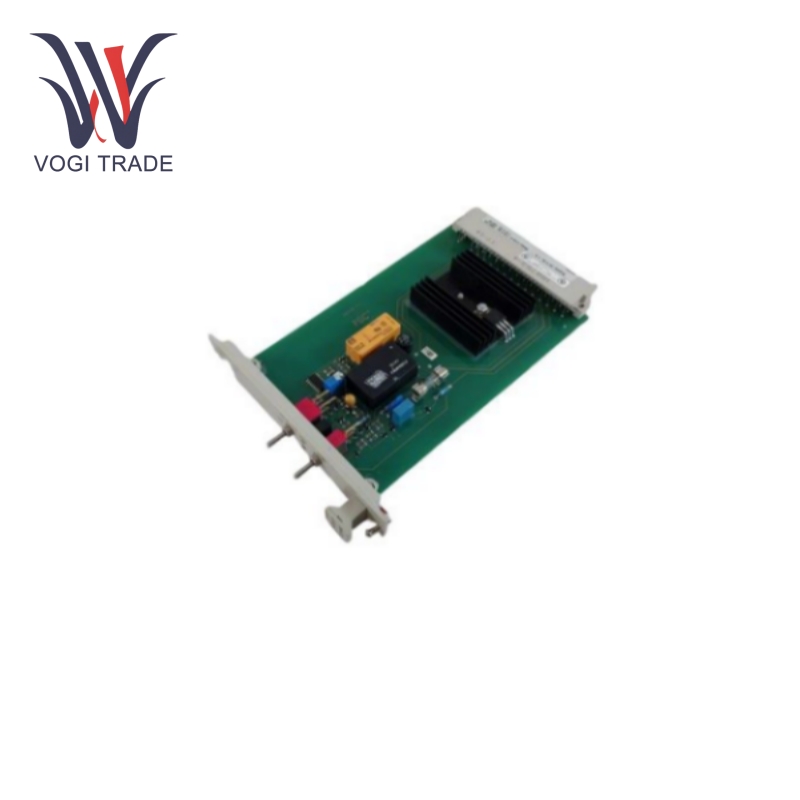

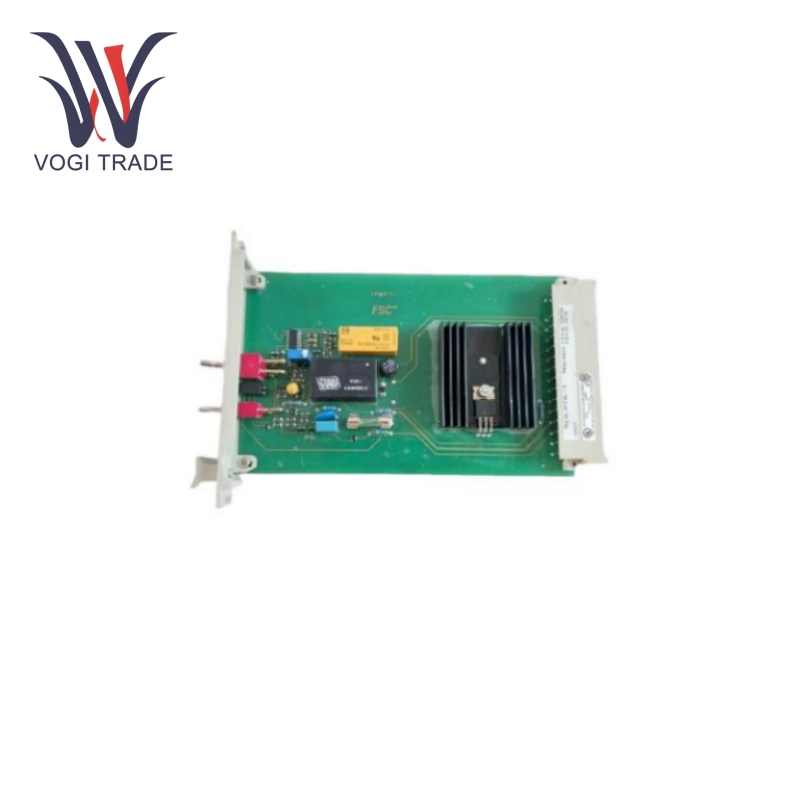

Ханивелл 10310/2/1

Электроснабжение: Напряжение питания постоянного тока — не более 30 В постоянного тока: Напряжение питания не должно превышать 24 В постоянного тока. Ток питания не должен превышать 60 мА.

Комбинации входного напряжения и тока: имеется два входных напряжения: 24 В и 110 В. Для 24 В диапазон входного напряжения составляет от 18 до 70 В постоянного тока, а входной ток составляет 1,1 мА при 24 В постоянного тока. Для 110 В диапазон входного напряжения составляет от 40 до 130 В постоянного тока, а входной ток составляет 2,5 мА при 110 В постоянного тока.

Параметры заземления: Напряжение заземления составляет -12 В постоянного тока, без замыкания на землю, а настройка замыкания на землю составляет от 30 В до +125 В постоянного тока. Максимальный ток заземления можно установить в диапазоне 5,5 мА (±1 мА) или 25,0 мА (±5 мА).

Контактный выход: Максимальное выходное напряжение — 115 В постоянного тока, максимальный выходной ток — 2 А.

Контакты реле: Начальное сопротивление контакта составляет 30 МОм; Максимальный ток 5 А; Максимальное коммутируемое напряжение составляет 250 В постоянного тока/250 В переменного тока; Максимальная коммутационная нагрузка составляет 100 Вт/1000 ВА. Ожидаемый электрический срок службы — 100 000 коммутационных операций, ожидаемый механический срок службы — 200 000 000 коммутационных операций.

Функция

Контроль утечки на землю: HONEYWELL 10310/2/1 может обнаруживать замыкания на землю при напряжении 24 В постоянного тока, 48 В постоянного тока, 60 В постоянного тока или 110 В постоянного тока в системе, тем самым успешно обнаруживая опасности поражения электрическим током.

Контроль заземления: Постоянный или прерывистый контроль заземления. В прерывистом режиме пользователь может установить частоту 1 Гц или 0,25 Гц, при этом для визуального контроля зеленый светодиод режима на передней панели модуля будет мигать с выбранной частотой. Это позволяет легко визуально подтвердить, что мониторинг продолжается.

Самотестирование: Может запускаться вручную или запускаться по входу или цепи обратной связи (RST 24 и RST 110) для самотестирования. Это надежно проверяет целостность функции и повышает надежность всей системы. Сброс: вручную или путем подачи высокого сигнала на RST 24 или RST 110 обеспечивает гибкость в работе и обслуживании системы.

Тестовая функция: Устройство способно самопроверить собственное заземление с помощью резистора 1,5 кОм или резистора от земли до контакта 2, быстро проверяя целостность цепи обнаружения.

Области применения

Промышленная автоматизация: В различных системах промышленной автоматизации, например, на производственных предприятиях, используется в качестве устройства контроля и безопасности; его основные функции включают исследование и управление электробезопасностью оборудования и распределительных систем. Обнаружение утечки на землю в источниках питания постоянного тока помогает предотвратить несчастные случаи с электрическим током и повреждение оборудования, обеспечивая бесперебойную работу процессов.

Распределение мощности: В распределительной сети, особенно в системах постоянного тока, 10310/2/1 особенно используется для контроля состояния изоляции системы. Устройство быстро определяет любые внутренние замыкания на землю и сигнализирует оператору, чтобы он предупредил их, чтобы можно было оперативно провести техническое обслуживание, сводя к минимуму возможность сбоев электропитания или электрических пожаров.

Телекоммуникации: На базовых станциях телекоммуникаций и в центрах обработки данных, где надежность электропитания имеет решающее значение, продукт контролирует утечку на землю в системах питания постоянного тока. Это, в свою очередь, защищает чувствительное электронное оборудование от электрических неисправностей и обеспечивает бесперебойную работу служб связи.

Системы возобновляемой энергии: На солнечных и ветряных электростанциях HONEYWELL 10310/2/1 можно использовать для мониторинга систем производства и распределения электроэнергии постоянного тока. Это помогает повысить надежность и безопасность производства возобновляемой энергии и интеграции сети за счет быстрого обнаружения замыканий на землю.
