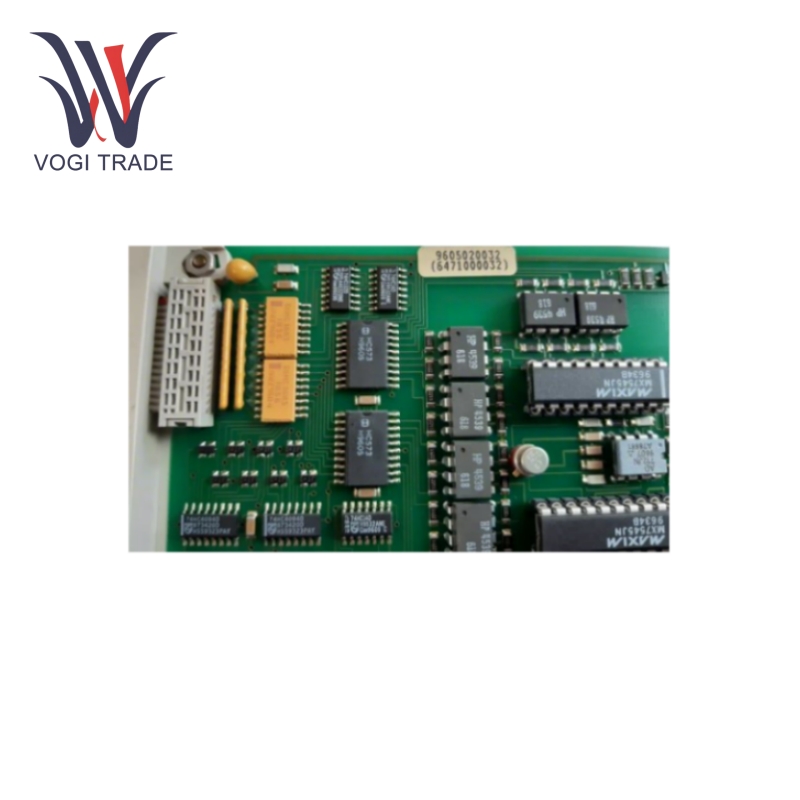

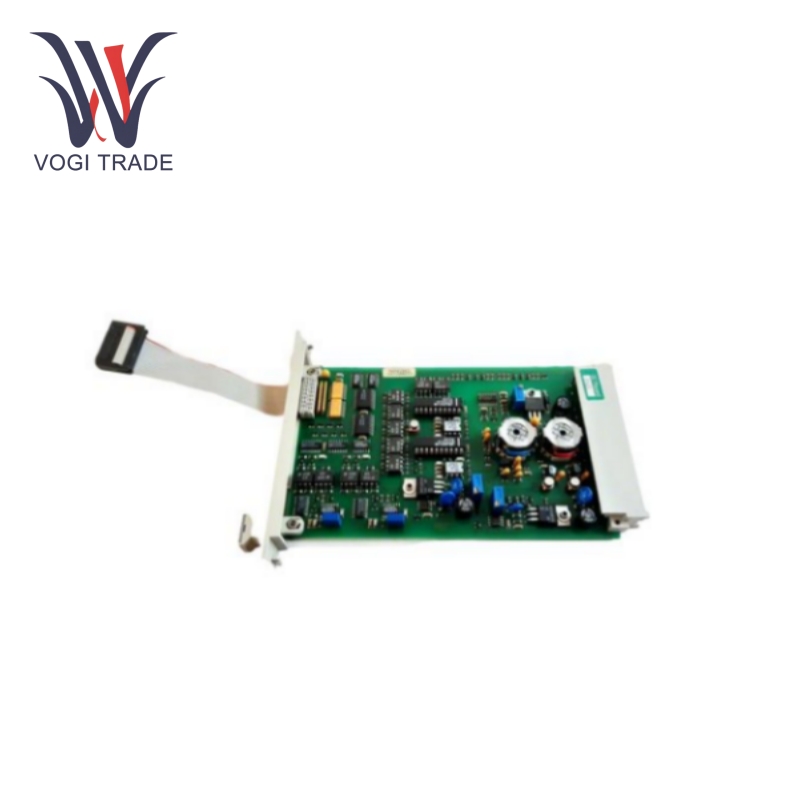

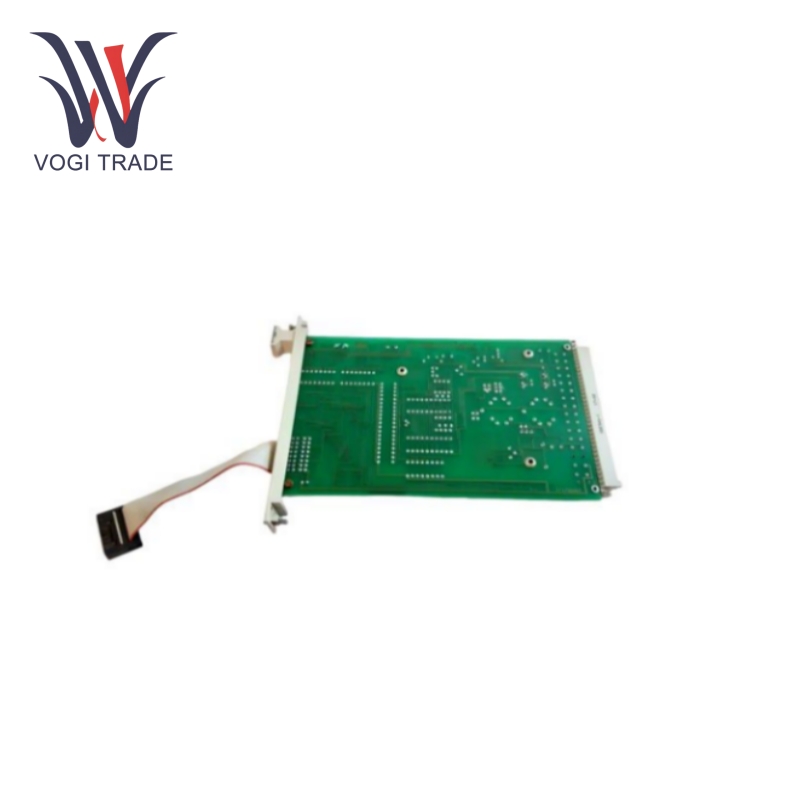

Ханивелл 10205/2/1

Параметры использования

HONEYWELL 10205/2/1 — это отказоустойчивый модуль аналогового вывода с четкими параметрами использования; он должен быть подключен к источнику питания 5 В постоянного тока с максимальным током 30 мА и источнику питания 24 В постоянного тока с максимальным током 65 мА, причем для каждого активного выхода требуется дополнительно 30 мА. Он состоит из двух выходных каналов, полностью изолированных от напряжения питания, а выводы 0V1 и 0V2 соединены между собой. Его можно настроить на выходной сигнал 0–20 мА или 4–20 мА, каждый выходной канал оснащен 12-битным цифро-аналоговым преобразователем. Ток отключения составляет менее 0,05 мА. При питании от контура (активном) максимальное сопротивление контура устанавливается равным 1 кОм, а максимальное выходное напряжение составляет 30 В постоянного тока. Пассивный внешний источник питания обеспечивает максимальное напряжение 40 В постоянного тока с минимальным падением напряжения 7,5 В. Максимальный ток составляет 0,5 мА при входном токе WDG.

PОсобенности продукта

КалифорнияБезопасный режим безопасности:Модуль включает в себя функцию отказоустойчивости для настройки времени безопасности процесса. Правильное выходное значение аналоговых выходов (текущее значение ± 5%) контролируется для определения возможности отключения питания и перекрестных помех между аналоговыми выходами. Кроме того, каждый аналоговый выход оснащен вспомогательным устройством отключения, позволяющим сторожевому устройству и/или процессору отключать выход независимо от приложенного значения. Хотя эта функция, возможно, обсуждалась где-то еще, она, несомненно, повышает надежность и безопасность процессов в критически важных приложениях.

Управление аналоговым выходом:Благодаря двум выходным каналам 0(4)–20 мА доступны высокоточные аналоговые сигналы для управления внешними устройствами или процессами в различных ситуациях. 12-битные цифро-аналоговые преобразователи на выходах обеспечивают высокую точность и разрешение, позволяя точно регулировать расход, давление, температуру или скорость в промышленных процессах.

Калибровка и мониторинг:Модуль оснащен потенциометрами P2 и P3 для калибровки. Его можно откалибровать с помощью опции калибровки в программе «Просмотр состояния системы и процессов FSC» вместе с модулем расширения, плоским кабелем расширения и мультиметром. Кроме того, в каждый выходной канал включен аналого-цифровой преобразователь, который позволяет удобно контролировать выходной ток, обеспечивая обратную связь для углубленной диагностики системы и обеспечивая идеальную точность ее рабочего контура управления.

Совместимость и интеграция:Модуль 10205/2/1 является частью семейства продуктов Honeywell и полностью совместим с другими контроллерами Honeywell, модулями ввода-вывода и прикладным программным обеспечением. Его интеграция с существующими системами РСУ Honeywell очень проста, что обеспечивает бесперебойную связь и координацию процессов в системе автоматизации.

Область применения

HONEYWELL 10205/2/1 может широко использоваться во многих отраслях промышленности. В сфере управления технологическими процессами он управляет клапанами, приводами или любым другим полевым оборудованием на химических заводах, нефтеперерабатывающих заводах и фармацевтических заводах, где точный контроль условий процесса имеет решающее значение для качества продукции и эффективности производства. Примером его применения может быть регулирование потока химических веществ в процессе реакции или контроль давления в трубопроводной системе. В области производства электроэнергии модуль может управлять током возбуждения генератора, скоростью турбины или расходом охлаждающей воды, тем самым помогая улучшить стабильность работы и эффективность завода. В области автоматизации зданий его можно использовать для управления работой систем отопления, вентиляции и кондиционирования воздуха (отопление, вентиляция и кондиционирование воздуха); он может автоматически регулировать поток воздуха и температуру в здании, чтобы поддерживать комфортную среду в помещении и экономить энергию.
