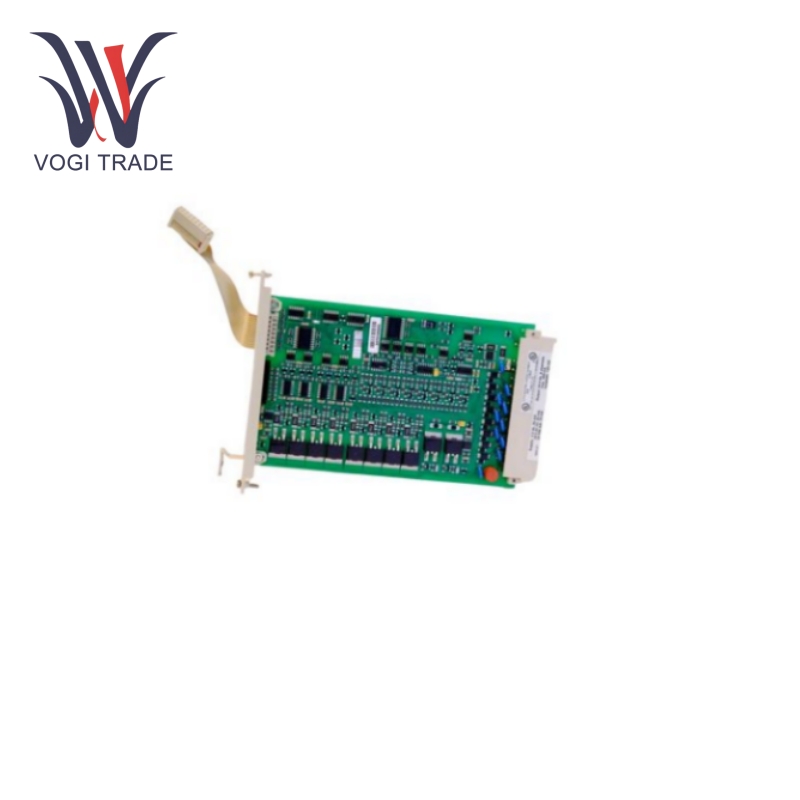

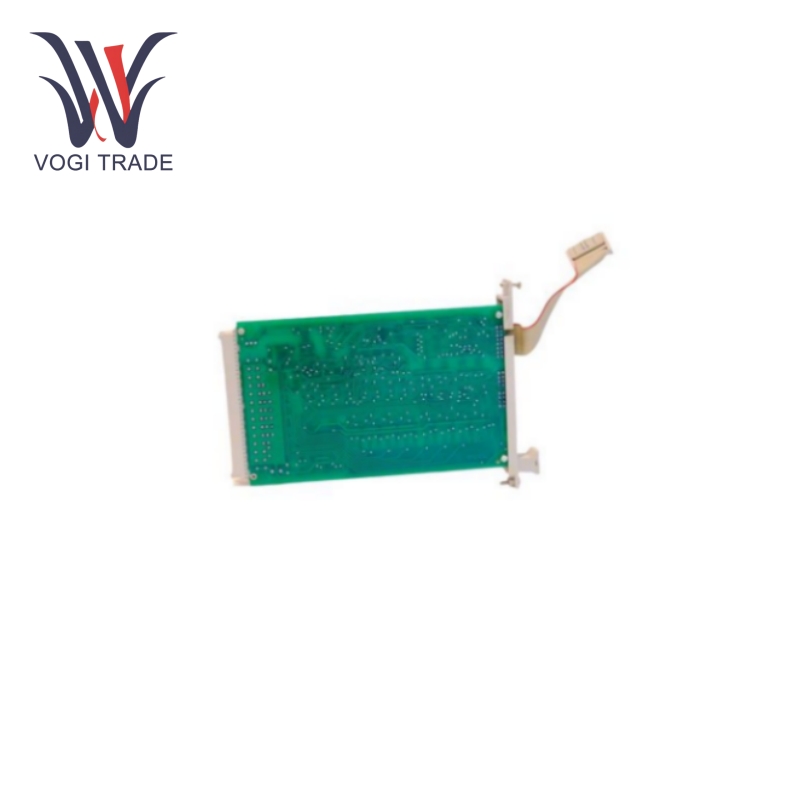

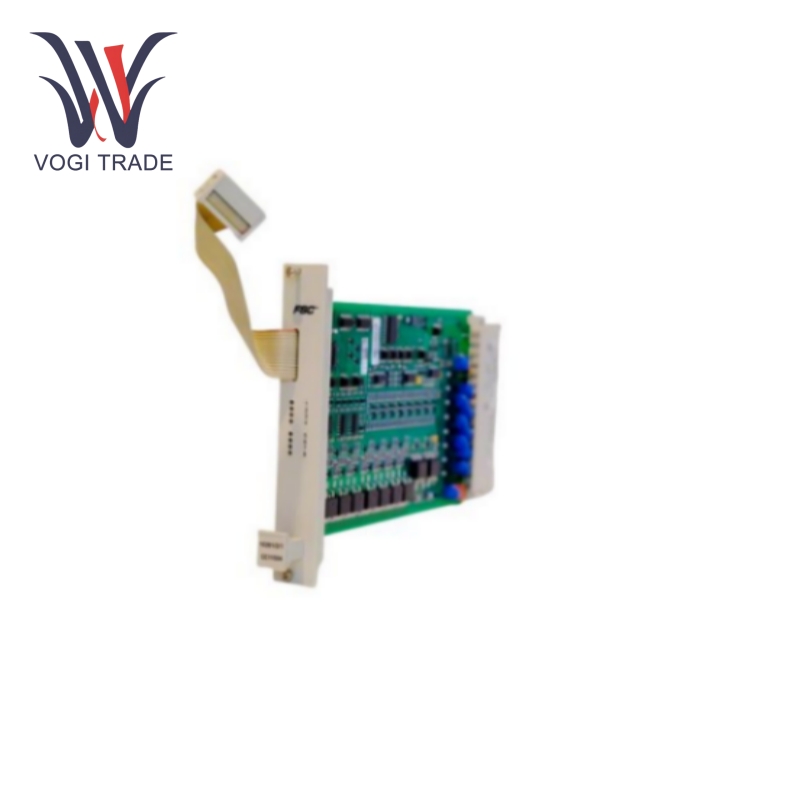

Ханивелл 10201/2/1

Параметры использования

Требования к питанию:Honeywell 10201/2/1 должен иметь источник питания 5 В постоянного тока с минимальным током 25 мА; кроме того, без выходной нагрузки требуются внутренний источник питания 24 В постоянного тока (25 мА) и внешний источник питания 24 В постоянного тока (70 мА). Конструкция нескольких источников питания обеспечит стабильную работу различных материалов внутри модуля.

Выходные каналы:Имеется восемь выходных каналов, каждый из которых рассчитан на 24 В постоянного тока, 550 мА. Каждый канал управляет резистивными нагрузками (например, лампами) или индуктивными нагрузками (например, соленоидами) с довольно высокой эффективностью. Для индуктивных нагрузок каждый выход имеет встроенный подавляющий диод для предотвращения отказа цепи.

Выходные характеристики:Выход представляет собой полупроводниковый источник питания 24 В постоянного тока, который допускает короткие замыкания и обеспечивает надежное выходное питание для различных подключенных устройств. Максимальная нагрузка лампы составляет 120 мА (2,9 Вт), а максимально допустимая емкость нагрузки — 1 мкФ. Падение напряжения намного меньше 2,0 В постоянного тока при токе 500 мА, ток отключения — 0,1 мА, ток сторожевого таймера — 8 мА.

PОсобенности продукта

Функция безопасности:Все выходные каналы модуля и их подавляющие диоды были полностью протестированы для всех возможных отказоустойчивых приложений.

Возможность обесточивания выхода будет проверена:возможности комбинации обесточивания со вторичными устройствами, перекрестные помехи между выходами и функция подавляющего диода в течение сконфигурированного времени безопасности процесса. Они обеспечивают блокировку и безопасность системы в случае нештатных ситуаций, снижая вероятность несчастных случаев и повреждения оборудования.

Выход сигнала и управление:Система имеет восемь выходных каналов, способных предоставлять цифровые выходные сигналы в реальном времени для управления любым внешним устройством или компонентом, например двигателями, клапанами и реле. Каналы спроектированы так, чтобы быть устойчивыми к короткому замыканию, что обеспечивает защиту от короткого замыкания для них самих и любого подключенного оборудования, тем самым повышая стабильность и долговечность системы.

Совместимость и интеграция:Модуль Honeywell 10201/2/1 является модульной установкой, поэтому интеграция модуля Honeywell 10201/2/1 обеспечивает идеальную совместимость с другими контроллерами, датчиками и программным обеспечением Honeywell. Таким образом, он легко совместим с существующей системой автоматизации, а соответствующий обмен информацией и выполнение между различными компонентами осуществляются для достижения полного контроля и мониторинга производственного процесса.

Область применения

Промышленная автоматизация: Honeywell 10201/2/1 широко используется в различных аспектах промышленной автоматизации; контролировать производство, транспортировку, пищевую и фармацевтическую промышленность. Он используется для управления производственными процессами, такими как смесители, конвейеры и упаковочные станции, повышения эффективности производства и качества продукции.

Управление процессом:В системе управления технологическим процессом клапаны, насосы и другие исполнительные механизмы регулируют расход, давление и температуру продукта в процессе, чтобы обеспечить стабильность и надежность параметров.

Система безопасности: При эксплуатации Honeywell 10201/2/1 возникает неисправность в области критически важных для безопасности систем, включая системы аварийного отключения и системы противопожарной защиты. В аварийной ситуации он может отключить электропитание или запустить соответствующее защитное устройство, чтобы избежать потери безопасности персонала и оборудования.
