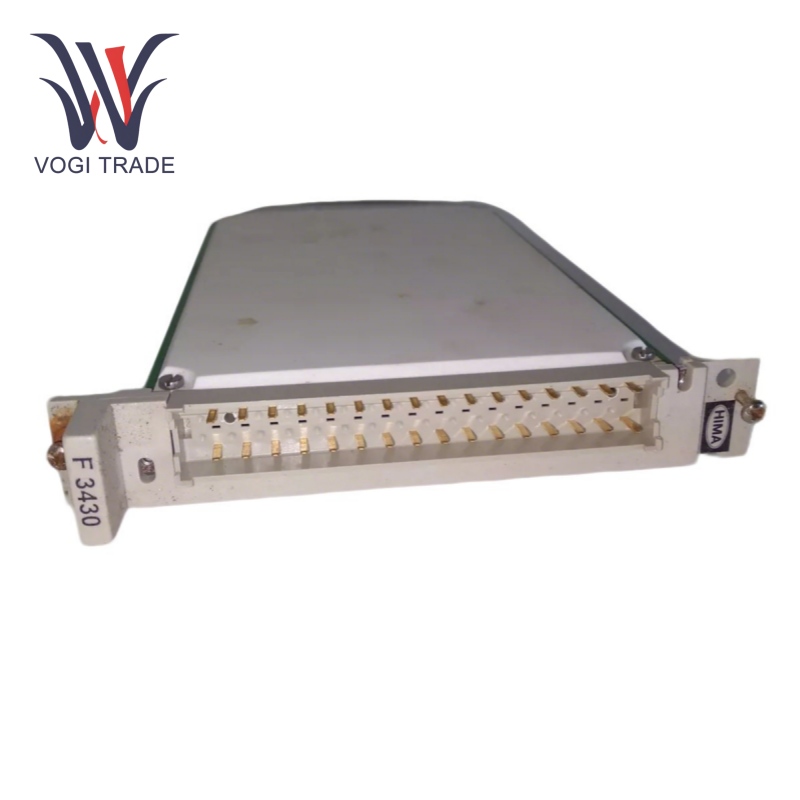

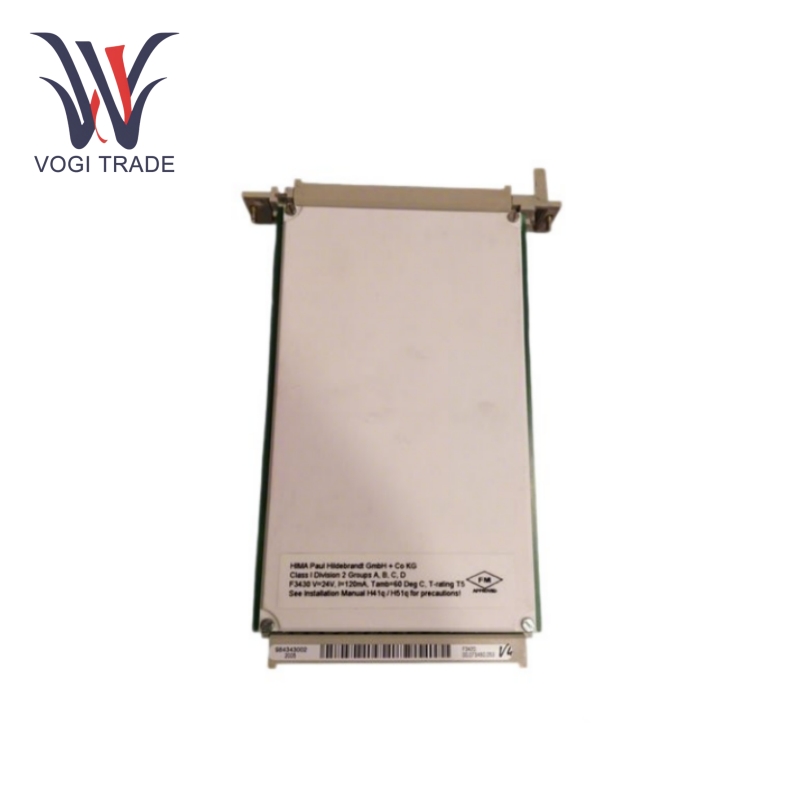

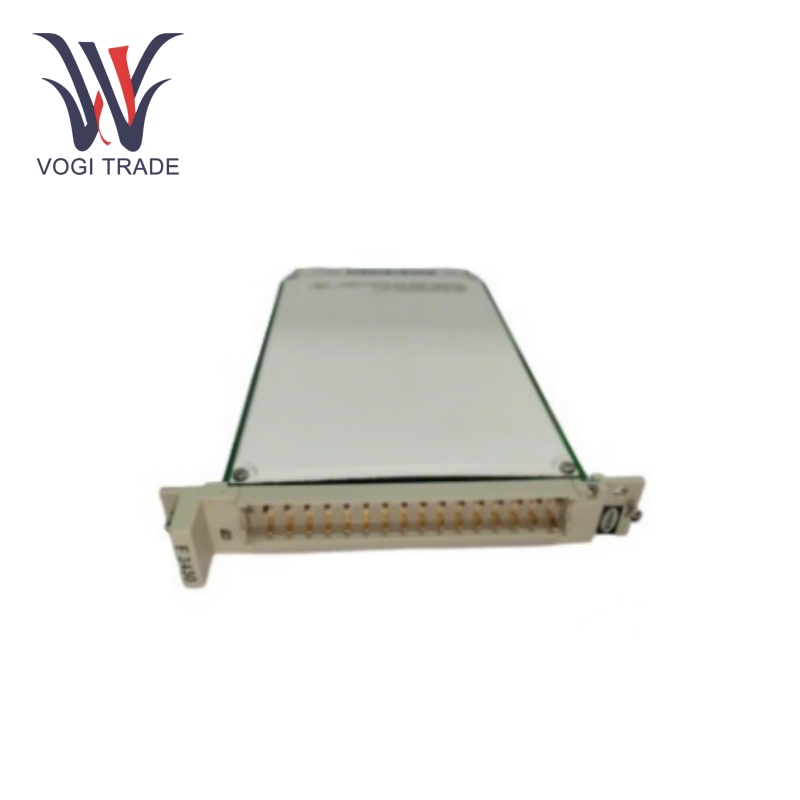

ХИМА F3430

Обзор продукта: HIMA F3430 — это высокопроизводительный, стабильный и надежный продукт промышленной автоматизации, который может обеспечить эффективные и безопасные решения по выходному управлению для различных сценариев применения.

Высокая надежность: Он может стабильно работать в различных суровых промышленных условиях, обеспечивая надежные выходные сигналы для систем автоматизации и контроля безопасности. Это делает его надежным выбором для отраслей, требующих высокого уровня безопасности и стабильности, таких как нефтегазовая, химическая, энергетическая и производственная отрасли.

Характеристики источника питания: Блок питания 5 В постоянного тока F3430 уже установлен как часть крейта, что устраняет необходимость в отдельной проводке. Питание постоянного тока 5 В необходимо для ЦП, управления интерфейсом и модулей ввода-вывода. Он генерируется тактируемым модулем питания 24 В постоянного тока/5 В постоянного тока с обозначением F7130A. Выходное напряжение 5 В постоянного тока модуля питания (для ЦП, ввода-вывода и интерфейсов) контролируется на центральном блоке для проверки напряжения и обнаружения неисправностей. В случае неисправного модуля питания операционная система передает эту информацию программе пользователя через системную переменную.

Конфигурация процессора: F3430 оснащен двумя микропроцессорами с тактовой синхронизацией. Каждый микропроцессор имеет собственную память. Один процессор работает с реальными данными и программами, а другой — с инвертированными данными и программами. Имеется проверяемый аппаратный компаратор для всех внешних доступов обоих микропроцессоров. В случае неисправности сторожевой таймер перейдет в безопасное состояние и будет объявлено состояние процессора F3430.

Память и общение: Он имеет флэш-СППЗУ программной памяти для операционной системы и программы пользователя, которые рассчитаны не менее на 100 000 циклов записи. В SRAM также имеется память данных. Модуль имеет 2 интерфейса RS 485 с гальванической развязкой, скорость передачи данных может быть установлена ​​на 9600 бит/с или 57600 бит/с с помощью переключателя, либо другие скорости передачи могут быть установлены программно (где значения программного обеспечения имеют приоритет).

Выходные возможности: Будучи 4-канальным релейным модулем, F3430 может работать с резистивными или индуктивными нагрузками до 500 мА (12 Вт) и подключением ламп мощностью до 4 Вт. Он имеет встроенные функции защитного отключения и безопасной изоляции. Внутреннее падение напряжения составляет макс. 2 В при нагрузке 500 мА, а допустимое сопротивление линии (вход + выход) составляет макс. 11 Ом. Отключение по пониженному напряжению происходит при 16В.

Простая интеграция и обслуживание: Модульная конструкция F3430 обеспечивает удобную интеграцию с другими устройствами и системами. В то же время его обслуживание относительно просто. Пользователи могут легко проводить диагностику неисправностей и замену модулей, сокращая затраты и время на техническое обслуживание.
