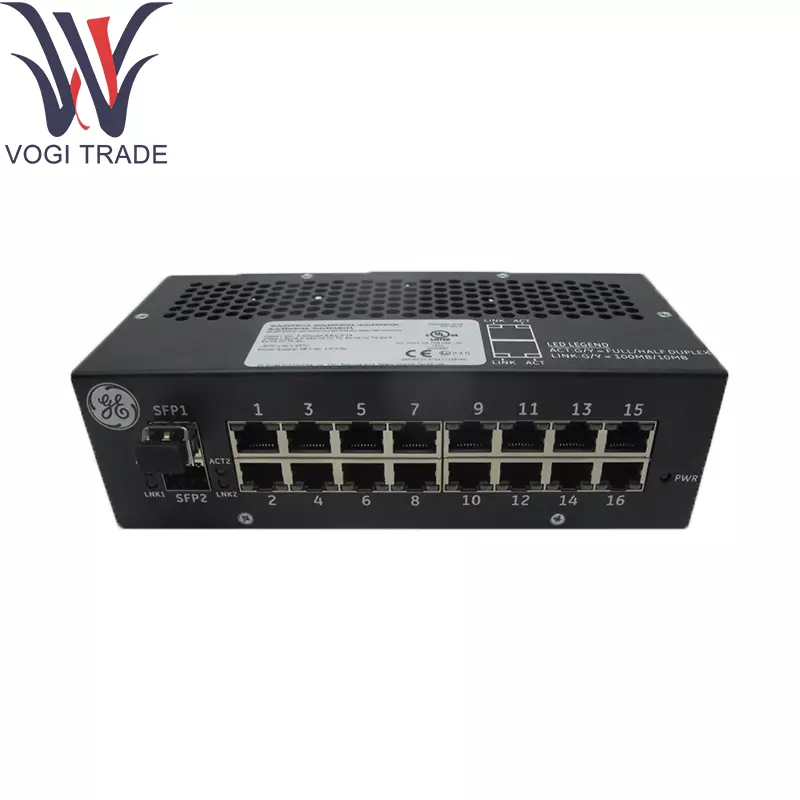

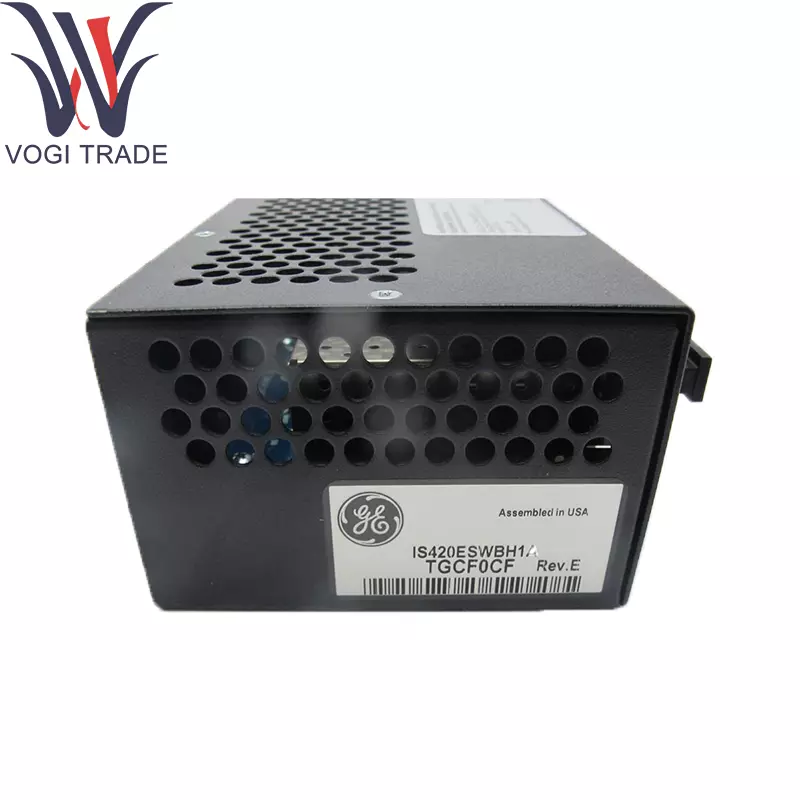

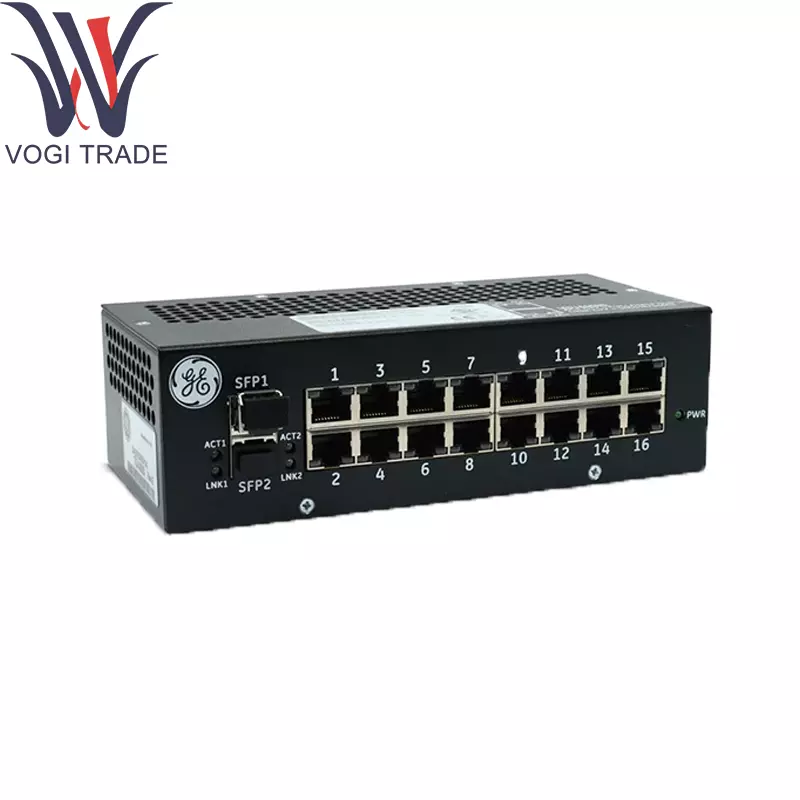

GE IS420ESWBH1A 16 портов Ethernet Ionet Switch

Технические параметры

Медные порты: 16 × 10/100Base - TX, RJ - 45

Порт -волокон: 1 × 100base - FX Multi - Mode Fiber, LC - разъем типа

GE IS420ESWBH1A Стандарты и функции:

IEEE 802.3/802.3U/802.3x Совместимость

Полный -/половина - диплексная автоматическая - отстранение, HP - MDIX Auto - Sensing

256 КБ пакетного буфера; Поддерживает до 4 K MAC -адреса

Передачи в порт: ссылка, активность, дуплекс, скорость; Статус мощности светодиод

GE IS420ESWBH1A Power:

24/28 В Вход постоянного тока, 1 макс. (Двойные входы для избыточного снабжения)

Phoenix MC 1,5/S - STF - 3,81 разъемы (2 QTY)

GE IS420ESWBH1A Экологическая и безопасность:

Работая температура: от -40 ° C до +70 ° C (от -40 ° F до +158 ° F)

Температура хранения: от -40 ° C до +85 ° C (от -40 ° F до +185 ° F)

Опасные места оценки: класс 1 Div 2 / класс 2 Зона 2 / Atex

IEEE 1613 (G3) соответствует; Конвекция - охлаждается

Кабель и монтаж:

Используйте Cat 5e UTP с разъемами 8P8C (RJ -45)

DIN -CRAIL или PANED MONTE (требуются отдельные клипы)

Функция продукта

GE IS420ESWBH1A 16 PORTS ETHERNET IONET SWITCH служит неуправляемым промышленным коммутатором Ethernet в GE Speedtronic Mark Vie/Vies Control Systems. Обеспечивает детерминированную, низкую - lAtency Packet Packet и буферизацию до шестнадцати медных портов и волоконно -восходящей линии связи, образуя основу связи Ionet между контроллерами, стойками ввода -вывода и модулями безопасности - без конфигурации доски.

Основные вспомогательные модули

Обычно интегрируется в установку Mark Vie вместе с:

GE IS420ESWBH1A Контроллеры: ЦП Mark Vie и терминальные модули для управления первичным/резервным копированием

Ввод/вывод: аналоговые и цифровые модули ввода -вывода (например, IS230TAISH2C, серия IS232TBH)

Безопасность: процессоры функциональной безопасности и удаленный ввода/вывод в архитектурах Mark Vies

Удлинительные компоненты

DIN -RAIL MONTAING CLIPS (заказ отдельно):

- 259b2451bvp1 - ESWB Long - Redage Parallel с железной дорогой

- 259B2451BVP4 - ESWB Long - Edge Perpendicular to Rail

Альтернативные варианты волокна: другие модели H - Series предлагают 0, 2 или одиночные - мода -волоконные порты

Поддержка программного обеспечения

Конфигурация: нет (полностью не управляется)

Мониторинг: только местные светодиоды

Протоколы: прозрачный слой 1/2 пересылки (без VLAN или управление)

Прошивка: фабрика - загруженная; Нет обновлений пользователей

Документация: GEI —100869 Mark Vie Industrial Ethernet/Ionet Switcheres Сводная плата и доступные руководства по систему Mark Vies
