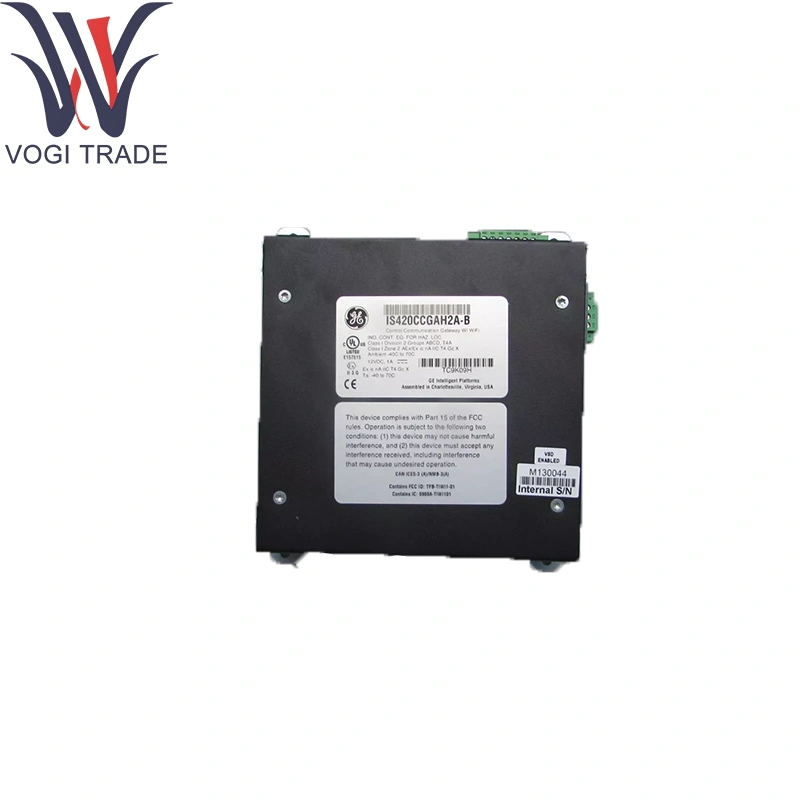

GE IS420CCGAH2A модуль управления шлюзом контроля

Технические параметры

Номер детали: IS420CCGAH2A (PCB с конформным покрытием)

Серия: Mark Vie & Vies

Описание: Шлюз по контролю (CCGA)

Пересмотр: 1 а

Операционная система: встроенный Linux

GE IS420CCGAH2A Интерфейсы:

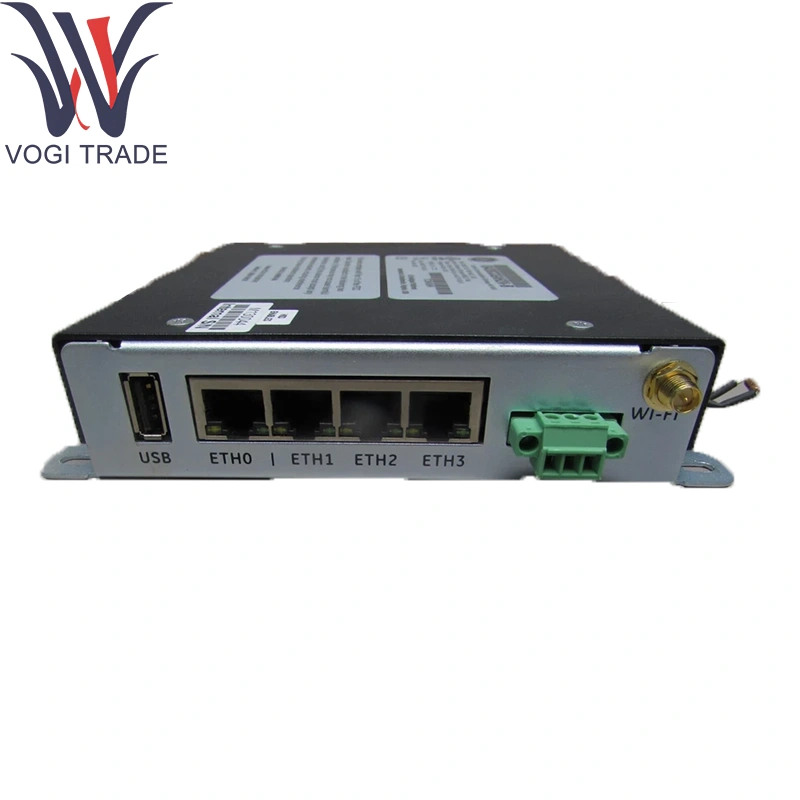

Ethernet: 4 × rj-45 портов (помеченный ETH0-ETH3)

Последовательный: 1 × RS-232 порт; 1 × RS-485 порт

USB: 1 × порт типа А

Хранение: 1 × Micro-SD-слот

Беспроводная связь: встроенный Wi-Fi с внешним антенным разъемом

Мощность: 24 В.

GE IS420CCGAH2A Рейтинги окружающей среды:

Электроника: от -30 ° C до +65 ° C (от -22 ° F до +149 ° F)

GE IS420CCGAH2A Режимы Fieldbus:

Profibus Master: от -20 ° C до +55 ° C

Canopen Master: от -20 ° C до +55 ° C

Фундамент Fieldbus Связывание устройства: от 0 ° C до +55 ° C

Хранение: от -40 ° C до +85 ° C (от -40 ° F до +185 ° F)

Влажность: до 95% RH, не конденсирование

Функция продукта

GE IS420CCGAH2A Модуль управления в качестве шлюза управления действует в качестве шлюза удаленного терминала (RTU), соединительной шины Ionet Control в различных Fieldbus/промышленных протоколах (Modbus, Profibus, Canopen, Foundation Fieldbus). Запускает Linux для управления коммуникациями, обслуживания веб-страниц статуса и данных маршрута между контроллерами, HMIS и полевыми устройствами.

Основные вспомогательные модули

Модуль контроллера UCPA: Mark Vie CPU (например, IS420UCPAH2A)

Модуль HMI: панель интерфейса оператора для локального управления/мониторинга

Терминальные блоки и расходные материалы: задняя плата за вложение

Удлинительные компоненты

Внешняя антенна: требуется для работы Wi-Fi (разъем Micro BNC)

Комплект Cellular Modem: Telit Modem и SIM -слот для удаленного соединения 3G/4G

Оборудование для установки двери: кронштейны и винты для установки CCGA на дверь корпуса

Адаптер дин-расточки: необязательно для монтажа модернизации в приборных стойках

Поддержка программного обеспечения

Инструмент конфигурации: Руководство пользователя GE Toolboxst для CCGA (GEI-100848)

Программное обеспечение управления: интегрирован с GE CONTROLST/MARCH VIES Application Suite

Настройка сети: IP Factory-Default IP на ENET0 (для контроллера) и ENET1 (для инженерной рабочей станции), настраивается через веб-интерфейс или инструмент Toolboxst

Управление прошивкой: загружаемое изображение через Toolboxst; Механизм обновления на основе Linux

Документация: Инструкции CCGA Communication Gateway (GE DOCUMTE GEK-SA-1045)
