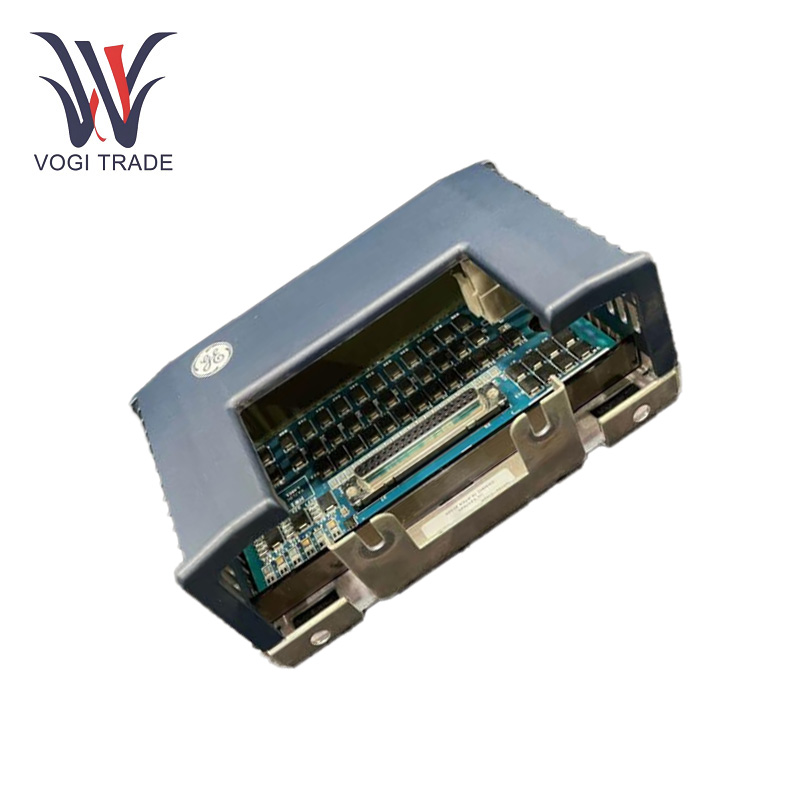

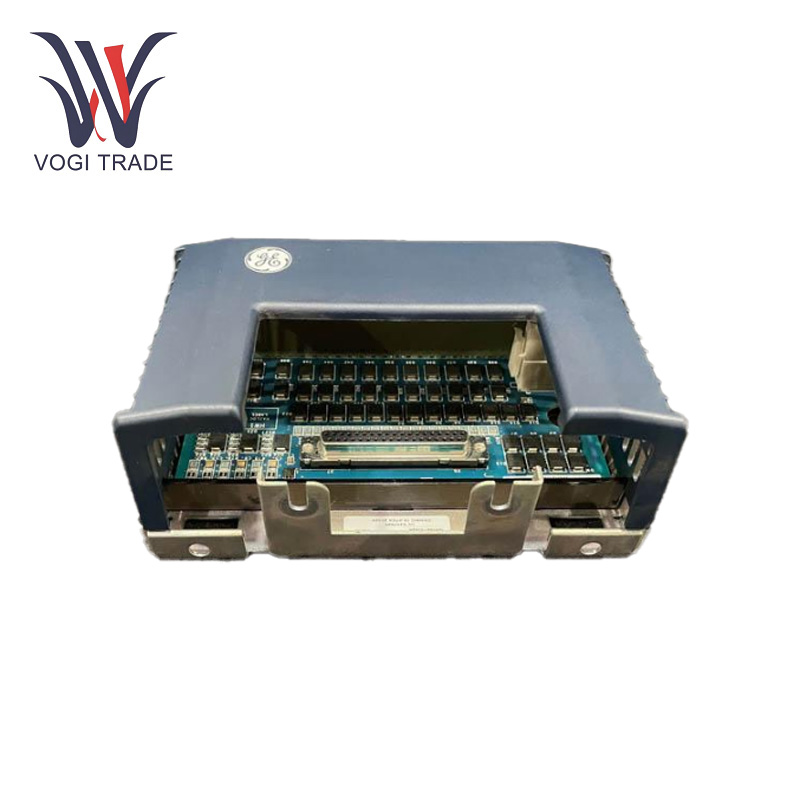

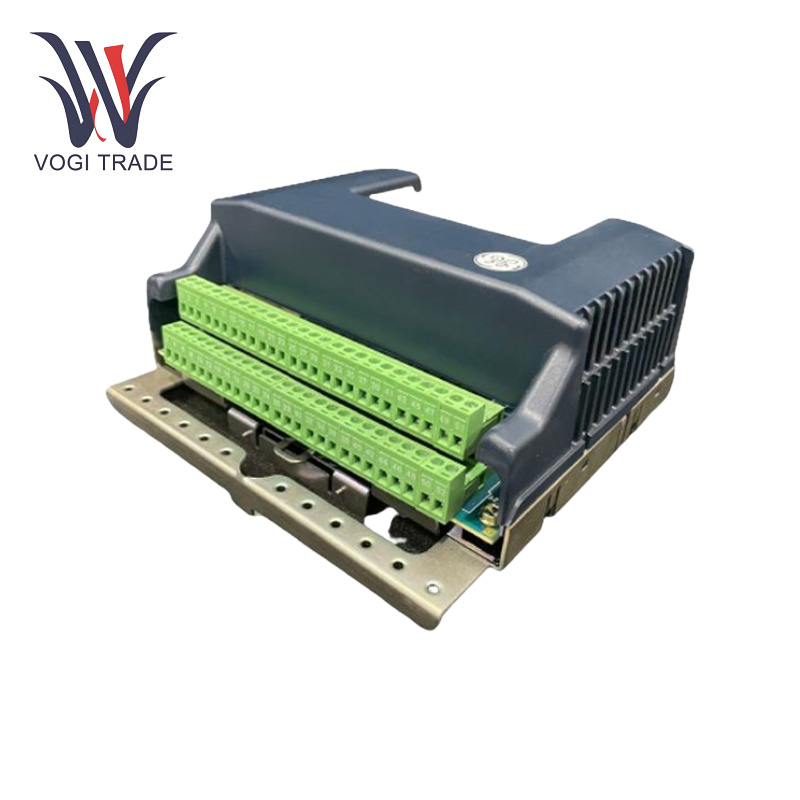

GE IS410Stais2a

Эксплуатационные параметры

Входное напряжение:24 В.

Рабочая температура:-40 ° C до +85 ° C.

Аналоговые входы:Модуль поддерживает 10 аналоговых входов, размещающих двухпроводные, трехпроводные, четырехпроводные или внешне работающие передатчики.

Аналоговые выходы:Он предоставляет 2 аналоговых выхода, настраиваемые в диапазоне от 0 до 20 мА.

Подавление шума:Как входы, так и выходы оснащены схемами подавления шума, чтобы предотвратить скачки и высокочастотный шум, повышая целостность сигнала.

Особенности продукта

Аналоговая функция ввода/вывода:GE IS410STAIS2A - это симплексная аналоговая терминальная плата ввода -вывода и широко используется в сборе и управлении данными. Промышленные датчики, подключенные к 10 аналовым входам, предоставляют данные в реальном времени из таких источников, как датчики температуры, датчики давления и датчики потока. Из обработанных данных два аналоговых выхода могут предоставить контрольные сигналы физическим приводам.

Идентификация системы:GE IS410STAIS2A имеет встроенный чип идентификатора системы, из которого он может идентифицировать себя в системном пакете. Это значительно упрощает диагностику и обслуживание системы, поскольку техник может легко найти и обслуживать плату из плотно упакованной системы промышленного управления.

Приобретение сигнала:GE IS410STAIS2A получает аналоговые сигналы от передатчиков и различных датчиков; Последние затем преобразуются в данные, используемые системой управления.

Сигнальное оборудование:GE IS410STAIS2A предоставляет аналоговые выходные сигналы для приводов или других устройств для точного управления.

Шумовая фильтрация: встроенная схема для подавления электрического шума для обеспечения точной передачи сигнала и снижения риска передачи ошибочных данных.

Диапазон приложений

Производство электроэнергии:GE IS410STAIS2A Контроль и контроль параметров турбин на электростанциях.

Химическая обработка:Выход критических переменных процесса в химическом производстве.

Очистка воды:Для контроля качества процессов очистки воды

Нефть и газ:Управление процессами извлечения и переработки.

Поиск неисправностей

Проблемы ввода/вывода:Если аналоговые входы не получают данные, или аналоговые выходы не дают ожидаемых сигналов, сначала проверьте ваши соединения. Это поможет вам убедиться, что нет потери сигнала или неправильного чтения, вызванного свободными или поврежденными проводами. Точно так же убедитесь, что датчики и приводы работают правильно. Если они неисправны, они могут не отправлять или получить правильные сигналы.

Проблемы идентификации системы:В случае, если чип ID на борту не может идентифицировать плату в системный пакет, попытайтесь сбросить плату. Простая сила - цикл исправляет их большую часть времени. Если проблема продолжается, может быть аппаратная ошибка с чипом ID, и вам может понадобиться замена идентификатора.

Сила - связанные сглажи:Связанные сбои, такие как плата, не показывающая мощности или даже прерывистую мощность - связанные с проблемами, первый шаг - проверить блок питания. Проверьте подачу напряжения.

Проверка сигнала:Убедитесь, что входные и выходные сигналы являются согласованными и точными.

Проверка шума:Убедитесь, что функции подавления шума функционируют правильно, чтобы предотвратить помехи сигнала.

Целостность соединения:Регулярно проверяйте все соединения на наличие повреждений или коррозии и затягивайте любую свободную проводку.
