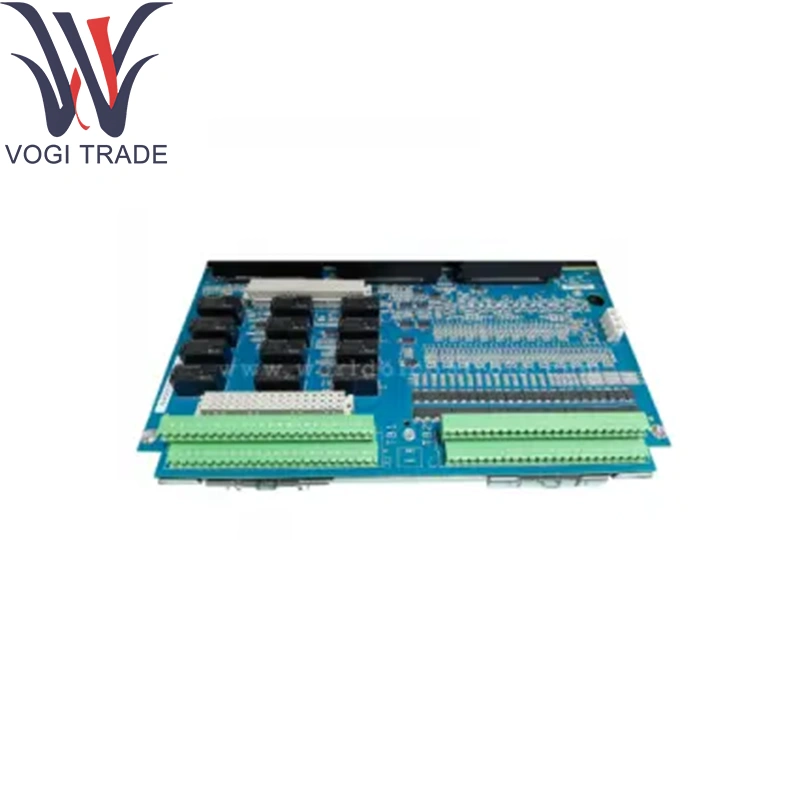

GE IS400TRLYS1B Терминальная плата

Выходные каналы: 16 Форма C (изменение) контакты ретрансляции

GE IS400TRLYS1B Рейтинги контактов:

Максимальное напряжение переключения: 250 В переменного тока / 30 В постоянного тока

Максимальный ток переключения: 2 A (AC или DC) за контакт

Минимальная нагрузка: 5 В постоянного тока на 1 мА

GE IS400TRLYS1B Время работы и выпуска:

Пикап (работа): ≤ 10 мс

Выезд (выпуск): ≤ 5 мс

Напряжение возбуждения: 24 В.

Изоляция: усиленная изоляция канала до канала и канала к земле

GE IS400TRLYS1B Экологическая экологическая:

Рабочая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95% RH, не конденсирование

Разъемы: заголовок под прямым углом для плановых терминальных блоков (48 позиций)

Функция продукта

Плата терминала GE IS400TRLYS1B обеспечивает изолированные реле-выходы с сухим контактом для управления внешними нагрузками, например, тревоги, соленоиды, лампы и блокирующие устройства-под контролем системы GE Speedtronic Mark Vie/Vies. Он преобразует цифровые командные сигналы на шине Ionet в надежное механическое переключение с высоким шумовым иммунитетом.

Основные вспомогательные модули

Контроллеры: GE Mark Vie CPU/Logic Modules (например, семейство IS200TPROH1C)

Западные планы ввода/вывода: стандартное шасси с вводом/выводом Mark Vie для смешанного модуля ввода/вывода

Дополнительные доски ввода/вывода:

Модули дискретного входа (контакт и аналоговые)

Входные платы термопары и RTD

Цифровые модули ввода/вывода

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОММНАЯ БЛОКИ: БЛОКИ ВИНТА

Монтажное оборудование:

Кронштейны с дин-рам

Панель-углы с изолирующими проставками

Экранирующие аксессуары: зажимные зажимы кабеля для повышения защиты от EMI

Запасные эстафеты и наборы: заменные реле картриджи и наборы для технического обслуживания

Поддержка программного обеспечения

Конфигурация: полностью пассивное оборудование; Настройка не требуется

Диагностика: статус эстафеты и здоровье сообщаются с помощью инструментов самопроверки контроллера и диагностики

Интеграция: прозрачный интерфейс с GE CONTROLST ™/Toolboxst ™ и Mark Vies Application Software

Документация: подробно описано в руководствах системы GE Mark Vie/Vies и руководстве по установке ввода/вывода
