Дайте IS400TCASH1AGD

Технические параметры

Каналы ввода:

6 × термопары (J, K, T, E Selectable)

6 × 4–20 мА входы тока (пассивный)

Термопара Спецификации:

Диапазон на тип: см. Стандартные таблицы термопары (от -270 ° C до +1820 ° C)

Точность: ± 0,25 ° C или ± 0,1 % чтения

Разрешение: 0,1 ° C; Выборка: 20 образцов/с

Компенсация холодного соединения за канал (GE IS400TCASH1AGD)

Спецификации тока:

Диапазон: 4–20 мА; ± 0,1 % полномасштабная точность

Резолюция: 16 бит; Отбор проб: 100 образцов/с

Перегрузка зажима до 30 мА; Защита от обратной полярности

Изоляция: ≥ 1 кВ-армированное

Фильтрация: программируемые цифровые фильтры с низким уровнем прохождения (до 50 Гц)

Покрытие: класс D Конформный для влаги и химической устойчивости

Функция продукта

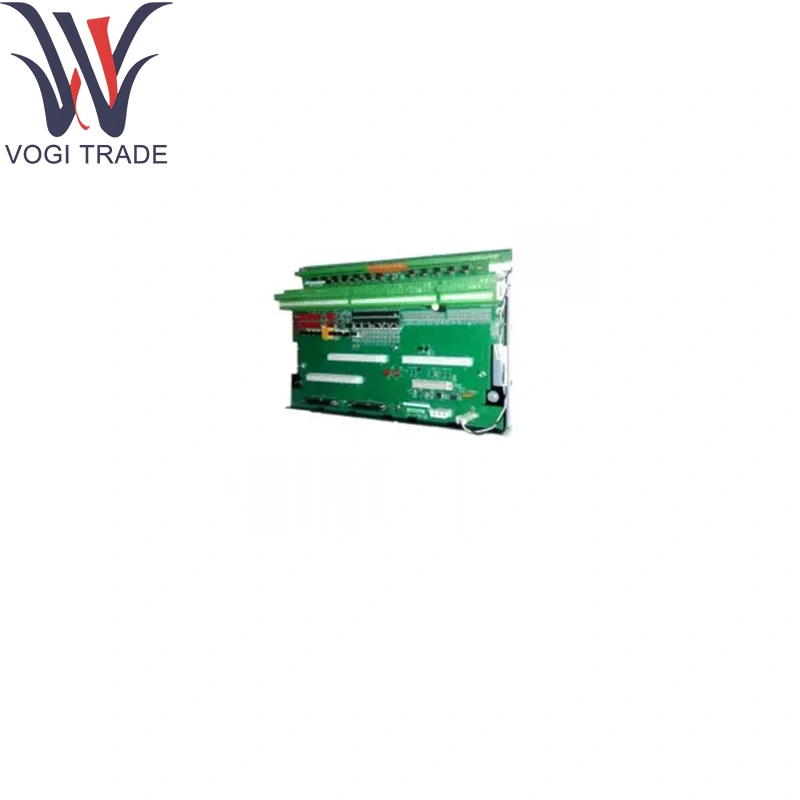

Условия GE IS400TCASH1AGD, линейные и оцифровывают смешанные термопары и аналоговые тока, в рамках одного модуля ввода-вывода с рейтингом безопасности. Непрерывно отслеживает датчики для выездных разломов, открытых, открытого круга или перегрузки и сообщает диагностику с контроллером безопасности основной безопасности для немедленной логики поездки.

Основные вспомогательные модули

Контроллер безопасности ядра: IS220YSILS1B YSIL Safety-I/O Pack

Модуль источника питания: IS210AEPSG1A для возбуждения петли и питания платы

Процессор логики безопасности: IS200TCSAS1A для принятия решений об отключении (интернет с GE IS400TCASH1AGD)

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОМПЛЕКТЫ: 12-целостные блоки с винтовым зажимом.

Комплекты для монтирования с дин-рамкой/панель: зажимы адаптера и угловые кронштейны для 35 мм рельса или монтажа панели

Экранирующие аксессуары: зажимы кабеля и ферритовые ядра для подавления EMI/RFI

Калибровочные приспособления: внешние калибраторы с нулевым/пролетом для проверки поля как термопары, так и тока петлей

Поддержка программного обеспечения

Конфигурация и калибровка:

Предварительно определенные шаблоны безопасности в GE CONTROLST ™/Toolboxst ™

Манеры калибровки онлайна для смещения нуля/пролета или холодного перехода каждого канала (применяется к GE IS400TCASH1AGD)

Диагностика и мониторинг:

Цикл-размахивание в режиме реального времени, открытая цикл и аварийные сигналы от дальности, доступные через HMI, теги OPC-DA и диагностику контроллера

Самопроверка при питании с регистрацией неисправностей в контроллере безопасности

Прошивка: прошивка на уровне платы, обновленная через Toolboxst ™ как часть программного обеспечения Mark Vies

Документация: Подробные процедуры в Руководстве по установке GE Mark-Vies-I/O и контрольному руководству модуля ввода-вывода Thermocouple & Analoga
