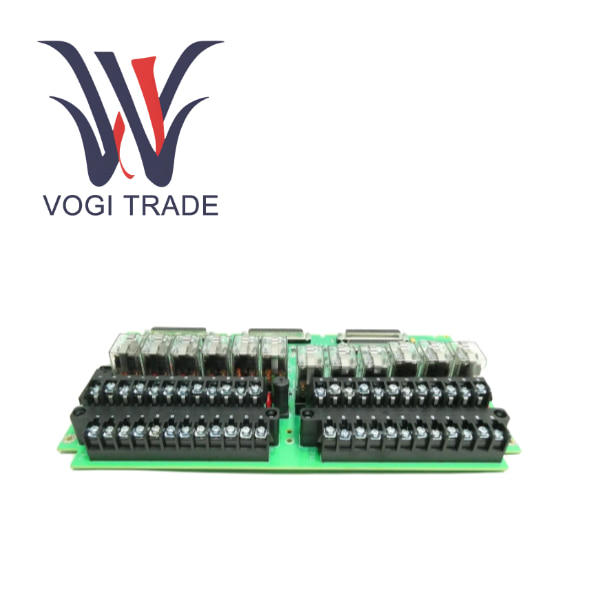

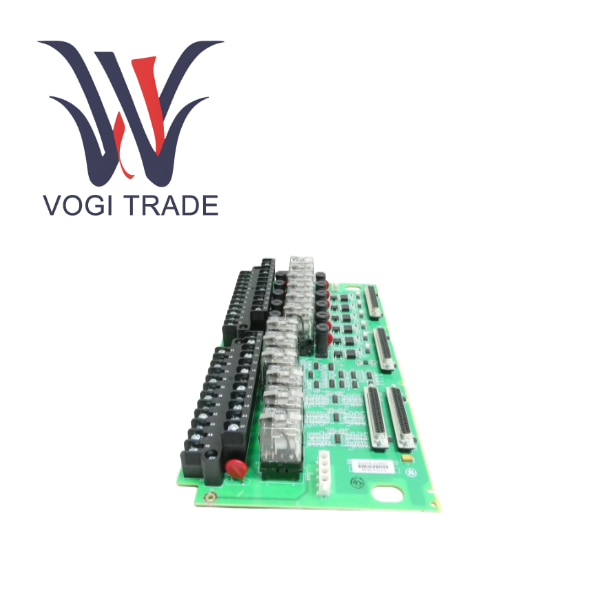

GE IS230TRLYH1BGG

Обзор продукта

GE IS230TRLYH1BGG — это высоконадежная выходная клеммная колодка реле безопасности с широкими диагностическими возможностями, разработанная компанией General Electric для своей турбины повышенной безопасности Mark VIeS и системы управления технологическими процессами. Являясь основным компонентом безопасности архитектуры распределенного ввода-вывода Mark VIeS, эта плата не только унаследовала все преимущества релейных выходов системы Mark VIe, но также благодаря усовершенствованиям аппаратного и встроенного программного обеспечения позволяет ей выполнять роль инструмента безопасности и соответствовать требованиям стандартов функциональной безопасности IEC 61508 / IEC 61511. IS230TRLYH1BGG сам по себе представляет собой физический интерфейсный блок, который получает инструкции от сертифицированного по безопасности процессорного модуля ввода-вывода и через свои внутренние контактные реле безопасности с принудительной ориентацией управляет устройствами сигнализации, блокировками вспомогательных систем и даже вспомогательными цепями управления главных топливных клапанов и других исполнительных механизмов на местах. Плата служит мостом безопасности, соединяющим логику управления Mark VieS с физическим миром, гарантируя, что в опасных условиях система сможет предсказуемо и надежно перейти в безопасное состояние.

Функциональные особенности продукта

Встроенная поддержка функциональной безопасности

Это основное отличительное преимущество IS230TRLYH1BGG. Плата не является простой релейной платой; это сертифицированный компонент безопасности, который можно напрямую использовать для построения цепей безопасности, соответствующих международным стандартам, таких как управление горелкой, электростатическое разряд, защита от превышения скорости и т. д.

Обязательные направленные контакты и высокий диагностический охват

Обязательные направленные контакты обеспечивают гарантии безопасности на аппаратном уровне.

Мониторинг тока обмотки, диагностика команд/обратной связи обеспечивают глубокие возможности самопроверки на программном уровне. В совокупности они обеспечивают чрезвычайно высокий SFF и диагностический охват, что является ключом к достижению высоких уровней SIL.

Унаследовав выдающуюся архитектуру Mark VIe

Отдельная конструкция сохраняет значительное преимущество обслуживания за пределами площадки, устраняя необходимость открывать главный шкаф управления для обслуживания цепей безопасности.

Высоконадежные компоненты промышленного класса и прочная конструкция, адаптированная к суровым условиям эксплуатации.

Гибкие варианты источников питания поддерживают различные источники питания на месте и защищены предохранителями.

Бесшовная интеграция в экосистему Mark VieS

Все связанные с безопасностью конфигурации, диагностика и сигналы тревоги единообразно управляются с помощью программного обеспечения ToolboxST Safety и интегрируются с основными экранами управления процессом, обеспечивая единообразный опыт работы операторов.

Рекомендации по сопутствующим продуктам

Дополнительный процессорный модуль ввода-вывода

IS230QCRCH1A / IS230QCRRH1A, модуль процессора выходов реле безопасности Mark VIeS.

Продукция предыдущего поколения/небезопасные аналоги

IS200TRLYH1B, стандартная клеммная колодка релейного выхода для Mark VIe.

Дополнительное программное обеспечение

GE ToolboxST Safety для настройки, проверки и диагностики приложений безопасности.

Контролируемое оборудование

Сигнальные огни и зуммеры с рейтингом безопасности

Электромагнитные клапаны блокировки безопасности

Катушка контакторов безопасности двигателя

Руководство по установке

Квалификационные требования

Работы по установке и настройке должны выполняться инженерами, прошедшими обучение по функциональной безопасности и получившими сертификат.

Механический монтаж

Установите IS230TRLYH1BGG на DIN-рейку внутри шкафа управления.

Электрическое соединение

Со стороны системы используйте подходящий специальный многожильный кабель GE и подсоедините его к модулю ввода-вывода безопасности QCRx.

Полевая сторона

Подключайте строго согласно принципиальной схеме цепи безопасности.

Источником питания для цепи безопасности должен быть сертифицированный источник питания безопасности.

Если используется функция обратной связи, провод принудительного направленного вспомогательного контакта реле должен быть подключен к клемме обратной связи на клеммной колодке.

Все соединения должны быть прочными и четко обозначенными.

Включение питания и проверка безопасности

После включения проверьте состояние каждого канала с помощью программного обеспечения ToolboxST Safety.

Должна быть выполнена полная проверка цепи безопасности.

Статическая проверка инструкций, обратной связи и функций диагностической сигнализации.

Динамическое тестирование проводится в безопасных условиях для моделирования опасных сценариев и проверки того, сможет ли весь SIF привести процесс в безопасное состояние в течение заданного времени.

Все испытания должны быть официально задокументированы и подписаны уполномоченным персоналом для подтверждения, что служит основой для работы системы и будущих проверок.
