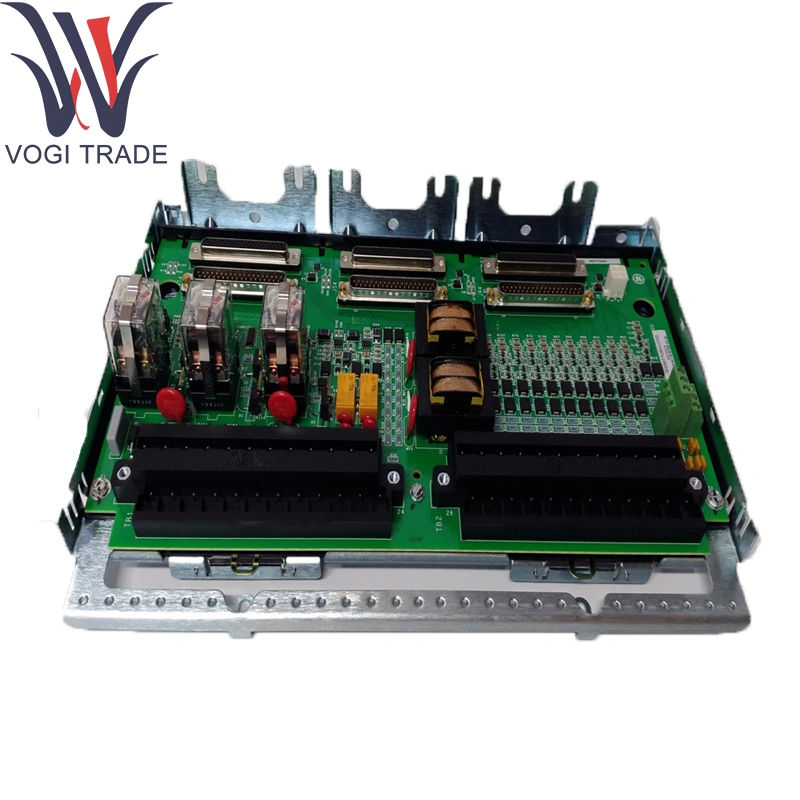

Дайте IS230TNSVH3A

Технические параметры

Дискретные каналы: 64 Всего (32 входа + 32 выхода)

Тип ввода и рейтинги:

Обнаружение закрытия сухого контакта, смачивание 24 В.

Номинальный ток ввода: 2,5 мА на канал

Оборудование дебайт: 4 мс

Тип вывода и рейтинги:

Выходы транзистора с открытыми колликторами, 24 В. Номинальные (18–32 В.

Максимальный ток привода: 0,5 A за канал

Защита: отключение перегрузки и автозатет

Изоляция: усиленный канал вканал и канал к земле (> 1 кВ)

Диагностика: светодиоды состояния для канала для сигналов, закрытых и вывода,; Отчеты о переводе для перегрузки/открытой нагрузки

Интерфейс Backplane: двойные 50-контактные разъемы к оператору ввода-вывода-пакета

Относящийся к окружающей среде:

Рабочая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95 % RH, не конденсирование

GE IS230TNSVH3A соответствует этим рейтингам окружающей среды.

Функция продукта

GE IS230TNSVH3A объединяет большое количество дискретных полевых сигналов в один компактный модуль ввода -вывода. Обеспечивает надежную изоляцию, кондиционирование и диагностику как для входов, так и для выходов, а также передает статус и команды по шине Ionet Ethernet с процессором Mark Vie, что обеспечивает дискретное управление высокой плотностью в минимальном следов стойке.

Ядро смодули непортации

Пэк -оператор ввода/вывода: is42xpscah1b Power/Carrier Assembly

Модуль контроллера: CPU Mark Vie (например, IS200TPROH1C) для обработки и логики

Коммутатор Ethernet: серия IS420ESWB для подключения к магистрали Ionet

Эта сборка перевозчиков проводит GE IS230TNSVH3A.

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОМПЛЕКТЫ: 64-целостные блоки с винтовым зажимом, клавиши, чтобы предотвратить неверное воздействие

Монтажное аппаратное обеспечение: адаптеры с дин-катером или панелью для установки стойки или заноса

Экранирование и заземление: зажимы кабеля и ферритовые ядра для подавления EMI

Запасные транзисторные драйверы: повторные картриджи для водителя для технического обслуживания

Эти компоненты взаимодействуют с GE IS230TNSVH3A.

Поддержка программного обеспечения

Конфигурация: простое отображение канала через GE CONTROLST ™/ToolBoxSt ™ без параметров для каждого канала

Диагностика и мониторинг:

Счетчики ввода/вывода в режиме реального времени, доступные в HMI, тегах OPC-DA и диагностике контроллера

Автоматизированный самопроверка при включении с диагностической отчетностью

Обновления прошивки: доставлено в рамках выпусков системы Mark Vie; применяется через Toolboxst ™

Документация: подробно описано в Руководстве по установке ввода/вывода GE Mark/VIE

Эта поддержка программного обеспечения охватывает GE IS230TNSVH3A.
