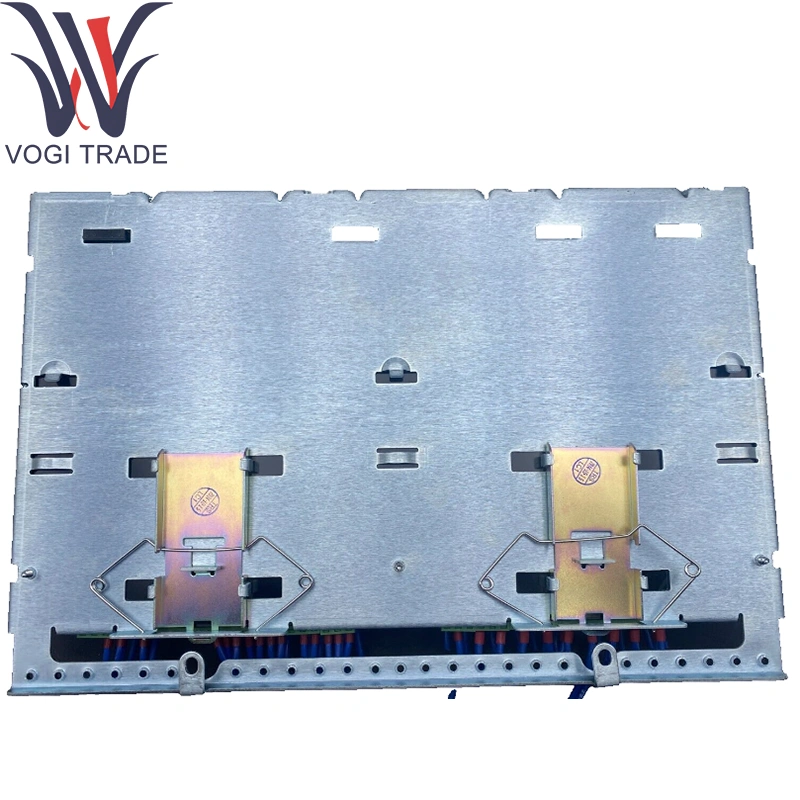

GE IS230TNDSH2A Терминальная плата PDIO

Технические параметры

GE IS230TNDSH2A каналы:

Дискретные входы: 24 изолированных контактных входов

РЕЛЕРНЫЕ РЕЗУАЛЬНЫЕ ВЫХОДЫ: 12 Форма C Изолированные ретрансляционные выходы

Напряжение смачивания (входы): 18–32 В.

GE IS230TNDSH2A Рейтинги (реле):

Максимальное напряжение переключения: 125 В постоянного тока

Максимальный переключение тока: 2 a за контакт

GE IS230TNDSH2A Время отклика:

Входное сканирование: ≤ 4 мс дебаун

Реле работает/выпуск: ≤ 10 мс/5 мс

Изоляция: усиление канала и канала и земля, усиленная изоляцией

Подключение: Заголовок Пекарты с правым углом для 52-позиционного блока терминала подключения

GE IS230TNDSH2A Условия работы:

Температура: от -40 ° C до +70 ° C

Влажность: до 95 % RH, не конденсирование

Монтаж: дин-растительный (35 мм) или плоская панель с зажимами адаптера

Функция продукта

GE IS230TNDSH2A Терминальная плата PDIO обеспечивает прочную точку завершения высокой плотности для смешанных дискретных сигналов ввода-вывода, переводящих контактов с полевыми проводками и нагрузки в кондиционированные, изолированные каналы для пакета ввода/вывода PDIO. Он централизует проводку, обеспечивает целостность сигнала посредством гальванической изоляции и защиты от перенапряжения, а также интерфейсы непосредственно на шину Ionet Ethernet через пакет ввода -вывода.

Основные вспомогательные модули

Дискретный пакет ввода/вывода: is220pdioh1a (simblex) или is220pdioh1b (избыточный)

Контроллер: модули процессора Mark Vie (например, серия IS200TPROH1C)

Безопасность и логика: Mark Vies Safety Процессоров, где PDIO подает блокировки безопасности

Удлинительные компоненты

Блоки терминалов: загрязняющие зажима

Клипы с педалью/педалями: адаптерные комплекты для 35 мм

Экранирующие аксессуары: зажимы кабеля и витрины для подавления EMI

Запасные реле и наборы для технического обслуживания: замена реле и наборы для блоков терминалов

Поддержка программного обеспечения

Конфигурация и калибровка: нет на плате - чашечки определяются прошивкой Pack

Диагностика: статус ввода, операция реле и счетчики ошибок, сообщенные с помощью диагностики контроллера и аварийных сигналов HMI

Интеграция: прозрачная для инженерных инструментов GE CONTROLST ™/Toolboxst ™ и маркировки прикладного программного обеспечения VIES

Обновления прошивки: доставлено как часть прошивки ввода -вывода через Toolboxst ™

Документация: подробно описано в Руководстве по установке ввода/вывода GE Mark/VIE
