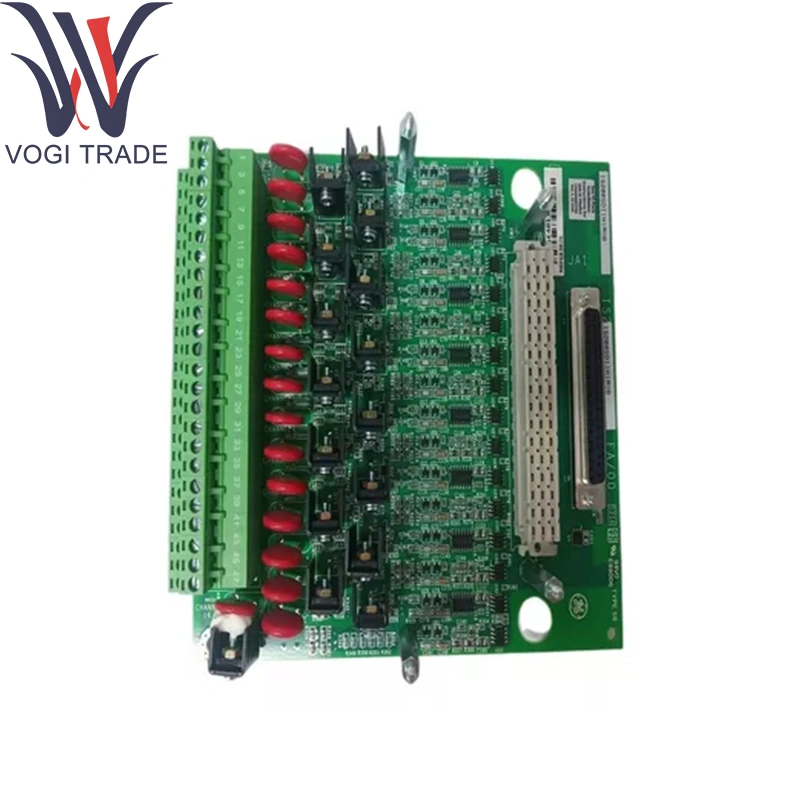

GE IS230SDIIH1A MKVIE изолированный контактный ввод сборка простой.

Технические параметры

Каналы: 16 изолированных цифровых входов

Тип ввода: совместимый с TTL/CMOS, высокоскоростное определение контактов

Скорость отбора проб: до 10 кГц на канал; синхронизирован по всем каналам

Диапазон входного напряжения: 0-32VDC (номинальное смачивание 24 В)

Входной ток: 5 мА на активный канал

Debounce & Filtering: Пользовательская цифровая фильтрация (0-5 мс)

Изоляция: усиленный канал вканал и канал на землю

Разъем: Заголовок Пекарты с правым углом для 52-позиционного планового блока терминала

Светодиодные индикаторы: светодиоды в течение канала для активности и ошибки

GE IS230SDIIH1A Окружающая среда:

Рабочая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95%RH, не конденсирование

Функция продукта

GE IS230SDIIH1A IS200SDIIH1ADB захватывает и удары по времени быстрого дискретных событий, предоставляя детерминированные цифровые данные по шине Ionet Ethernet до процессора Markvie. Обеспечивает точное выравнивание входных снимков для поддержки расширенных алгоритмов управления, блокировки безопасности и записи последовательности EVENTS без задержек опроса на уровне программного обеспечения.

Основные вспомогательные модули

GE IS230SDIIH1A MKVIE изолированный контактный ввод сборка простой.
Пэк -оператор ввода/вывода: is42xpscah1b Power/Carrier Assembly

Модули контроллера: семейство процессоров Markvie (например, IS200TPROH1C)

GE IS230SDIIH1A дополнительные доски ввода/вывода:

Выходы высокоскоростных реле (IS400TRLYS1B)

Модули аналогового входа (IS220ptcch1b, IS230STTCH2A)

Критические пакеты ввода/вывода (IS220YSILS1B)

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОМПЛЕКТЫ: Винт-зажимы, клад

Комплекты для крепления и панели: адаптерные зажимы и угловые кронштейны для 35-миллиметровых рельсов или панелей управления

Экранирующие аксессуары: зажимы кабеля и ферритовые ядра для подавления EMI

Запасные светодиодные сборы: светодиодные комплекты замены канала-статуса

Поддержка программного обеспечения

Конфигурация:

Скорости промежутка каналов и настройки дебюра, запрограммированные через шаблоны Gecontrolst ™/Toolboxst ™

Автоматическое отображение канала через распознавание идентификатора плана

Диагностика и мониторинг:

Счетчики и флаги ошибок в режиме реального времени, доступные на дисплеях HMI и тегах OPC-DA

Запись последовательности событий и проверка временной метки посредством диагностики контроллера

Обновления прошивки: доставлено в рамках программного обеспечения Markvie System; применяется через Toolboxst ™

Документация: Подробная в Руководстве по установке ввода/вывода GE MARKVIE/VIE
