GE IS230PCAAH1A

Бренд: GE
Описание: Базовый модуль аналогового ввода-вывода
Состояние: Совершенно новый
Сертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМО
Гарантия: 1 год
Кол-во инвентаря: 8
Срок оплаты: Т/Т
Порт доставки: Шэньчжэнь

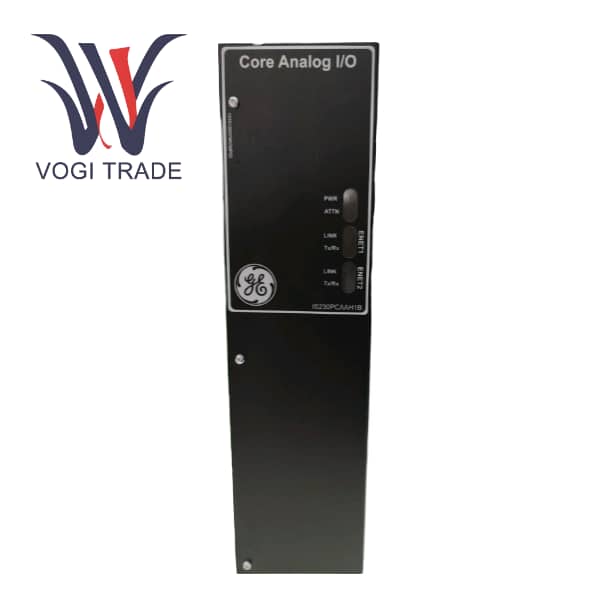

GE IS230PCAAH1A — это критически важный аналоговый модуль ядра PCAA в системе управления General Electric (GE) Mark VIe.

Отправить запрос

Описание продукта

Производство	GE
Номер модели	IS230PCAAH1A
Номер заказа	IS230PCAAH1A
Каталог	Марк VI
Страна происхождения	США
КОД ТН ВЭД	8517795000
Измерение	35см30см10см
Размер упаковки	37см32см13см
Масса	1,5 кг

Обзор продукта

IS230PCAAH1A — это важнейший модуль моделирования ядра PCAA в системе управления Mark VIe компании General Electric (GE). Являясь основным компонентом газовых турбин и систем управления промышленными процессами, этот модуль предлагает широкий спектр высокоточных функций ввода/вывода аналоговых сигналов. Он объединяет возможности формирования и обработки сигналов термопар, вибрации, LVDT, сервоприводов, токовых цепей 4–20 мА и других сигналов. Разработанный специально для требовательных промышленных сред, требующих высокой надежности и доступности, он поддерживает конфигурации с одномодовым, двухрежимным и тройным резервированием (TMR).

Комплексная функция интерфейса сигнала

GE IS230PCAAH1A 25-канальный вход термопары, поддерживающий несколько типов, таких как E, J, K, T, S и т. д., и имеющий функцию обнаружения обрыва цепи.

10-канальный токовый вход 4–20 мА; Среди них два канала могут быть настроены как входы тока 4–20 мА или напряжения ±10 В.
Два выхода 4–20 мА (один режим), которые можно расширить до трех резервных (TMR) выходов 4–20 мА через клеммную колодку TCAT.
Шесть выходов возбуждения LVDT (7 В (среднеквадратичное значение), 3,2 кГц); 12 входов обратной связи по положению LVDT (через TCAT).
Шесть сервокатушек управляют выходным сигналом, каждая с полным диапазоном тока 10 мА, поддерживая двухпроводные или трехпроводные сервоклапаны.
Двенадцать входов вибрационных (сейсмических) сигналов (через TCAT) обеспечивают измерение пиковой скорости.
Два импульсных входа TTL (прямой доступ к PCAA) и два входа потока магнитных импульсов (через TCAT).

Высоконадежная архитектура

Гибкое применение в одномодовых, двухрежимных и TMR системах обеспечивает высокую доступность системы управления.

Аналоговый выход в конфигурации TMR имеет функцию экранирования неисправностей, максимально сводящую к минимуму влияние сбоев одного модуля на выход.

GE IS230PCAAH1A оснащен встроенными диагностическими функциями. При включении модуль выполняет самопроверку и постоянно контролирует питание, состояние сигнала, опорное напряжение, цепь АЦП/ЦАП и другие функции во время работы. Подробная диагностическая информация предоставляется с помощью индикаторов состояния (PWR, ATT) и ToolboxST.

Базовый аналоговый модуль оснащен плавным пуском, защитой от ограничения тока, аналоговым выходным реле «самоубийства» и внешними входными функциями сервовыхода «самоубийства».

Мощные возможности обработки и управления

Этот модуль оснащен универсальным процессором ввода-вывода Mark VIe и двумя портами Ethernet, поддерживающими высокоскоростную связь с контроллером (IONet).
IS230PCAAH1A оснащен шестью независимыми цифровыми серворегуляторами, работающими на частоте до 100 Гц, и поддерживает несколько сложных алгоритмов управления с обратной связью. Он подходит для позиционных клапанов, передаточных клапанов, клапанов жидкого топлива и других сценариев применения.

Технические характеристики

Требования к источнику питания: Обеспечьте питание 28 В постоянного тока ±5% через разъем P5.

Интерфейс связи: два порта Ethernet RJ45 (ENET1, ENET2) поддерживают адаптивную скорость 10/100 Мбит/с и работу в двухсетевом режиме.

Рабочая температура: от -30°C до +65°C.

Индикаторы состояния: зеленый PWR (питание), красный ATTN (состояние модуля), зеленый LINK/желтый TxRx (активность сети).

Проводка на месте: через 120-контактную клеммную колодку европейского типа (клеммная колодка TCAS) на передней панели.

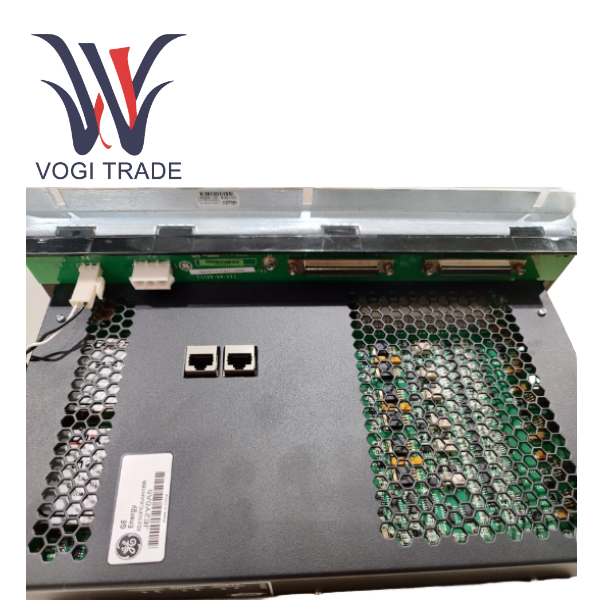

Подключение системы: P1/P2 (68 контактов) подключается к клеммной колодке TCAT. P4 питает плату расширения JGPA. P5 обеспечивает основной источник питания модуля.

Физические размеры: 33,02 см (высота) × 17,8 см (ширина) × Обратите внимание на фактическую толщину модуля.

Типичные применения

Системы управления газовыми турбинами для тяжелых условий эксплуатации (такие как клапаны регулирования подачи топлива (GCV), впускные направляющие аппараты (IGV), передаточные клапаны (SRV)).

Антипомпажное управление компрессором

Промышленные системы привода и управления технологическими процессами, требующие высокоточной обработки аналоговых сигналов и сервоуправления.

Интеграция и совместимость

GE IS230PCAAH1A обычно интегрируется с клеммной колодкой IS200TCAS в качестве минимального заменяемого блока.

Его можно использовать в сочетании с клеммной колодкой IS200TCAT для расширения возможностей обработки сигналов разветвления (например, резервный LVDT, вибрация и ввод аналогового сигнала).

Полностью совместим со всеми контроллерами Mark VIe, модулями ввода-вывода и сетевыми системами.
