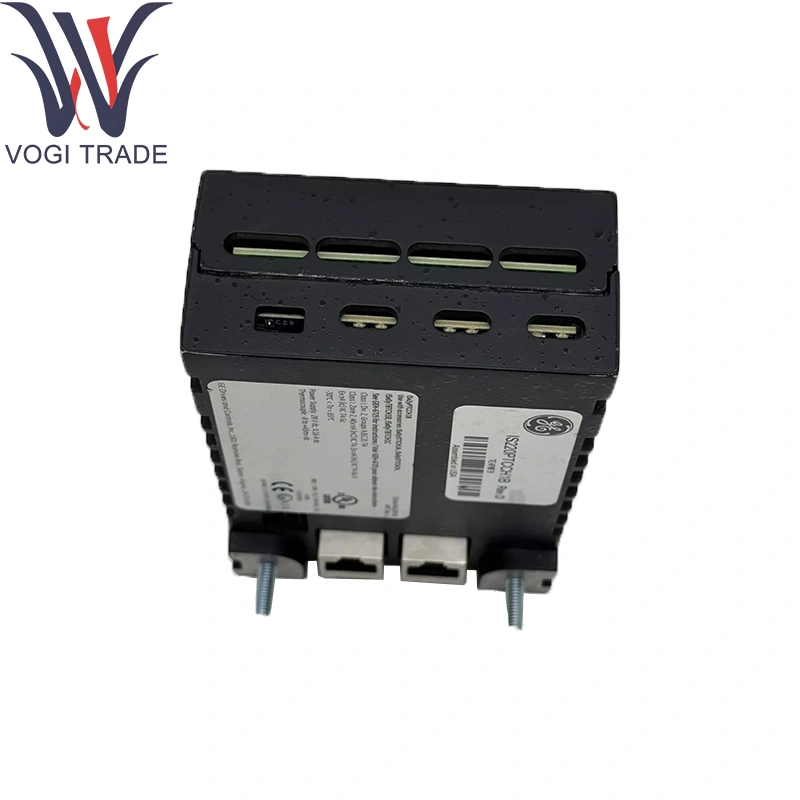

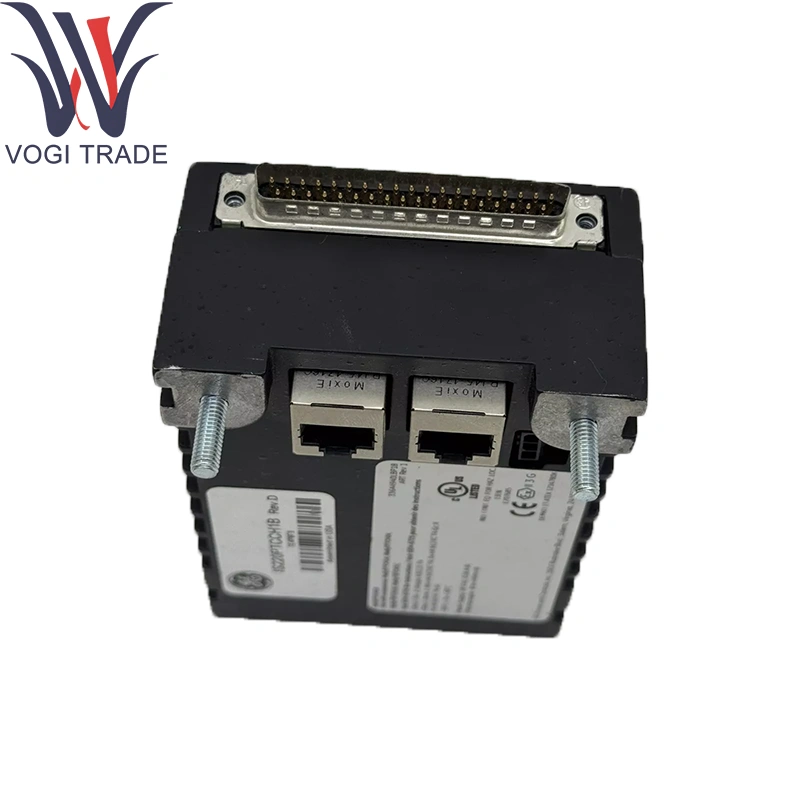

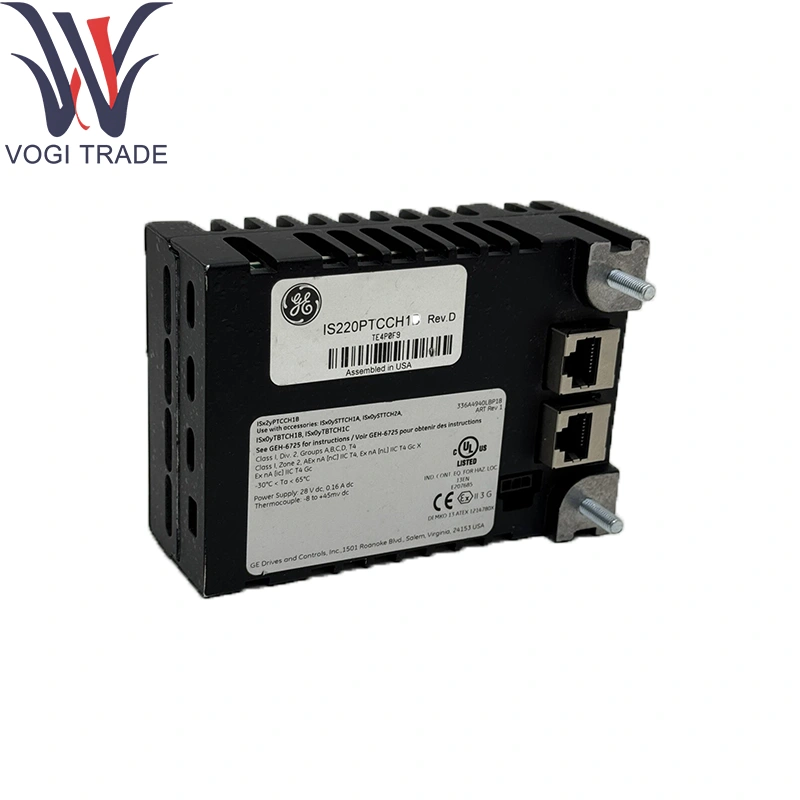

GE IS220PTCCH1B 12 Оптимизированные входы сжигания

Технические параметры

Каналы: 12 аналоговых входных каналов, оптимизированные для датчиков сгорания

GE IS220PTCCH1B Типы вводов и диапазоны:

4–20 мА входы тока (пассивное, требуется внешнее возбуждение)

Термопаральные входы (j, k, t types) с компенсацией холодного соединения

Входы напряжения: 0–10 В.

Точность: ± 0,1 % полной масштаба

Разрешение: 16 бит на канал

Скорость выборки: 200 образцов/сек на канал (одновременный)

Изоляция: усиленная гальваническая изоляция канала до канала и канала на землю

Фильтрация и ответ:

Программируемый фильтр с низким частотом (до 50 Гц)

Аппаратная защита от перенапряжения до ± 35 В

Разъем: заголовок с подключением к углу принимает 52-позиционный блок терминала

Относящийся к окружающей среде:

Рабочая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95 % RH, не конденсирование

Функция продукта

GE IS220PTCCH1B 12 Оптимизированные входы и условия сжигания. Обеспечивает обратную связь с высокой точностью от низкой затраты, для алгоритмов контроля сжигания и блокировки безопасности.

Основные вспомогательные модули

Пэк -оператор ввода/вывода: модуль питания и носителя (например, IS42XPSCAH1B)

Модули процессора: контроллер Mark Vie (например, IS200TPROH1C)

Дополнительные доски ввода/вывода:

Реле-выпуск (IS400TRLYS1B)

Дискретный вход (IS200TICIH2A)

Специализированный серийный (IS220PSCHH1A)

Удлинительные компоненты

Блоганные блоки клеммы: винт-зажима для проводки полевых блоков для вставки с ошибкой, защищенной от ошибки

Комплекты для крепления и панели: дополнительные угловые кронштейны и зажимы для 35-мм рельсов или установки панелей

Экранирующие аксессуары: зажимы кабеля и ферритовые ядра для подавления EMI

Комплекты Snubber & Despression: сети RC для защиты сигналов термопары и давления

Поддержка программного обеспечения

GE IS220PTCCH1B Конфигурация и калибровка:

Настройка через GE CONTROLST ™/ToolBoxst ™ с предварительно определенными шаблонами для петлей сгорания

Мастер калибровки онлайна для масштабирования датчиков и термопары холодной переключения

GE IS220PTCCH1B Диагностика и мониторинг:

Счетчики состояния и ошибок в реальном времени, доступные в тегах HMI и OPC-DA

Автоматизированное самопроверка при питании с отчетностью о тревоге в диагностике контроллера

Прошивка: прошивка ввода/вывода на уровне платы, поддерживаемая в рамках обновлений системы Mark Vie; Загружен через Toolboxst ™

Документация: Подробная в Руководстве по установке ввода/вывода в GE Mark Vie/Vies и разделе «Оптимизированный ввод сжигания» справочного руководства ввода/вывода.
