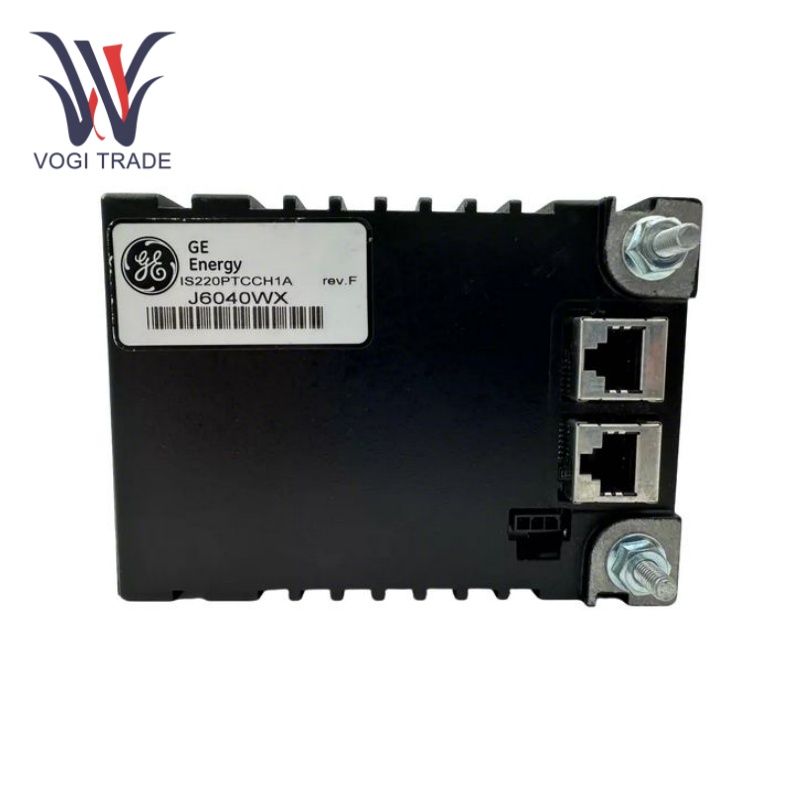

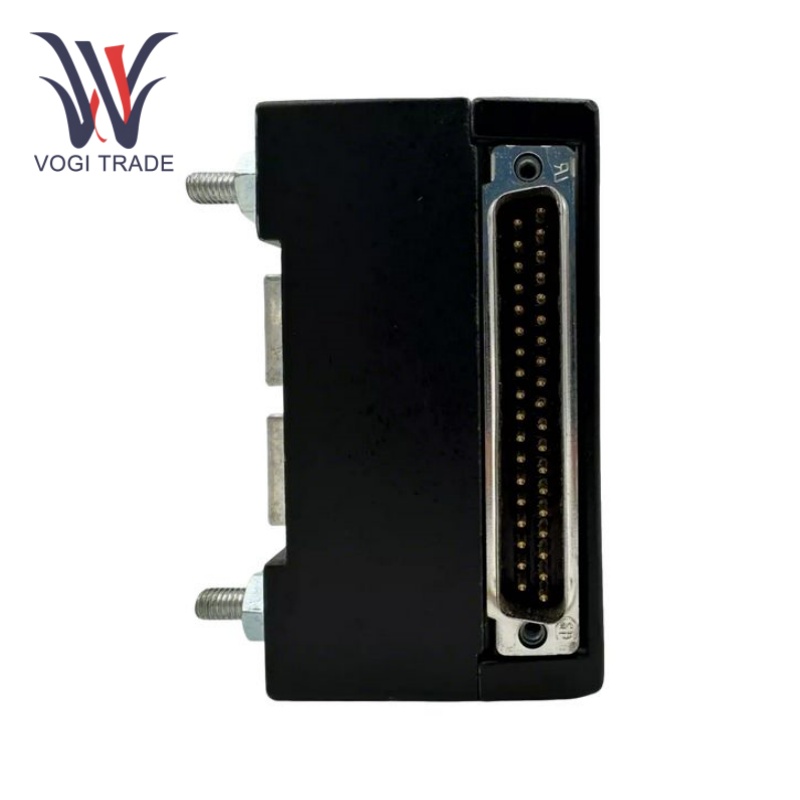

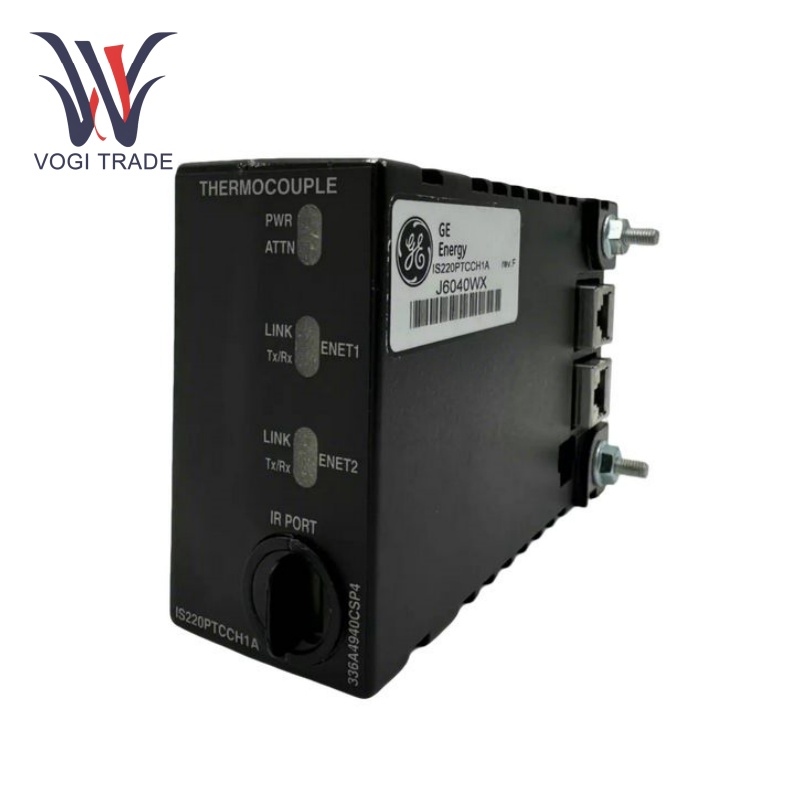

GE IS220PTCCH1A

Параметры работы

Температурный диапазон:Диапазон рабочих температур составляет от -30 °C до 65 °C (от -22 °F до 149 °F).

Входное напряжение:Типичное входное напряжение составляет 28 В постоянного тока.

Типы термопар:Он поддерживает термопары стандартов E, J, K, S и T, а также входы мВ с диапазоном от -8 мВ до +45 мВ.

Аналого-цифровой преобразователь:Он имеет 16-битный аналого-цифровой преобразователь.

Синфазное напряжение:Синфазное напряжение составляет ±5 В, а синфазное подавление переменного тока составляет 100 дБ при 50/60 Гц.

Отказ в обычном режиме:Это среднеквадратичное значение 250 мВ при 50/60 Гц (±5%).

PОсобенности продукта

Функция интерфейса:Этот электрический интерфейс соединяет одну или две сети ввода-вывода Ethernet с входной клеммной колодкой для термопар.

Формирование сигнала и A/D Преобразование:GE IS220PTCCH1A может принимать сигналы низкого напряжения, вырабатываемые термопарами, осуществлять высокоточное преобразование в цифровые сигналы через 16-битный аналого-цифровой преобразователь, чтобы система управления могла их обработать.

Резервирование:GE IS220PTCCH1A может работать в режиме симплексного, дуплексного и тройного модульного резервирования, что повышает надежность и стабильность системы.

Диагностические функции:Может проводить самодиагностику, многократное самотестирование при включении питания для флэш-памяти, оперативной памяти, оборудования платы процессора и портов Ethernet. Кроме того, GE IS220PTCCH1A обеспечивает постоянный мониторинг своих внутренних источников питания, чтобы гарантировать правильность функций.

Функция связи:Два порта Ethernet 10/100 и инфракрасный порт последовательной связи для передачи данных и локальной диагностической последовательной связи.

Установка

Установите клеммную колодку:Надежно прикрепите выбранную клеммную колодку.

Подключите модуль:Подключите модуль ввода-вывода PTCC к разъемам клеммной колодки.

Закрепитьмодуль:Механически закрепите модули к резьбовым шпилькам рядом с портами Ethernet. Для типа клеммной колодки шпильки устанавливаются в монтажный кронштейн.

Подключите кабель Ethernetес:Подключите один или два кабеля Ethernet в зависимости от конфигурации системы. В целях резервирования модуль подключается к любому порту, а если вы используете два порта, обычно enet 1 подключается к сети, подключенной к контроллеру R.

Подключение питания:Для подключения питания вставьте разъем на боковой стороне рюкзака. Тем не менее, блок ввода-вывода имеет встроенную функцию плавного запуска, которая ограничивает бросок тока для силовых приложений, поэтому нет необходимости отключать сеть перед подключением кабеля.

Конфигурация:Используйте приложение ToolboxST для настройки пакета ввода-вывода по мере необходимости.

Область применения

Системы управления турбиной:GE IS220PTCCH1A широко используется в серии систем управления General Electric Mark VI/Mark VIe для управления и контроля газовых, гидро- и паровых промышленных турбинных систем, обеспечивая точное измерение и мониторинг температуры турбин.

Iпромышленная автоматизация:GE IS220PTCCH1A может использоваться в качестве ключевого компонента системы измерения и контроля температуры в различных областях промышленной автоматизации. Подключите датчик термопары к верхней системе управления, обеспечивая точное измерение и контроль температуры в процессе промышленного производства.

Поиск неисправностей

Проблемы с питанием:Если светодиодный индикатор питания не горит, проверьте напряжение и подключение источника питания. Убедитесь, что входное напряжение находится в пределах рекомендуемого уровня и разъем питания правильно подключен.

Проблемы с Ethernet-соединением:Проблемы с Ethernet. В случае, если светодиодный индикатор соединения Ethernet отображает ненормальное состояние, необходимо тщательно проверить кабели и разъемы Ethernet. Проверьте настройки сети и убедитесь, что порты Ethernet модуля настроены правильно.

Различные отклонения, наблюдаемые в сигнале термопары:Если измеренные значения температуры являются преднамеренными или колеблются, проверьте правильность работы датчиков и соединений термопар. Убедитесь, что типы термопар правильно установлены в модуле, а кристаллы экранированы и имеют низкое сопротивление.

Модуль не работает должным образом:Если модуль не загружается или модули работают неправильно, можно выполнить самотестирование при включении питания. Проверьте флэш-память, ОЗУ, оборудование платы процессора и порты Ethernet.
