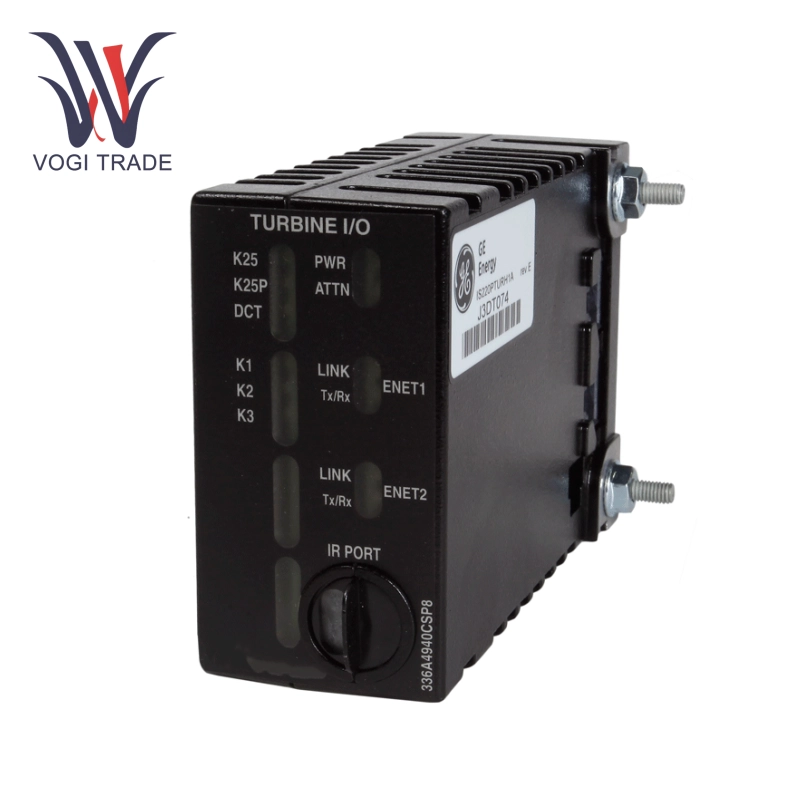

GE IS220PSVOH1A

Технические параметры

Входное напряжение: 24 В пост.

Потребление мощности: около 25 Вт, с естественным дизайном охлаждения.

Ethernet: двойные порты RJ45 (ENET1/ENET2), поддержка 10BASET/100BASETX Резумна, повышение надежности системы.

Протокол ARGNET: используется для высокоскоростного обмена данными и соединения с платой TSVO Servo Terminal.

Количество каналов: 4 канала, GE IS220PSVOH1A.

Точность: 0,1%, разрешение до 0,01%.

Процессор: GE IS220PSVOH1A, оснащенный встроенной флэш-памятью и оперативной памятью, встроенным датчиком температуры, поддерживает обработку данных в реальном времени.

Рабочая температура: от -40 ° C до +70 ° C (температурный дизайн широкого класса промышленного класса).

Уровень защиты: IP20.

Сертификация: Продолжая CE, UL, CUL, ROHS и другие международные сертификаты безопасности.

Принцип работы

Приобретение входного сигнала: сигналы датчика приема (такие как положение клапана и давление) через плату TSVO Servo Terminal, исключить смещение постоянного тока через цифровой в анализ преобразователя (DAC) и повысить точность АЦП.

Обработка и передача данных: локальный процессор выполняет фильтрацию и анализ в реальном времени, а также загружает данные в контроллер Mark Vie или систему хоста (например, программное обеспечение Controlst) через Ethernet или Arcnet.

Управление петлей двойного клапана.

Управление выводом: после получения команды привод (такой как соленоидный клапан, регулятор) проходит через аналоговый выход для завершения управления замкнутым контуром.

Избыточная сеть: Двойные интерфейсы Ethernet поддерживают горячую резервную копию и автоматически переключаются, когда любой порт не сможет обеспечить непрерывную работу.

Инструмент конфигурации: Настройка параметров выполняется через набор инструментов управления или приложение Toolboxst, и поддерживается автоматическая или ручная реконфигурация модулей.
