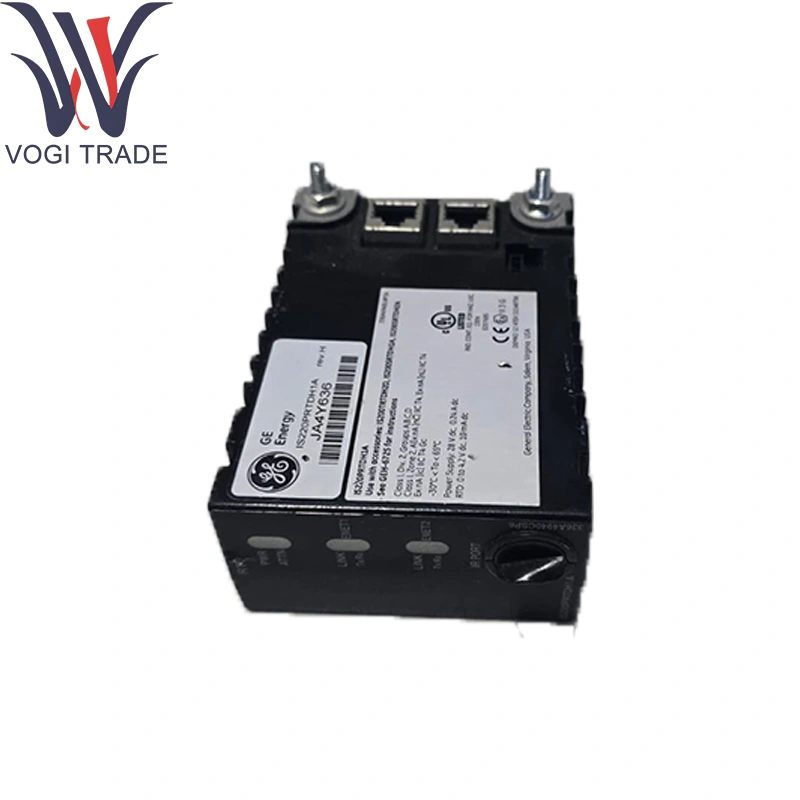

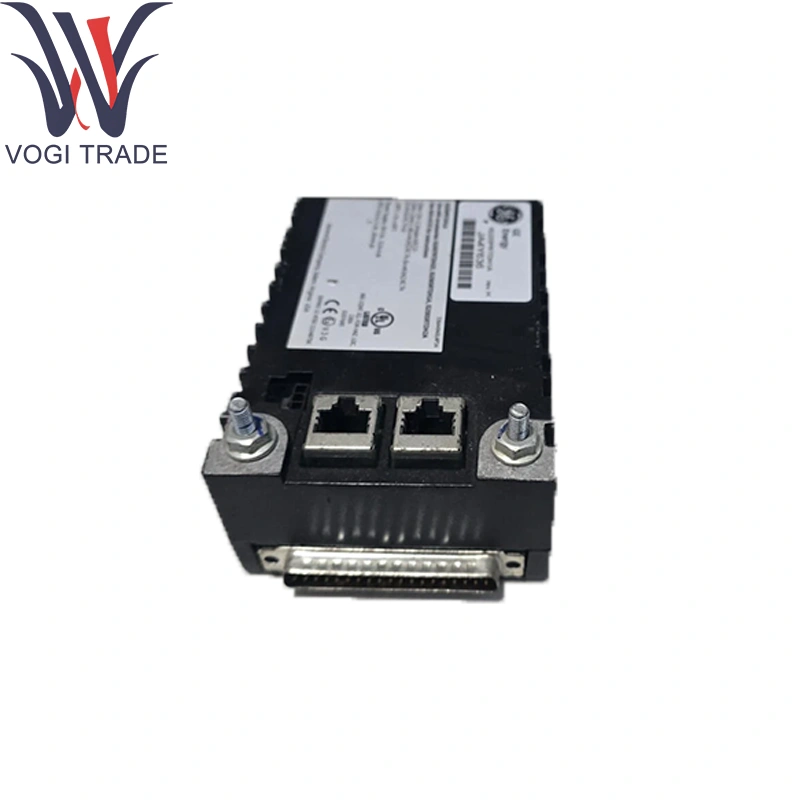

GE IS220PRTDH1A ТЕМПЕРАТУРА УДАЛЕНИЯ ДЕМЯ

Технические параметры

Каналы: 8 Изолированных входов RTD

Поддерживаемые типы датчиков: PT100 (IEC-751); PT1000 необязательно

Конфигурации проводки: 2-, 3- или 4-проводной подключение, выбираемое на канал

Диапазон измерений: от -200 ° C до +850 ° C

Точность: ± 0,1 ° C (при 0 ° C) до ± 0,2 ° C (полная масштаба)

Разрешение: 0,01 ° C.

Скорость выборки: 10Samples/Sec на канал

Компенсация в холодном соединении: внутренняя компенсация за канал

Фильтрация: 4 мс оборудование Debounce/Filter

Изоляция: усиленный канал вканал и канал на землю

Защита ввода: переосмысление зажима до ± 35 В; Защита от обратной полярности

Разъем: Заголовок Пекарты с правым углом для 52-позиционного планового блока терминала

GE IS220PRTDH1A Оценки окружающей среды:

Работая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95%RH, не конденсирование

Функция продукта

GE IS220PRTDH1A Входной модуль температуры сопротивления, линеаризирует и оцифровывает сигналы датчиков RTD, обеспечивая обратную связь температуры с высокой точностью над шиной Ionet Ethernet до процессора Markvie. Обеспечивает быстрые, надежные данные о температуре для цикла управления, блокировки безопасности и трендов без конфигурации на уровне пользователя.

Основные вспомогательные модули

Пэк -оператор ввода/вывода: is42xpscah1b Power/Carrier Assembly

Модуль контроллера: ЦП MARKVIE (например, IS200TPROH1C)

Дополнительные доски ввода/вывода:

Аналоговые входы (сжигание, давление, напряжение)

Дискретные входы и выходы реле

Критические пакеты ввода/вывода

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОМПЛЕКТЫ: Блоки с зажим

Комплекты с панелью и панелью: зажимы адаптера и угловые кронштейны для 35-миллиметровых рельсов или установки панели

Экранирующие аксессуары: зажимы кабеля и ферритовые ядра для подавления EMI

Запасные части: замена RTD-блоки и комплекты заголовка PCB

Поддержка программного обеспечения

Конфигурация и калибровка:

Тип датчика и метод проводки, установленные через шаблоны Gecontrolst ™/Toolboxst ™

Мастер калибровки онлайна для настройки смещения и усиления

Диагностика и мониторинг:

Обнаружение канала в реальном времени и открытое кругосветное покрытие, о котором сообщалось в HMI и OPC-тегах

Самопроверка при включении с диагностическими флагами, доступными для диагностики контроллера

Обновления прошивки: доставлено в рамках программного обеспечения Markvie System; применяется через Toolboxst ™

Документация: подробно описано в Руководстве по установке ввода/вывода GE Markvie/Vies и справочном руководстве по модулю ввода RTD
