GE IS220PDOAH1A

Технические параметры

Диапазон входного напряжения:От 12 В до 48 В постоянного тока.

Диапазон выходного напряжения:от 0 В до 24 В.

Максимвыходной ток м на канал:3А.

Время ответа:менее 1 мс.

Напряжение изоляции:более 500 В (среднеквадратичное значение).

Изоляционный резистанс:более 100 МОм.

Количество каналов:с четырьмя независимыми каналами.

Диапазон рабочих температур:От -25℃ до +70℃.

Количество Ethernetпорты:2 интерфейса Ethernet RJ45.

Функциональные характеристики

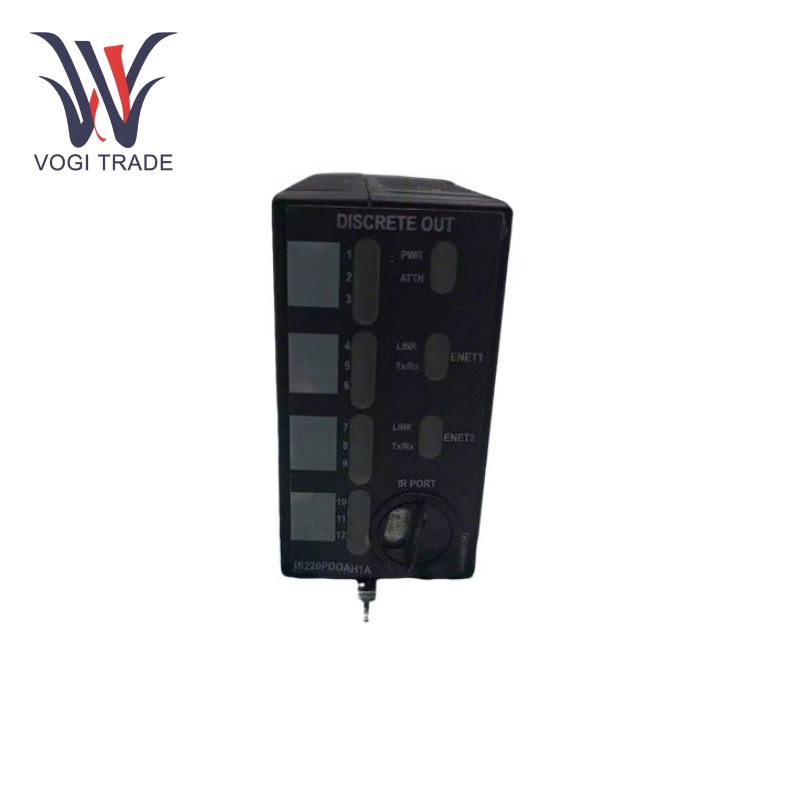

Визуальная и последовательная диагностика:На передней панели GE IS220PDOAH1A имеется несколько светодиодных индикаторов, таких как питание, внимание, TxRx и соединение, для визуального отображения того, правильно ли работает модуль во время процесса работы, например, состояние источника питания, состояние сетевого подключения, состояние выхода и т. д. Инфракрасный последовательный порт связи может использоваться для локальной диагностической последовательной связи, предоставляя более подробную диагностическую информацию для помощи в устранении неполадок.

Процессор и память:GE IS220PDOAH1A состоит из высокопроизводительного процессора с оперативной и флэш-памятью, которая может хранить и выполнять код приложения и информацию о настройках. Это было сделано для того, чтобы встроенная плата процессора была подключена к специальной плате сбора данных для функции пакета ввода-вывода.

Множественное реле управления:Он может управлять до 12 реле, обеспечивая мощные возможности управления выходом. GE IS220PDOAH1A поддерживает шесть клеммных колодок дискретных выходов, таких как SRLY и TRLY, а также твердотельные и электромагнитные реле, обеспечивая при необходимости универсальные сценарии применения.

Диагностика неисправностей

Диагностика по светодиодному индикатору:Светодиодные индикаторы на модуле очень важны для диагностики неисправностей. Если индикатор питания не горит, это может указывать на проблему с электропитанием; Если индикатор сетевого подключения мигает ненормально, это может указывать на неисправность сети. Аномальное состояние индикаторов выходных каналов также может помочь быстро выявить проблемы с соответствующими каналами.

Диагностика последовательной связи:Инфракрасный последовательный порт связи можно использовать для локальной диагностической последовательной связи. GE IS220PDOAH1A оснащен последовательным соединением, пользователи могут передавать последовательные данные от модуля к компьютеру или портативному терминалу с помощью специального диагностического программного обеспечения, чтобы можно было получить подробную диагностическую информацию, такую ​​​​как состояние процессора, состояние памяти, состояние порта связи и состояние выходного канала. Пользователь быстро найдет проблему и решит ее.

Области применения

Управление газовой турбиной:GE IS220PDOAH1A является важным компонентом системы управления газовой турбиной GE Speedtronic Mark VIe, используемым для управления реле в системе управления газовой турбиной, чтобы обеспечить правильную работу газовой турбины для поддержания безопасной и стабильной работы.

Промышленная автоматизация:Его можно использовать во многих областях промышленной автоматизации, таких как обрабатывающая, химическая, фармацевтическая, пищевая и автомобильная промышленность. Его можно использовать для привода двигателей, нагревателей, осветительного оборудования, электромагнитных клапанов и других устройств, осуществления мониторинга и управления производственным процессом, повышения эффективности производства и качества продукции.

Энергетический менеджмент:В сфере управления энергией, например, в системах солнечной и ветровой энергии, GE IS220PDOAH1A используется для управления переключением и защитой устройств генерации электроэнергии, обеспечения эффективной работы и безопасности энергетической системы. Его применение также распространяется на системы распределения электроэнергии, управление размыканием и замыканием автоматических выключателей и выключателей, а также обеспечивает мониторинг и контроль процесса распределения электроэнергии.

Транспорт:В дорожном движении, охватывающем такие области, как железнодорожные сигнальные системы и управление электромобилями, модуль можно использовать для управления реле в сигнальной системе и питанием систем управления электромобилями, обеспечивая безопасную работу транспортной системы и эффективность работы электромобилей.
