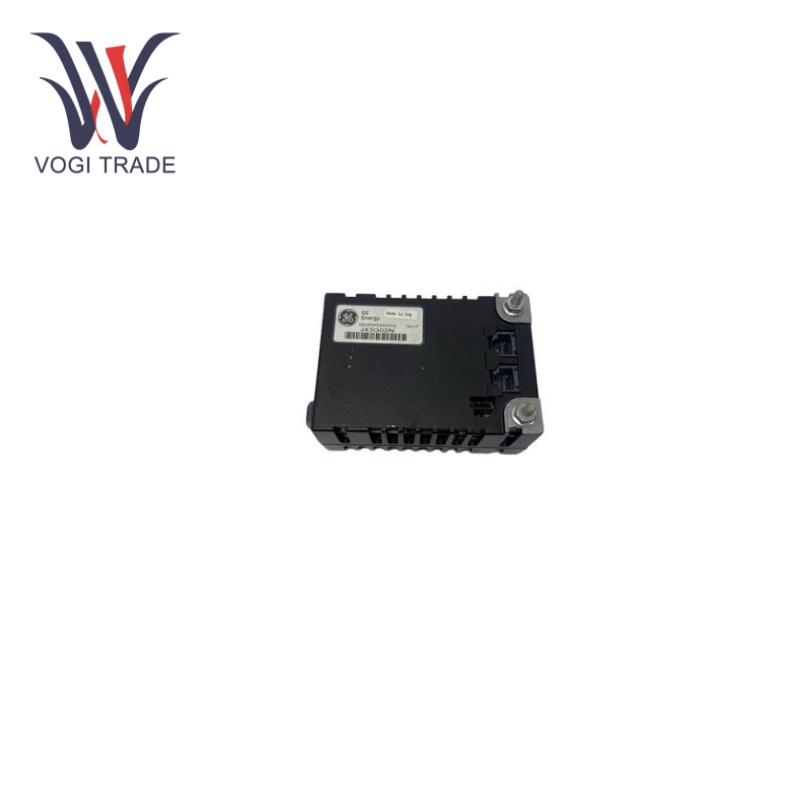

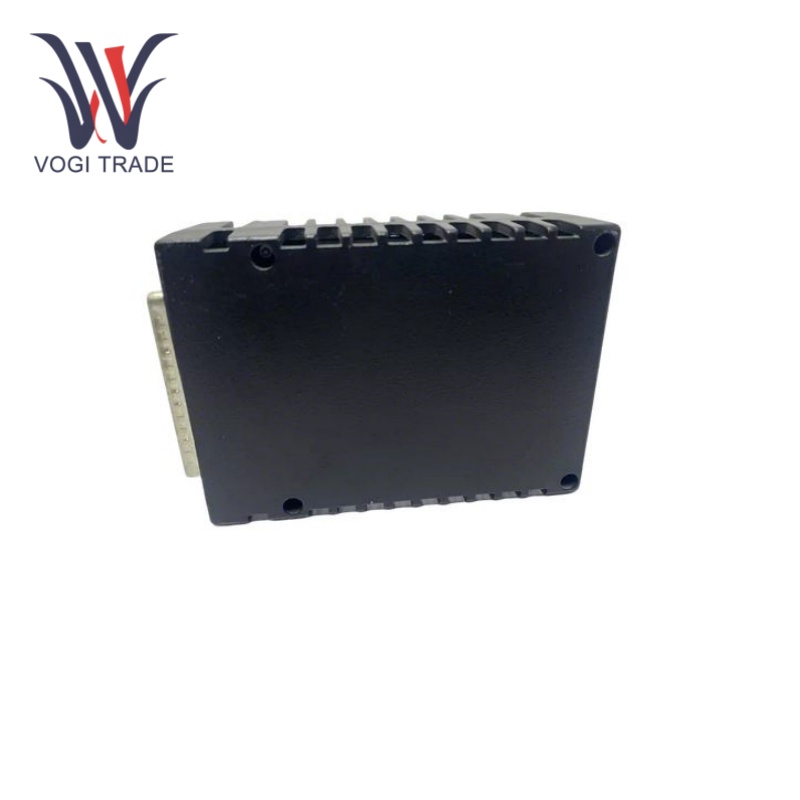

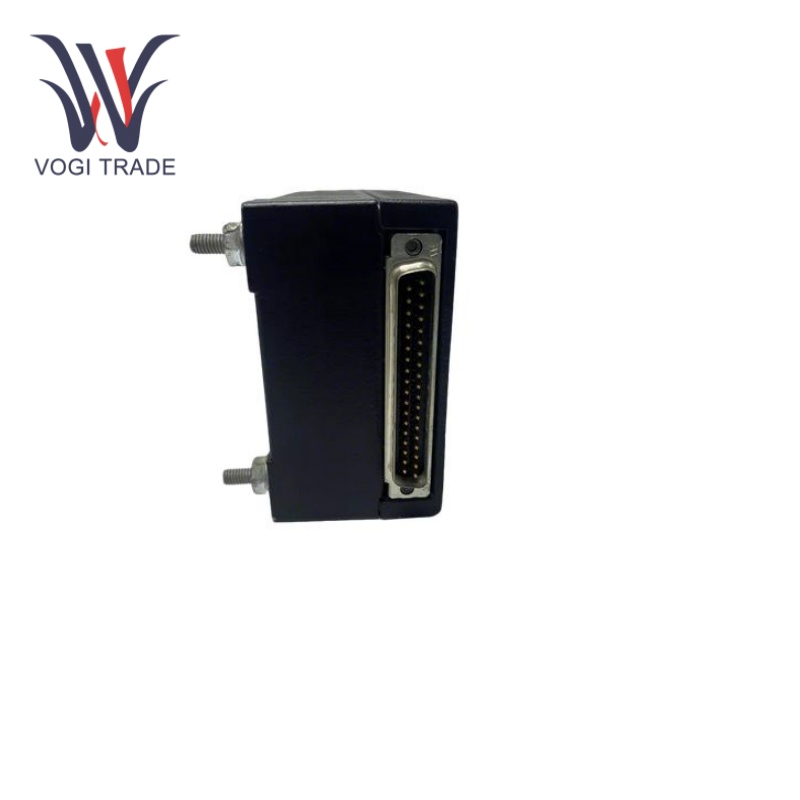

GE IS220PDIAH1A

Технические параметры

Количество входных каналов:24 канала ввода напряжения с сухими контактами.

Входная изоляция:Оптическая изоляция до 1500 В на всех входах.

Входной фильтр:Аппаратный фильтр, 4 мс.

Подавление переменного напряжения:60 В среднеквадратичного значения при 60 Гц при возбуждении 125 В постоянного тока.

Входное напряжение:Номинальное напряжение составляет 28,0 В постоянного тока, минимальное напряжение 27,4 В постоянного тока.

Рабочая температура:От -30 до 65 °С.

Порты Ethernet:2 интерфейса Ethernet RJ45.

Функциональные характеристики

Вариативность конфигурации:GE IS220PDIAH1A поддерживает различные типы клеммных колодок с дискретными контактными входами, такие как платы TBCI, платы TICI и платы STCI, предлагая пользователям более высокую степень гибкости и выбор конфигурации в соответствии с требованиями конкретного приложения.

Простая установка и эксплуатация:GE IS220PDIAH1A прост в установке и разумно реализует таблицу Менделеева. Благодаря удобной и надежной механической фиксации его можно легко установить и подключить к соответствующим разъемам клеммной колодки. Разъем входного питания со схемой плавного запуска может ограничить пусковой ток и уменьшить влияние на источник питания при запуске.

Входная изоляция и фильтрация:Оптическая изоляция 1500В по всем входам; изоляция предотвращает внутренние помехи и повреждения. Внутренний аппаратный фильтр со временем фильтрации 4 мс может фильтровать высокочастотный шум и сигнал помех на входе, чтобы повысить точность и стабильность входного сигнала.

Диагностика неисправностей

Системный мониторинг и сигнализация:Как правило, он имеет идеальные функции мониторинга и сигнализации в системе управления распределительной турбиной серии GE Mark VIe. Он способен отслеживать состояние GE IS220PDIAH1A во время работы. При возникновении неисправности система может выдать соответствующее тревожное сообщение и диагностический отчет, а также дать оператору подсказку через HMI или другие средства, чтобы оператор мог своевременно принять меры для устранения неисправности.

Диагностика последовательной связи:Инфракрасный последовательный порт связи обеспечивает локальную диагностическую последовательную связь пользователя. Пользователи подключаются к модулю через специальный диагностический инструмент, и модуль будет синхронизироваться с помощью последовательного порта для получения обширной диагностической информации, такой как процессор, память, состояние входного канала и т. д., что помогает быстро обнаружить и решить проблему.

Области применения

Электроэнергетика Промышленность:GE IS220PDIAH1A широко используется в системах управления газовыми, паровыми и ветряными турбинами в энергетической отрасли, таких как распределенная система управления турбиной серии Mark VIe. Он может точно собирать информацию и обрабатывать каждую точку переключения различными датчиками в турбине, точно отражая состояние «открыто-закрыто» клапанов, рабочее состояние насосов, а также сигналы тревоги различных защитных устройств и т. д., а также обеспечивая безопасность. и стабильная работа турбины.

Промышленная автоматизация:В производственных линиях промышленной автоматизации, таких как химическая, фармацевтическая, пищевая промышленность и другие отрасли, GE IS220PDIAH1A можно использовать для подключения различных дискретных устройств, таких как бесконтактный концевой выключатель и электромагнитный клапан, для реализации мониторинга и управления производственным процессом. Например, он может отслеживать и контролировать открытие и закрытие конвейерной ленты, работу роботизированной руки и состояние наполнения упаковочной машины, а также запуск и остановку оборудования и переключение технологического процесса.

Системы отопления, вентиляции и кондиционирования:GE IS220PDIAH1A  может использоваться в системах отопления, вентиляции и кондиционирования воздуха для мониторинга состояния различных отдельных компонентов, включая рабочее состояние вентиляторов, насосов и компрессоров, а также состояние открытия и закрытия заслонок и клапанов. Получая доступ к этим дискретным входным сигналам и обрабатывая их, система может распознавать ситуацию в окружающей среде, чтобы соответствующим образом и своевременно корректировать рабочий режим оборудования HVAC для реализации энергосбережения и комфорта.
