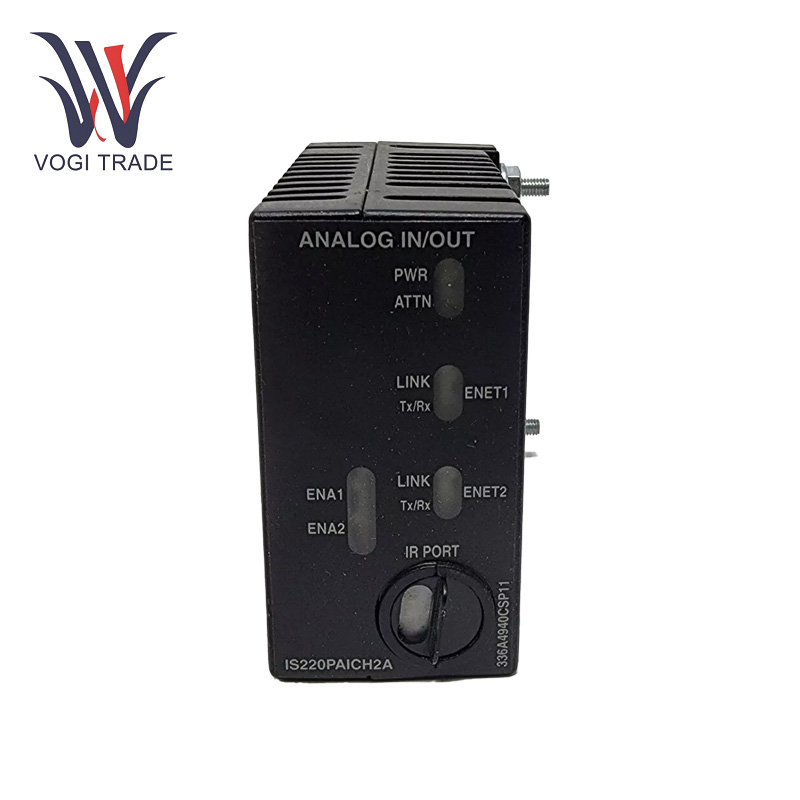

GE IS220PAICH2A

Эксплуатационные параметры

Номинальное напряжение питания:24 VDC (постоянный ток)

Рабочая диапазон напряжений:20 В постоянного тока до 30 В постоянного тока, чтобы обеспечить стабильную работу

Потребление мощности:Приблизительно 5 Вт.

Вход напряжения:Поддерживает 0-10 В диапазон напряжений постоянного тока.

Ток ввода:Принимает сигналы в диапазоне 4-20 мА.

Разрешение:Модуль обеспечивает 12-битное разрешение как для входов напряжения, так и для тока.

Диапазон ввода:0-10V для ввода напряжения и 4-20 мА для входа тока

Выход напряжения:Обычно работает в диапазоне DC 0-10V и используется для управления такими устройствами, как приводы.

Ток вывод:Поддерживает выход 4-20 мА для управления процессами.

Выходное разрешение:12-битное разрешение для выходов напряжения и тока.

Выходная нагрузка: Для выхода тока 4-20 мА модуль может приводить нагрузку до 500 Ом.

Особенности продукта

АналоговыйВвод и вывод:GE IS220PAICH2A предназначен для обеспечения как аналогового входа, так и вывода, что делает его универсальным для различных управляющих приложений.

Защита от входа:Часть IP20 защищает от пыли, которая имеет диаметр более 12 мм, и не защищает от проникновения воды. Это означает установку их в защищенной среде, обычно панели управления или шкаф.

Изоляция:Модуль электрически изолирует входные и выходные каналы, позволяя защищать к нему устройства от электрических помех и петель заземления.

Защита от перенапряжения:Это достигается путем регулирования напряжения питания, чтобы оставаться в пределах приемлемого диапазона и избежать разрушительного повышения уровня напряжения и тока в системе.

Протоколы связи:GE IS220PAICH2A интегрируется в Mark Vie с использованием Ethernet/IP или других промышленных протоколов в зависимости от того, как настроена ваша конкретная система.

Автобусная связь:Модуль имеет шину связи для подключения к более крупной системе управления, которая позволяет отправлять и получать сигналы из других частей системы.

Особенности встроенные диагностические светодиоды:Этот дизайн улучшает его функциональность и диагностические возможности.

Сопротивление вибрации:Модуль способен сопротивляться общим уровням вибрации 1G, что обычно важно для электростанций, заводов и других средах механических вибраций.

Установка

Стойка или панель меморанныне:Модуль GE IS220PAICH2A обычно монтируется 19 дюймов или панель управления. Надежно установите модуль, чтобы защитить от вибрации/механического шока, что может повлиять на производительность. Оставьте достаточно места вокруг модуля для воздушного потока, чтобы он не перегрелся.

Силовые соединения: Подключите источник питания 24 В постоянного тока к правильным клеммам ввода питания. Убедитесь, что источник питания стабилен и не ниже рекомендуемого диапазона напряжений 20-30 В постоянного тока, чтобы исключить проблемы на источнике питания.

Проводка аналоговые входы и выходы:Для аналоговых входных сигналов выходной сигнал подключен к входным клеммам GE IS220PAICH2A. Для аналоговых выходных сигналов Подключите выходные клеммы к соответствующим устройствам

Тестирование:Существует множество тестов, которые могут проводиться после проводки и конфигурации, чтобы подтвердить, что соединения работают правильно.

Диапазон приложений

PGOTER GENERGATE:GE IS220PAICH2A, используемый для контроля аналоговых сигналов на такие устройства, как датчики давления, датчики температуры и расходомеры, которые являются частями электростанций и турбинных систем.

Нефть и газ:Разработаны специально для мониторинга и контроля инструментов, таких как приводы клапанов, регуляторы давления и расходомеры в нефтегазовом секторе.

ВодаИнтегрируется в очистные сооружения, датчики и приводы, используемые для контроля уровней воды, давления и химических дозировки.
