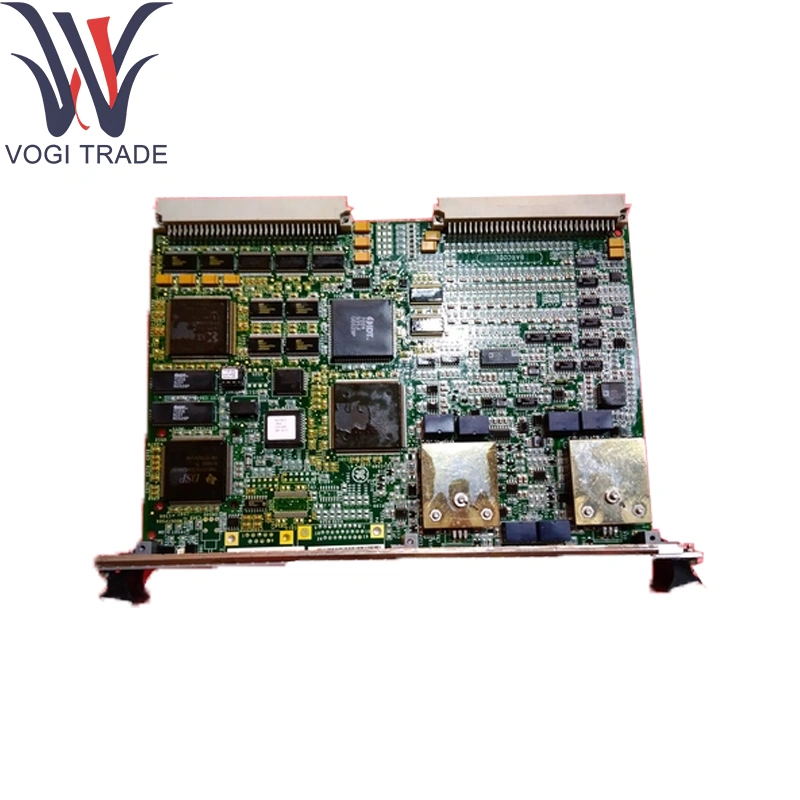

GE IS215UCVGM06A

Технические параметры

Каналы обратной связи: 6 изолированных аналоговых входов

Типы сигналов:

4-20 мА текущая петля (пассивная петля)

0-10 V DC (перемычка, выбираемый на канал)

Разрешение и точность:

16-битный A/D на канал

± 0,05 % полномасштабной точности

Скорость выборки: 200 образцов/сек на канал, одновременное сборы

Изоляция: ≥ 1 кВ-армированное

Защита: переосмысление зажима до ± 35 В; защита от обратной полярности; Подавление ввода

Диагностика:

Обнаружение открытой петли и короткого замыкания на канал

За канал светодиоды состояния (OK/FULL) на переднем крае

Разъемы:

Двойные 50-контактные разъемы ввода-вывода-пакета

GE IS215UCVGM06A ПРАВО-КОЛЛЕКС

Оценки окружающей среды:

Работа: - от 30 ° C до +65 ° C

Хранение: - от 40 ° C до +85 ° C

Влажность: до 95 % RH, не конденсирование

Функция продукта

Условия, линеаризируют и оцифровывают сигналы обратной связи по позиции клапана, пересылав точные данные о положении по шине Ionet Ethernet до процессора Mark Vie. Встроенная диагностика постоянно проверяет целостность цикла GE IS215UCVGM06A и сообщайте о любых условиях с открытым кругом или чрезмерным диапазоном, чтобы обеспечить быстрое обнаружение неисправностей и поддерживать стабильность контроля.

Основная поддержка mОдулы

Пэк -оператор ввода/вывода: is42xpscah1b Power/Carrier Assembly обеспечивает 24 В и ионет.

Модуль контроллера: CPU Mark Vie (например, IS200TPROH1C).

Пакет клапанов-привода: is215ucvdh7am Универсальный модуль управления управляющими клапанами для генерации сигналов привода

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОММНАЯ БЛОКИ: 34-й проездные блоки с винтовым зажим

Комплекты с панелью и панелью: зажимы адаптера и угловые кронштейны для 35-мм рельса или установки панели

Экранирующие аксессуары: зажимы кабеля и ядра феррита для подавления EMI на полевых кабелях

Калибровочные приспособления: калибраторы цикла для проверки нуля/пролета каждого канала

Поддержка программного обеспечения

Конфигурация и калибровка:

Тип петли (4-20 мА против 0-10 В) и настройки фильтра, запрограммированные через шаблоны GE CONTRMEST ™/ToolBoxst ™

Манеры калибровки онлайна направляют ноль и регулировки пролета на канал

Диагностика и мониторинг:

GE IS215UCVGM06A в реальном времени, с открытым цепью и коротким замыканием, доступны в тегах HMI и OPC-DA

Самопроверка при включении с диагностическими флагами вошел в диагностику контроллера

Обновления прошивки: доставлено в рамках выпусков системы Mark Vie; применяется через Toolboxst ™

Документация: подробно описано в Руководстве по установке ввода/вывода GE Mark/VIE
