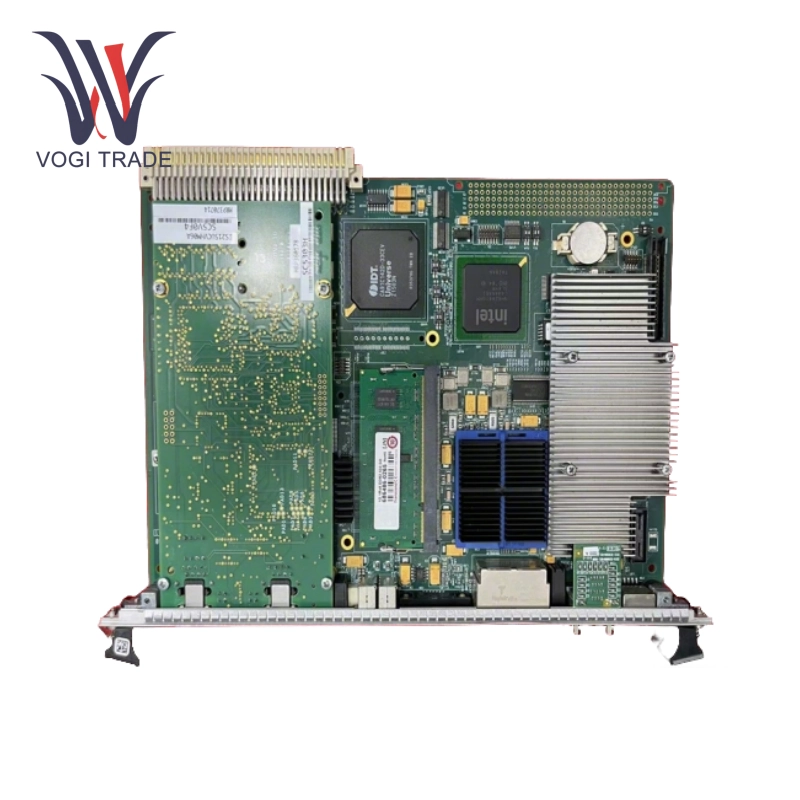

GE IS215UCCAM03A

Технические параметры

Процессор: оснащен процессором Intel Pentium M 1,6 ГГц (некоторые версии являются Intel Celeron 650 МГц).

Память: интегрированная DRAM 256 МБ и флэш -память 128 МБ.

Ethernet: поддерживает 10baset/100basetx, обеспечивает подключение к модульным данным (UDH) для связи с HMI, другими контроллерами и сетями ввода -вывода.

Интерфейс ISBUS: двойная поддержка, каждый порт может управлять 64 задачами связи и выделять 224 статусных битов (I/M/T) и 128 управляющих битов (Q/M/T область).

RS-232C Порт: используется для отладки и конфигурации оборудования.

Диапазон температуры: от -40 ° C до +85 ° C.

Расширение: GE IS215UCCAM03A поддерживает слот мезониновой карты PCI (PMC), расширяемые функциональные модули, совместимые с модулем гениальной шины и реализует совместный контроль с несколькими устройствами.

Принцип установки и эксплуатации

Физическая установка: стандартная архитектура CPCI принята, и ее необходимо вставить в слот 1 (слот основного контроллера) стойки CPCI.

Управление питанием: оснащено избыточным дизайном с двойным источником питания, поддержкой замены горячей замены; Во время установки аккумулятор CMOS должен быть подключен через перемычку для поддержания часов в реальном времени.

Запуск системы: загрузите программное обеспечение управления на основе операционной системы QNX Neutrino в реальном времени, поддерживая индивидуальные приложения для различных промышленных сценариев, таких как паровые турбины и газовые турбины.

Конфигурация сети: подключить UDH через Ethernet, чтобы реализовать взаимодействие данных с хост -компьютером (например, программное обеспечение Toolboxst); Сеть ввода-вывода использует протокол RS-485 или ISBUS.

Меры противоположных: программный уровень объединяет алгоритмы фильтрации и проверки избыточности и сотрудничает с проектированием аппаратного обеспечения, чтобы уменьшить влияние электромагнитных помех.

Основные функции

Многозадачность: GE IS215UCCAM03A поддерживает 64 задачи параллельных коммуникаций, каждая задача независимо выделяет ресурсы, подходящие для сценариев промышленного управления с высоким содержанием.

Мониторинг в режиме реального времени: обратная связь с модулем и статусом связи в режиме реального времени через 224 статуса и выполнение инструкций по выводу с использованием 128 управляющих битов для обеспечения скорости отклика системы.

Гибкое расширение: интегрированное 2 -й слоты PMC, может расширить аналоговый вход/вывод, цифровой ввод -вывод и другие модули (такие как серия GE IC670).

Высокая достоверность дизайна: сертифицирован UL и CE, в соответствии с международными стандартами безопасности; Встроенный таймер сторожевого пса (таймер наблюдения) для предотвращения тупика программы.
