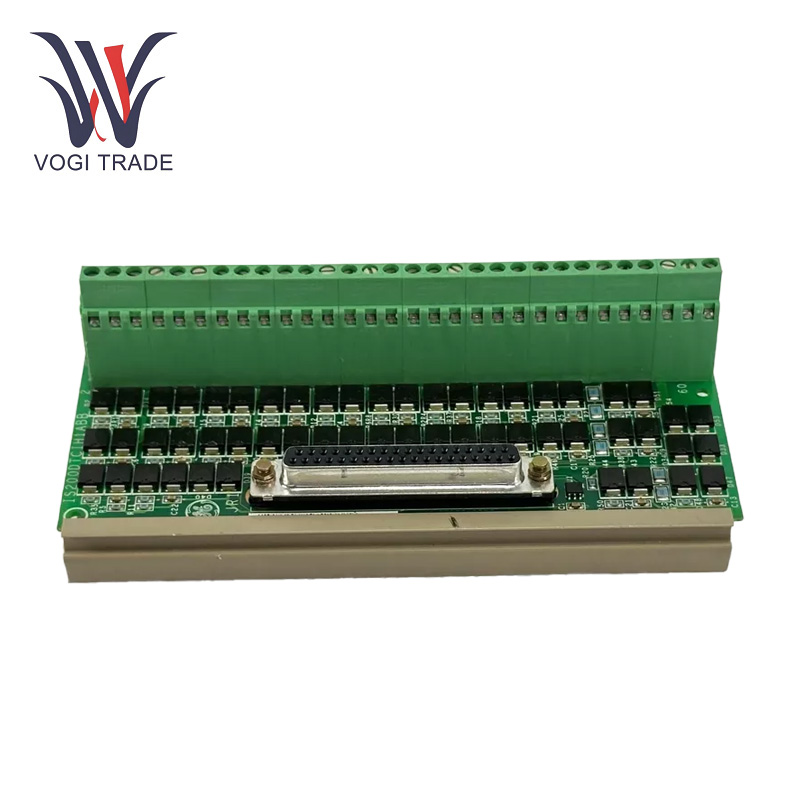

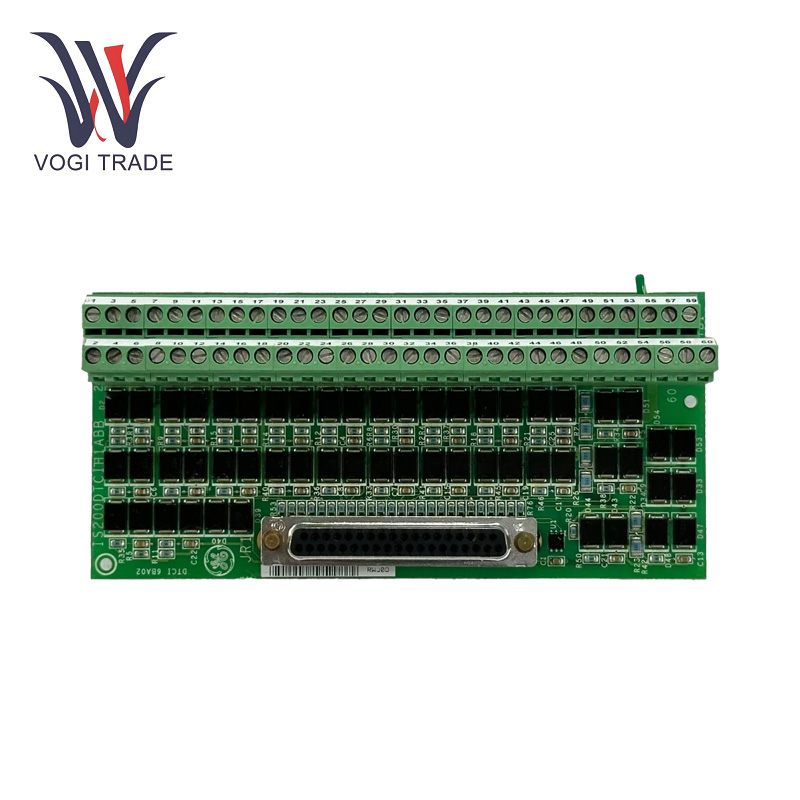

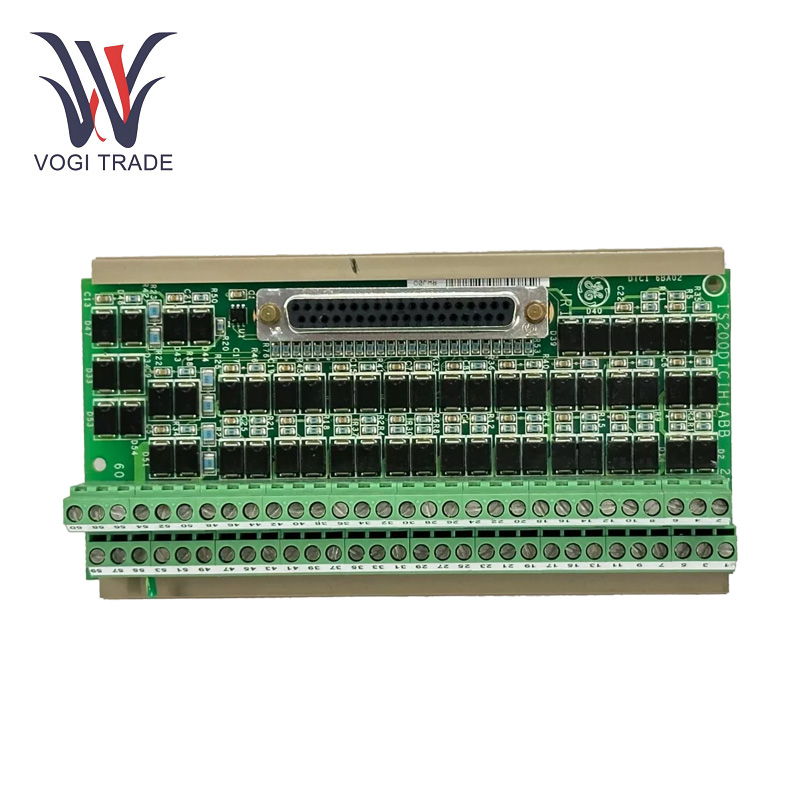

GE IS210DTTCH1A

Эксплуатационные параметры

Входное напряжение:24 В.

Диапазон рабочей температуры:-40 ° C до +70 ° C.

Диапазон температуры хранения:-40 ° C до +85 ° C.

Влажность:От 5% до 95%

Термопарные входы:Плата поддерживает 12 входов термопары, размещая различные типы термопары для различных потребностей измерения температуры.

Кондиционирование сигнала:Интегрированное кондиционирование сигнала обеспечивает точные показания температуры, минимизируя шум и помехи.

Компенсация холодного соединения:Правление обладает контрольными возможностями холодного соединения для поддержания точности измерений в различных условиях окружающей среды.

Особенности продукта

Функция терминальной платы:Сборка основной терминала для контакта。 и выступает в качестве интерфейса для различных полевых устройств для связи от датчиков с системой управления.

Кондиционирование и передачу сигнала:GE IS210DTTCH1A выполняет кондиционирование сигнала входных сигналов.

Получение данных о температуре:Основной функцией GE IS210DTTCH1A является получение данных о температуре от подключенных термопавров и передачи этой информации в систему управления для мониторинга и анализа.

Обработка данных:Данные, генерируемые термопарами, нуждаются в адекватной обработке, поэтому плата может включать в себя кондиционирование сигнала, линеаризацию и другие методы, чтобы гарантировать, что данные полезны.

Установка

Процесс монтажа:Убедитесь, что DIN Rail хорошо установлен в шкафу управления. GE IS210DTTCH1A теперь можно легко установить на рельс DIN. Несколько плат могут быть размещены рядом друг с другом на одном и том же рельсе DIN из -за его складываемого дизайна.

Заземление:Номер детали указывает на то, что плата использует два подключения винта Scom для подключения заземления. Они должны быть должным образом подключены при установке. Заземляющие соединения помогают минимизировать электрический шум и безопасно гарантировать, что плата функционирует. Обязательно прикрутите винты Scom очень плотно, чтобы подтвердить хорошую дорожку заземления.

Подключение к VTCC:Используйте один стандартный 37 -штифтный разъем кабеля для подключения GE IS210DTTCH1A к плате обработки термокуплеров VTCC. Убедитесь, что разъем полностью вставлен и заблокирован на месте, чтобы предотвратить любые свободные соединения, которые могут привести к потере сигнала или прерывистой работе.

Диапазон приложений

Газовые турбины:Анализируя электростанции газовых турбин, GE IS210DTTCH1A развернута для мониторинга температуры различных частей газовой турбины. Его можно соединить, чтобы предоставить реальную по времени данных температуры в систему управления путем прикрепления термопалей к ее входам. Эти данные помогают улучшить работу газовой турбины, поскольку она используется для эффективного сжигания топлива и предотвращения нагревания критических компонентов в случае неисправности.

Паровые турбины:В домене на основе паровой турбины плата может быть интегрирована для контроля температуры пара на разных этапах турбинного цикла. Это обеспечивает эффективную работу паровой турбины, а электростанция работает в безопасных условиях.

Обработка металлов: В процессах плавки металлов и коровки важно контролировать температуру. GE IS210DTTCH1A используется для мониторинга печи или металлической заготовки для температуры. Такая точность позволяет точно контролировать процесс нагрева и охлаждения, что приводит к высокому качественным металлическим продуктам.

Химическая обработка:Плата может использоваться для мониторинга и контроля температуры реакционных сосудов у химических растений, где реакции часто происходят при определенных температурах. Это также гарантирует, что химические реакции происходят по желанию, что максимизирует выход продукта, ограничивая вероятность того, что возникают нежелательные реакции.

Поиск неисправностей

Неточные показания температуры:Неправильные соединения термопары, неправильная конфигурация типа термопары или помехи окружающей среды.

Исправить:Проверьте, правильно ли защищены и настроены все соединения термопары, подтвердите, что в конфигурации системы выбирается правильный тип термопары, а также контролируйте внешний электрический шум или факторы окружающей среды, которые могут повлиять на показания.

Потеря сигнала:Осмотреть провода термопары на предмет непрерывности и целостности; Убедитесь, что 37-контактный кабель надежно подключен и свободен от повреждений.
