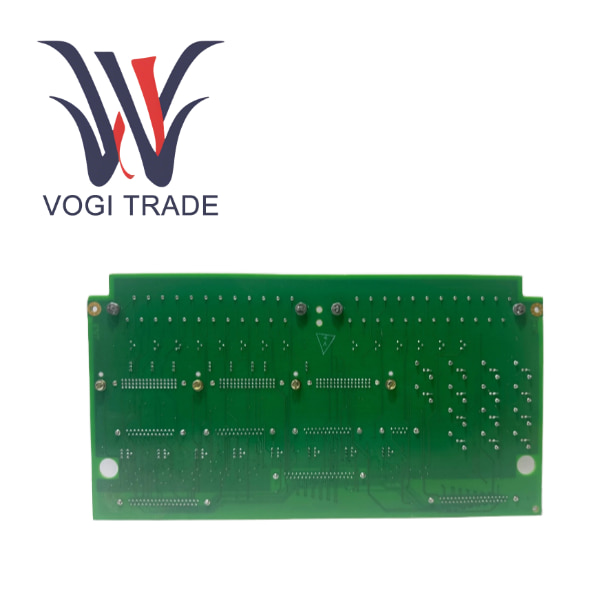

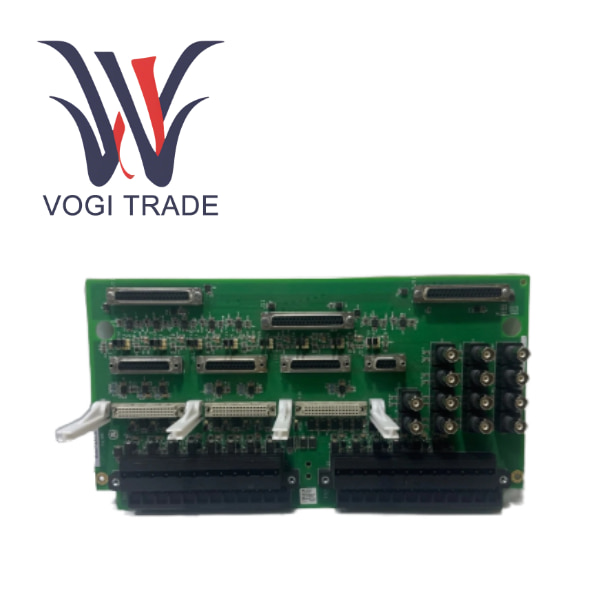

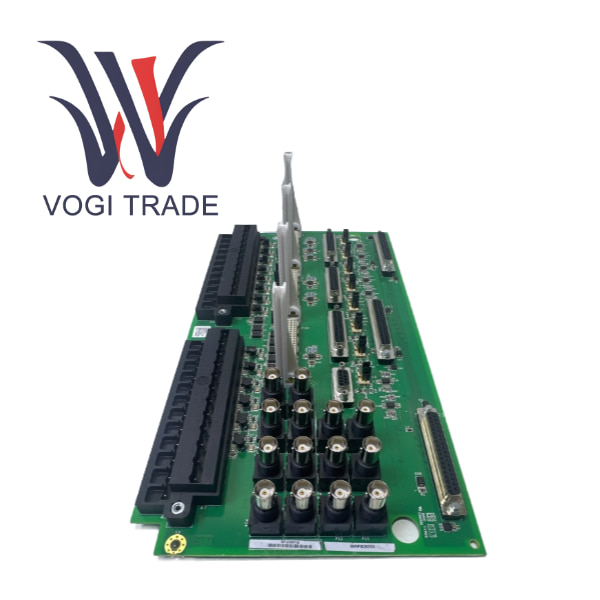

GE IS200TVBAH2ABC

Обзор продукта

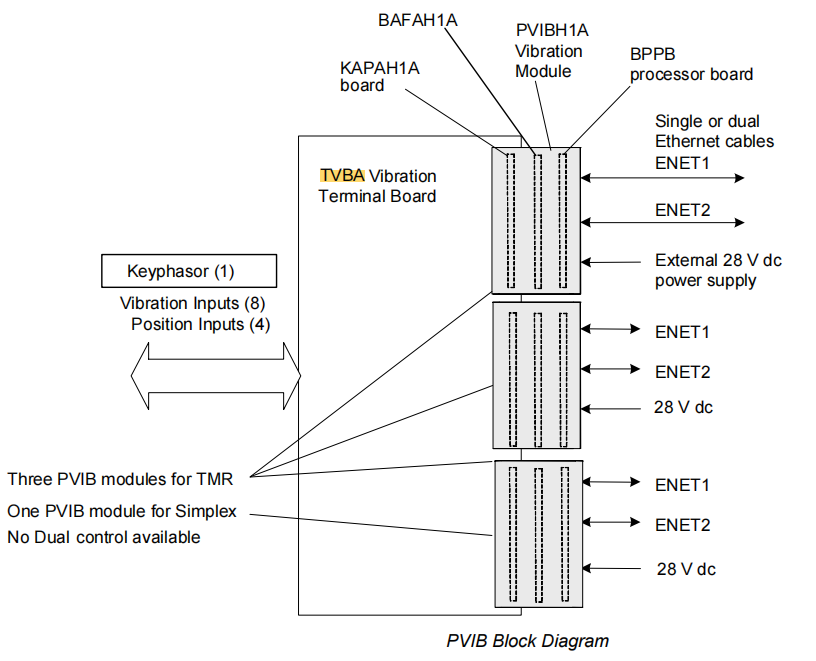

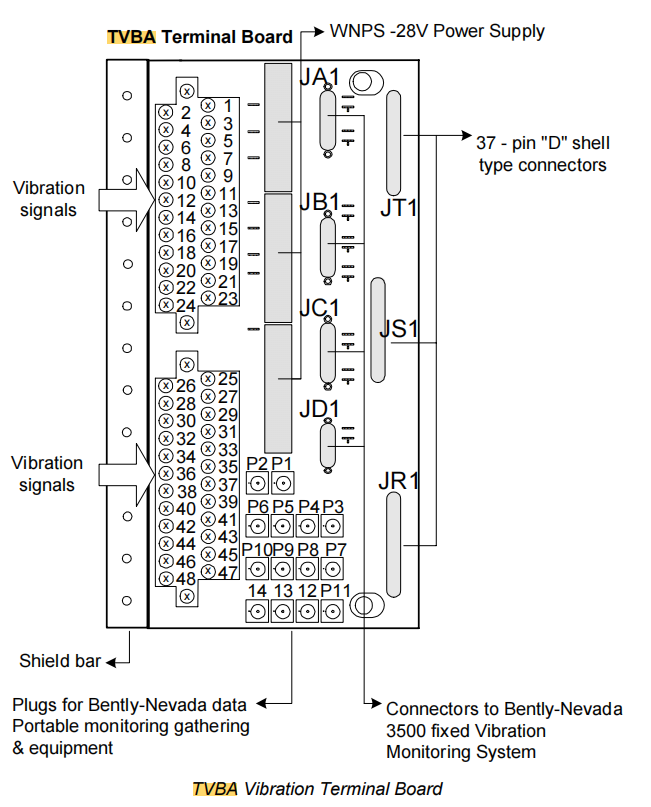

GE IS200TVBAH2ABC — это высокопроизводительная клеммная колодка для ввода динамических сигналов высокой плотности, специально разработанная General Electric для турбин Mark VIe и Mark VIeS, а также систем управления технологическими процессами. Эта плата является ключевым компонентом децентрализованной архитектуры ввода-вывода Mark VIe и специально разработана для мониторинга состояния и защиты вращающегося оборудования. Его основная функция — обеспечить безопасный, надежный и малошумящий физический проводной интерфейс для низкоуровневых широкополосных аналоговых сигналов от прецизионных датчиков, таких как вихретоковые датчики, акселерометры и сейсмические детекторы. IS200TVBAH2ABC сам по себе представляет собой активный или терминальный концентратор с простой схемой формирования сигнала. Сигналы местных датчиков подключаются к этой клеммной колодке через экранированные кабели, а затем передаются по специальному ленточному кабелю высокой плотности на процессорный модуль ввода-вывода VVIB (вход вибрации) или SAMB (акустический мониторинг), установленный в стойке ввода-вывода шкафа управления. Такая конструкция гарантирует, что слабые динамические сигналы не будут нарушены во время передачи, закладывая прочную аппаратную основу для достижения точной оценки механического состояния, раннего предупреждения о неисправности и надежной защиты от превышения пределов.

Область применения отрасли

IS200TVBAH2ABC в основном применяется в отраслях, где имеется крупное и ответственное вращающееся оборудование и используются системы управления GE Mark VIe/VIeS.

Электроэнергетика

Мониторинг вибрации вала, вибрации подшипников и осевого смещения паровых турбин, газовых турбин, генераторов и насосов питательной воды.

Нефть и природный газ

Комплексный мониторинг механического состояния компрессоров магистральных трубопроводов, холодильных компрессоров завода СПГ и турбинного оборудования на морских платформах.

Химическая и нефтехимическая промышленность

Мониторинг основного турбинного оборудования, такого как большие реакционные сосуды, компрессоры синтез-газа и компрессоры газа крекинга.

Другая тяжелая промышленность

Мониторинг крупных вентиляторов, насосов и главных приводов прокатных станов и т.п.

Обновления продуктов и технологические достижения

Ранние системы обычно полагались на независимую систему Bally Nevada 3500 для мониторинга и защиты от вибрации, взаимодействуя с РСУ через проводную проводку или связь, что приводило к разрознению информации и сложным проблемам с обслуживанием.

В эпоху Mark VIe было представлено интегрированное решение VVIB/SAMB + TVBA, интегрирующее основные функции защиты в РСУ, обеспечивая интеграцию управления и защиты. Это был значительный прогресс в инженерной практике.

Настоящее и будущее

Частота дискретизации, разрешение и плотность каналов высокопроизводительных модулей ввода-вывода постоянно улучшаются.

Будущие модули ввода-вывода на уровне периферийных вычислений смогут выполнять предварительное БПФ или извлечение признаков локально, загружая только ключевые результаты, тем самым снижая нагрузку на сеть и серверы.

Облако и искусственный интеллект. Исходные данные о вибрации можно загрузить в облако через безопасный шлюз и использовать алгоритмы искусственного интеллекта и машинного обучения для более точного прогнозирования неисправностей и управления работоспособностью.

Характеристики продуктахарактеристики и параметры

Серия продуктов               GE Mark VIe / Mark VIeS Система ввода-вывода

Тип модуля                 Плата входных клемм вибрации/перемещения/ускорения (клеммная колодка входных сигналов вибрации/перемещения/ускорения)

Модель                          IS200TVBAH2ABC

Версия аппаратного обеспечения        H2A

Каналы и характеристики сигналов

Количество входных каналов    8 каналов

Поддерживаемые типы датчиков

Датчик вихревых токов        Используется для измерения вибрации вала, осевого смещения, дифференциального расширения, эксцентриситета и фазометра. Обычно выдает от -2 В до -18 В постоянного тока с наложенным сигналом вибрации переменного тока 0-10 В (размах).

Акселерометр                 Используется для измерения абсолютной вибрации седла или корпуса подшипника. Может поддерживать акселерометры ICP/IEPE или зарядного типа.

Сейсмический датчик                Используется для мониторинга низкочастотной вибрации.

Источник питания возбуждения Для акселерометров ICP/IEPE клеммная колодка или прилагаемый модуль VVIB обеспечивают источник постоянного тока +24 В постоянного тока, 2–10 мА. Для вихретоковых датчиков возбуждение обычно обеспечивает предусилитель (Proximitor), а плата TVBA получает только его выходной сигнал.

Полоса пропускания сигнала             Поддерживает широкополосные сигналы с типичным диапазоном от 0 Гц до 10 кГц или даже выше, что соответствует требованиям мониторинга высокоскоростного вращающегося оборудования.
