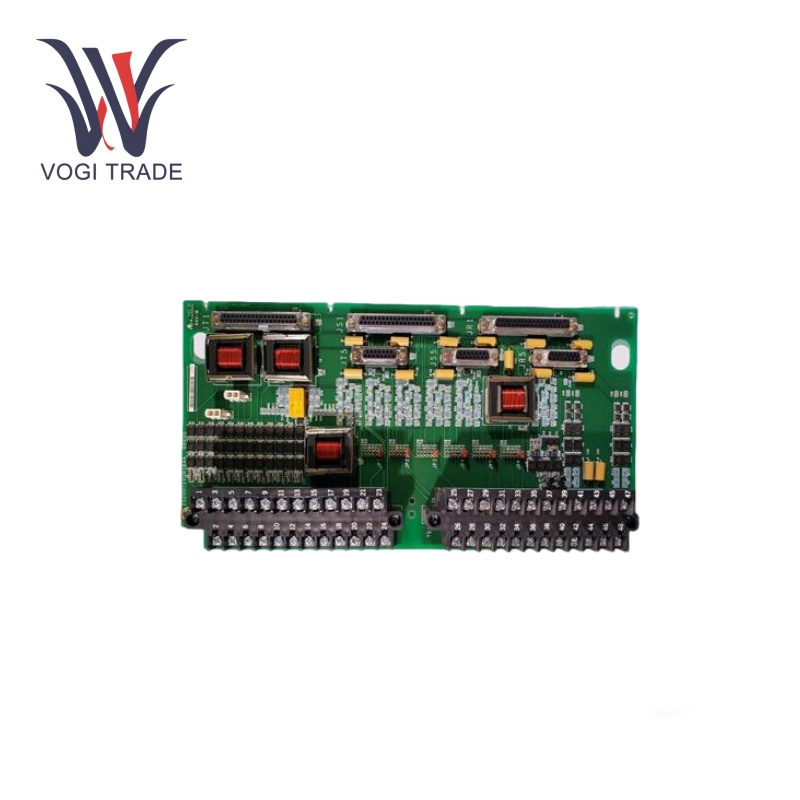

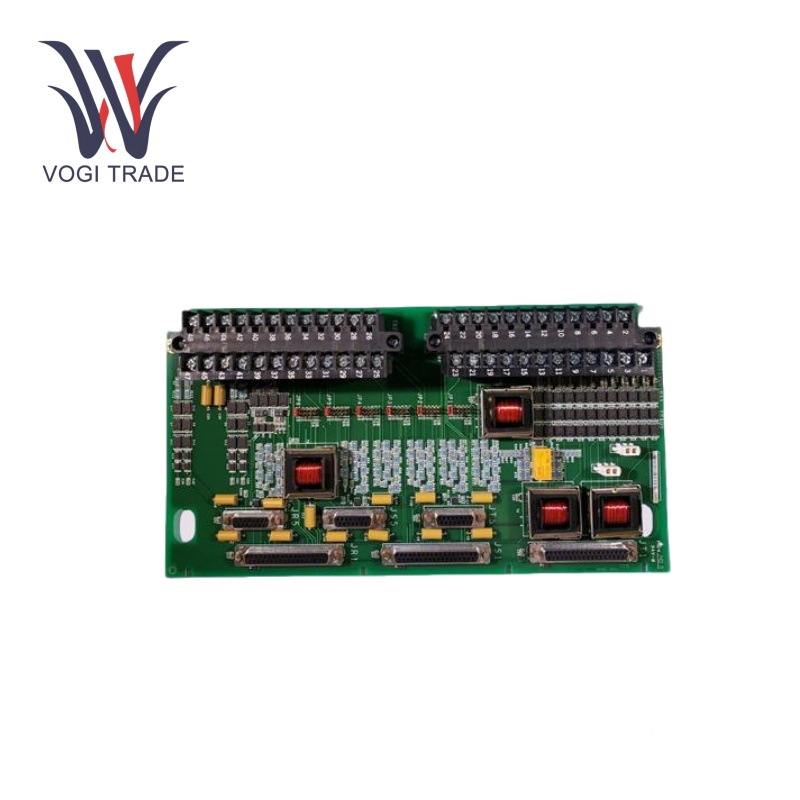

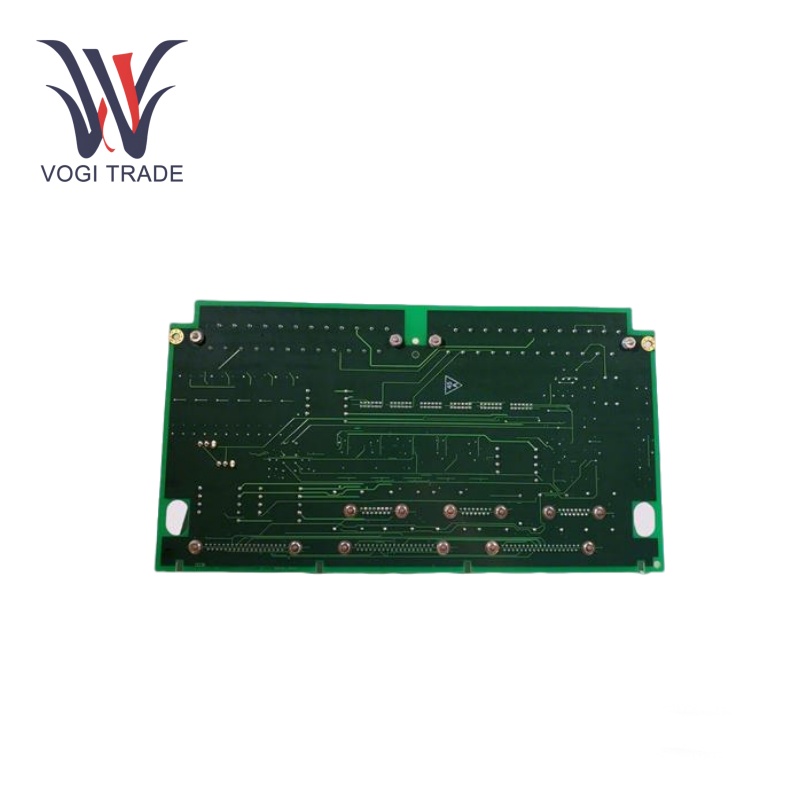

GE IS200TSVOH1BBB

Эксплуатационные параметры

Входное напряжение: 24 VDC

Текущее потребление: 120 мА

Аналоговые сигналы: От 0 до ± 50 В.Д.

Сигналы переменного тока: До 24 вак

CненавистныйПетлевые сигналы: 4 - это 20 мА

Поддержка обратной связи: Приспосабливает до трех линейных различных дифференциальных трансформаторов (LVDT) на канал, что позволяет получить высокие, медианные или низкие конфигурации.

Входные данные импульса: От 2 до 14 кГц

Профильфункции воздуховода

Функция питания: Окружная плата Основная роль GE IS200TSVOH1BBB - служить в качестве платы питания. Это обеспечивает питание для отдельных компонентов. Это позволяет правильно работать микроконтроллеры, модули связи и входные/выходные интерфейсы, предоставляя им необходимую электрическую энергию.

Функция интерфейса сигнала: Измерения сигнала предоставляются с помощью четырех тестовых точек TP. Эти точки позволяют техникам контролировать целостность сигналов, движущихся через систему. Это необходимо для диагностики производительности системы.

Функция соединения: Правление облегчает подключение Ethernet с разъемом Джека. Это соединение позволяет плате подключаться и общаться с другими Mark VI, Mark Vie или EX2100, а также станциями обслуживания и операторов. GE IS200TSVOH1BBB облегчает обмен данными, например, эксплуатационные данные в реальном времени.

Установка

Выключить систему:Перед установкой подтвердите систему Mark VI и все связанные источники питания и подключенное оборудование, чтобы минимизировать потенциал электрического удара и повреждение дополнительных компонентов.

Найдите слот установки: Вы будете руководствоваться тем, как установить GE IS200TSVOH1BBB в модуле Versa Europa Rack. Правление имеет стандартный профиль в качестве механического и электрического интерфейса.

Установите доску: Совместите доску с слотом и осторожно вставьте ее на место. Убедитесь, что разъемы на всех контактах края платы будут должным образом вставлены в слот. Защитите доску, обязательно затягивает ее. Это мешает плате ослабевать и греметь вокруг во время использования.

Подключите кабели: Согласно схеме подключения системы, подключите любые кабели питания, сигнальные кабели и кабель Ethernet. Проверьте все соединения-это крабовые коры, чтобы избежать прерывистых соединений.

Власть и проверить: После того, как установка и кабельные соединения будут выполнены, включите систему. Используйте фронтальные светодиоды GE IS200TSVOH1BBB, чтобы помочь в проверке работы GE IS200TSVOH1BBB и других компонентов.

Диапазон приложений

Контроль газовой турбины: Тестирование и калибровка датчиков и приводов, или интерфейсы с полевыми приборами турбины, для мониторинга и управления операциями турбины.

Промышленная автоматизация: Используется в системах на основе ПЛК для мониторинга и контроля процессов.

Нефть и газ: Эффективная передача сигналов для восходящих и нижних операций.

Поиск неисправностей

Визуальный осмотр: Ищите любые физические повреждения, свободные провода или сожженные компоненты на доске.

Проверки сигнала: Используйте надлежащее испытательное оборудование, чтобы подтвердить, что входные и выходные сигналы находятся в номинальном диапазоне.

Настройки перемычки: Убедитесь, что Jumpers JP1 на JP6 правильно устанавливаются в соответствии с приложением.

Кабельное соединение: Правильно подключите все кабели, особенно в разъемах J5, J3 и J4 и проверьте на наличие коррозии.

Точность обратной связи: Проверить показания от LVDT, чтобы обеспечить точную обратную связь положения клапана.
