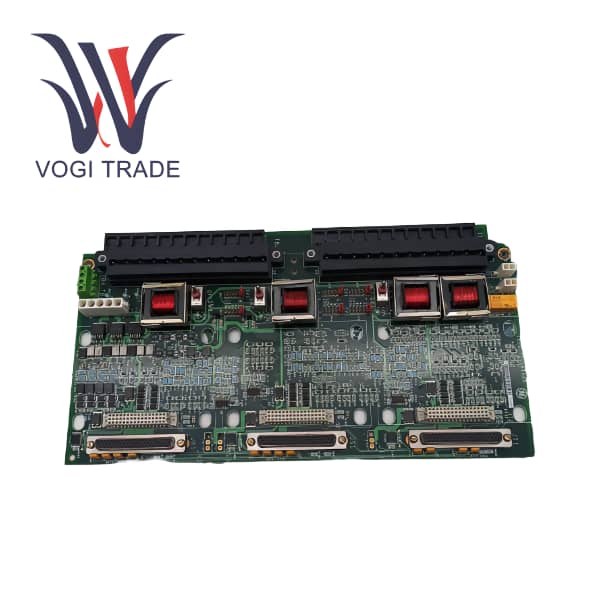

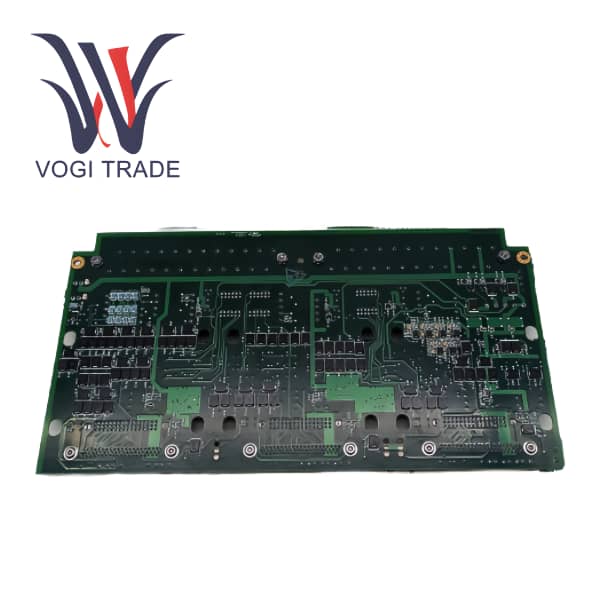

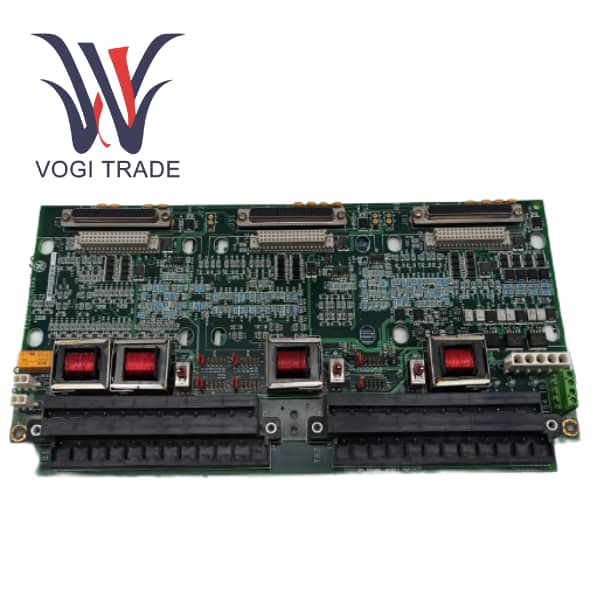

GE IS200TSVCH1AED Клеммная колодка входа/выхода сервопривода

Бренд: GE
Описание: ИС200ТСВЧ1АЕД
Состояние: Совершенно новый
Сертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМО
Гарантия: 1 год
Кол-во инвентаря: 18
Срок оплаты: Т/Т
Порт доставки: Сямэнь
Клеммная колодка входа/выхода сервоприводов GE IS200TSVCH1AED Идеально подходит для одновременного сбора данных с термопар и сигналов напряжения в критически важных контурах управления турбиной.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Производство	GE
Номер модели	ИС200ТСВЧ1А ИС200ТСВЧ1АЕД
Номер заказа	ИС200ТСВЧ1А ИС200ТСВЧ1АЕД
Каталог	Марк VI
Страна происхождения	США
КОД ТН ВЭД	8537101190
Измерение	178×330×160 мм
Масса	1,5 кг

Элемент	Описание
Название продукта	Клеммная колодка сервопривода ввода-вывода TSVC
Номер детали	ИС200ЦВЧ1АЕД
Основные функции	В качестве клеммной колодки интерфейса в контуре сервоуправления она соединяет модуль ввода-вывода PSVO с сервоклапаном (выход) и датчиком обратной связи по положению (например, LVDT, вход) на месте.
Поддержка модулей ввода-вывода	Должен использоваться с модулем ввода-вывода сервоуправления PSVO.
Система	В системе управления Mark VIe полная цепочка сервоуправления состоит из: контроллер → модуль PSVO → клеммная колодка TSVC → сервоклапан/датчик.
Совместимость и резервирование	Поддерживает конфигурацию TMR (тройное модульное резервирование). В системе TMR три модуля PSVO можно подключить к трем независимым разъемам (JR1, JS1, JT1) на одной клеммной колодке TSVC.
Ключевые особенности	- Выход: обеспечивает высокоточный аналоговый сигнал (например, ±10 В постоянного тока или 4–20 мА) для управления сервоклапаном. - Вход: получает сигналы обратной связи от датчиков положения. - Формирование сигнала: Плата содержит необходимые схемы для формирования и защиты сигнала.
Физическое соединение	- Подключается напрямую к модулю ввода-вывода PSVO через 37-контактный разъем постоянного тока. - На стороне эксплуатации используются съемные экранированные клеммные колодки для упрощения установки и обслуживания.
Источник питания	Рабочее питание обеспечивается подключенным модулем ввода-вывода PSVO через разъем объединительной платы.
Справочная документация	Подробную информацию можно найти в разделе документа «Сервоуправление PSVO» (стр. 451–472).

Основная функцияции

Основные функции GE IS200TSVCH1AED следующие:

Первая функция — контроллер сервоклапана, обеспечивающий точный выходной ток или напряжение для гидравлических приводов или сервоклапанов.

Получение сигнала обратной связи также является ключевой функцией клеммной панели сервопривода. Получает сигналы обратной связи от таких устройств, как датчики положения и LVDT.

Одной из них также является высокоточная аналоговая обработка сигналов. Поддерживает аналоговый выход и вход высокого разрешения для обеспечения точности управления.

TSVC демонстрирует превосходную совместимость с системами GE. Предназначен для использования с модулем PSVO, поддерживает конфигурации Simplex или TMR.

Технические характеристики

Аналоговый выход: ±10 В постоянного тока или 4–20 мА.
Аналоговый вход: для получения сигнала обратной связи.
Количество каналов: поддержка нескольких сервоканалов в зависимости от конфигурации.
Подключение: напрямую подключается к модулю PSVO через 37-контактный разъем постоянного тока.
Электропитание: 28 В постоянного тока от модуля PSVO.
Рабочая температура: от -30°C до +65°C.
Температура хранения: от -40°C до +85°C.
Влажность: от 5% до 95%, без конденсации.

Системная интеграция

Интеграция системы GE IS200TSVCH1AED достигнута за счет следующих моментов:

Во-первых, используется с модулем PSVO для формирования полного контура сервоуправления. Во-вторых, поддерживает конфигурации Simplex (одноканальная) или TMR (тройное резервирование) в системах Mark VIe. В-третьих, настройка и диагностика доступны через программное обеспечение ToolboxST.

Диагностика и обслуживание

Пользователи могут диагностировать и обслуживать систему GE Mark VIe следующими методами:

Самодиагностика выявляет короткие замыкания на выходе, обрывы цепи, перегрузки и другие неисправности.

Статус отображается с помощью светодиодных индикаторов модуля PSVO и интерфейса ToolboxST.

Поддерживается онлайн-замена, что упрощает обслуживание.

Типичные применения

IS200TSVCH1AED находит широкое применение в системах управления паровыми турбинами, которые наиболее часто используются в следующих трех основных областях:

Управление топливным клапаном газовой турбины, управление впускным клапаном паровой турбины и другие промышленные сервосистемы, требующие высокоточного контроля положения.
