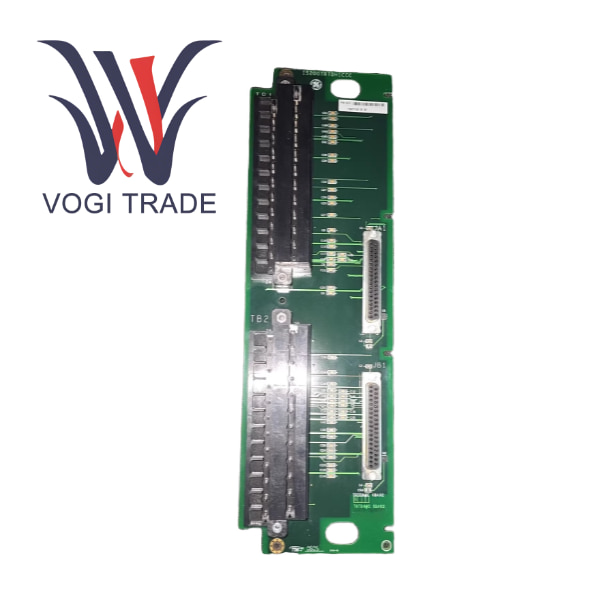

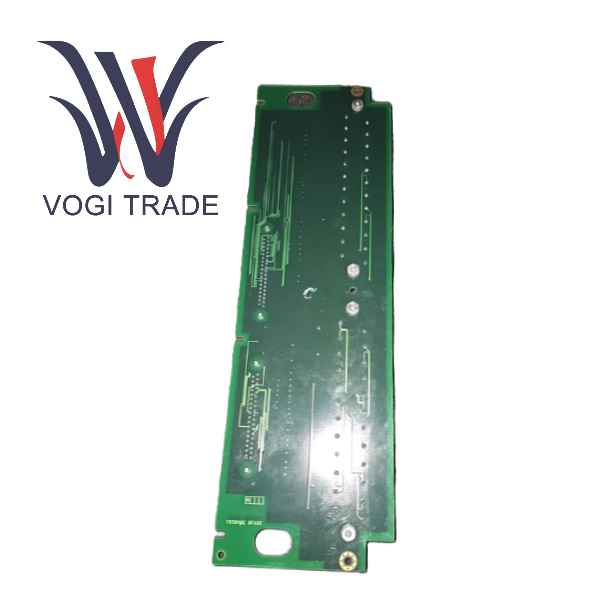

Бренд: GEОписание: симплексная плата с двумя разъемами постоянного тока.Состояние: Совершенно новыйСертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМОГарантия: 1 годКол-во инвентаря: 5Срок оплаты: Т/ТПорт доставки: СямэньGE IS200TRTDH1DBB — это специальная 8-канальная входная клеммная колодка резистивного термометра, разработанная General Electric для турбин Mark VIe и Mark VIeS, а также систем управления технологическими процессами. Основная функция этой платы, являющейся ключевым компонентом архитектуры распределенного ввода-вывода Mark VIe, заключается в обеспечении безопасного, надежного и стандартизированного физического интерфейса проводки для устанавливаемых на объекте датчиков температуры RTD.
| Производство |
GE |
|
Номер модели |
IS200TRTDH1DBB |
| Номер заказа |
IS200TRTDH1DBB |
| Каталог |
Марк VI |
|
Страна происхождения |
США |
|
КОД ТН ВЭД |
8479909090 |
| Измерение |
11,5 см*4,5 см*3,8 см |
| Размер упаковки |
14*7см*6см |
| Масса |
0,22 кг |
Обзор продукта
GE IS200TRTDH1DBB — это специальная 8-канальная входная клеммная колодка резистивного термометра, разработанная General Electric для турбин Mark VIe и Mark VIeS, а также систем управления технологическими процессами. Основная функция этой платы, являющейся ключевым компонентом архитектуры распределенного ввода-вывода Mark VIe, заключается в обеспечении безопасного, надежного и стандартизированного физического интерфейса проводки для устанавливаемых на объекте датчиков температуры RTD. Сам IS200TRTDH1DBB представляет собой концентратор без питания, который не выполняет никакой обработки сигналов. После того как сигналы сопротивления от местных датчиков RTD подключаются к этой клеммной колодке через экранированный кабель, они затем передаются по специальному ленточному кабелю высокой плотности к процессорному модулю ввода-вывода PRTD, установленному в стойке ввода-вывода шкафа управления. Эта конструкция прекрасно унаследовала и оптимизирует высокие требования к мониторингу температуры в системе Mark VI, выступая в качестве основного оборудования для обеспечения точного мониторинга ключевых параметров, таких как температура подшипников и температура обмоток критического оборудования, такого как газовые и паровые турбины.
Сравнение похожих продуктов
| Характеристики |
GE IS200TRTDH1DBB |
Сименс SM331 РТД |
Карта термометра сопротивления Emerson DeltaV серии M |
Общий модуль сбора данных RTD |
| Архитектурная концепция |
Отдельный тип |
Интегрированный/сблокированный |
Отдельный тип |
Интегрированный |
| Основное преимущество |
Максимальная ремонтопригодность, высокая надежность |
Высокая интеграция, умеренная стоимость |
Хорошая ремонтопригодность, глубокая интеграция РСУ. |
Гибкость, низкая стоимость |
| RTD-соединение |
Четко поддерживайте систему линий 2/3/4. |
Обычно поддерживает 2/3/4-проводные системы. |
Обычно поддерживает 2/3/4-проводные системы. |
Зависит от конкретной модели |
| Сохранение удобства |
Очень сильно выездная операция |
Очень сильно выездная операция |
Высокий клеммная колодка вставного типа |
Низкий Требуется распаковка |
| Применимая платформа |
Марка GE VIE/VIES |
Сименс С7-300/400 |
Эмерсон ДельтаВ |
ПК/ПЛК общего назначения |
| Типичное применение |
Температура подшипников/обмоток основного оборудования электростанции |
Общий контроль процесса |
Управление процессом переработки нефти |
Лаборатория, небольшой проект |
Руководство по установке
Планирование и подготовка
Подтвердите необходимое количество TTRTDH1DBB на основе списка ввода-вывода.
Установите DIN-рейку 35 мм в шкаф управления.
Разместите заказ точно на соответствующую длину ленточных кабелей RTD, разработанных специально для GE.
Механический монтаж
Вставьте IS200TRTDH1DBB в DIN-рейку и закрепите.
Электрическое соединение
Со стороны системы. Надежно вставьте оба конца ленточного кабеля в модуль ввода-вывода PRTD и разъем TTRTDH1DBB и зафиксируйте их.
Полевая сторона. В качестве примера 3-проводной системы подключите провод A термометра сопротивления к клемме RTD+.
Подключите провод B и провод C к двум клеммам RTD- соответственно.
Убедитесь, что сопротивления двух компенсационных проводов B и C максимально согласованы, что является залогом эффективности 3-проводной компенсации.
Подсоедините экранирующий слой кабеля и заземлите его в одной точке шкафа.
Проверьте и включите питание
Тщательно проверьте все соединения, особенно провода A/B/C термометра сопротивления.
После включения проверьте через программное обеспечение ToolboxST, в норме ли показания каждого канала модуля PRTD, и сравните их с фактической измеренной температурой на месте для проверки.
