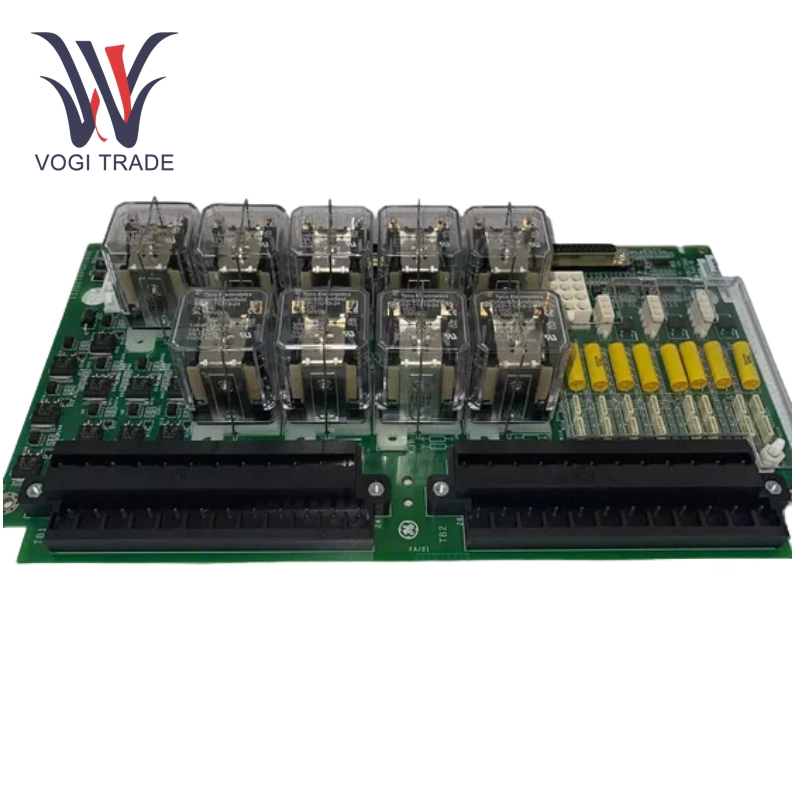

Бренд: GEОписание: Доска терминала первичной поездкиСостояние: совершенно новыйСертификат:Гарантия: 1 годИнвентарь Qty: 12Платеж: T/T.Справочный порт: ШэньчжэньGE IS200TRPGH1B IS200TRPGH1BDE является основной терминальной платой (PTTB) серии Mark VI и Mark Vie, запущенной General Electric (GE). Он предназначен для защиты безопасности и логического управления промышленным оборудованием, таким как газовые турбины и паровые турбины.
| Производство |
Гей |
| Модель онемениеявляется |
IS200TRPGH1B IS200TRPGH1BDE |
| Заказ номер |
IS200TRPGH1B IS200TRPGH1BDE |
| Каталог |
Марк мы |
| Страна происхождения |
США |
| HS -код |
8517795000 |
| Измерение |
35см*30 см*6 см |
| Упаковочный размер |
37 см*32 см*8 см |
| Масса |
1 кг |
Входное напряжение: 125 В.
Интерфейс связи: Ethernet, Arcnet (подключен к контроллеру через 10-контактный порт APL).
Рабочая температура: -40 ° C ~ +70 ° C.
Емкость ввода -вывода: поддерживает 3 соленоидных клапана (ETD, электрические устройства) и 8 входов детектора пламени.
Избыточный дизайн: поддерживает TMR (тройная модульная избыточность) или конфигурация простой.
Сертификация безопасности: UL Certified.
Функции
Защита от экстренной поездки: быстро отключить источник питания газовых турбин через тройную схему избыточной реле, чтобы предотвратить повреждение оборудования из -за превышения скорости, аномалии пламени и других неисправностей. Встроенный вариант оксида металла (MOV) подавляет электромагнитные помехи и обеспечивает стабильность сигнала.
Мониторинг пламени и диагноз: GE IS200TRPGH1B IS200TRPGH1BDE поддерживает 8 детекторов пламени Гейгера-Мюллера для мониторинга состояния сгорания в режиме реального времени. Благодаря обнаружению тока тока управления реле, диагностируйте статус контакта реле и повышайте надежность системы.
Модульность и масштабируемость: GE IS200TRPGH1B IS200TRPGH1BDE может использоваться с платой VTUR (Mark VI) или платой TTURH1C (Mark Vie), поддерживающим двигателем управления и внешним аппаратным интерфейсом.
Аппаратная установка
Подключение соленоидного клапана: подключите 3 соленоидные клапаны к первому набору блоков ввода/вывода и убедитесь, что линия питания (125 В постоянного тока) подключена к порту J1.
Детекторы пламени: 8 детекторов подключены через второй набор терминальных блоков, а мощность обеспечивается портами J3, J4 и J5.
Системная конфигурация
Выбор режима избыточности: конфигурация TMR (версия H1A/H1B): 3 избыточные реле для каждого соленоидного клапана.
Простая конфигурация (версия H2A/H2B): 1 реле для каждого соленоидного клапана.
